湿式气柜结构图

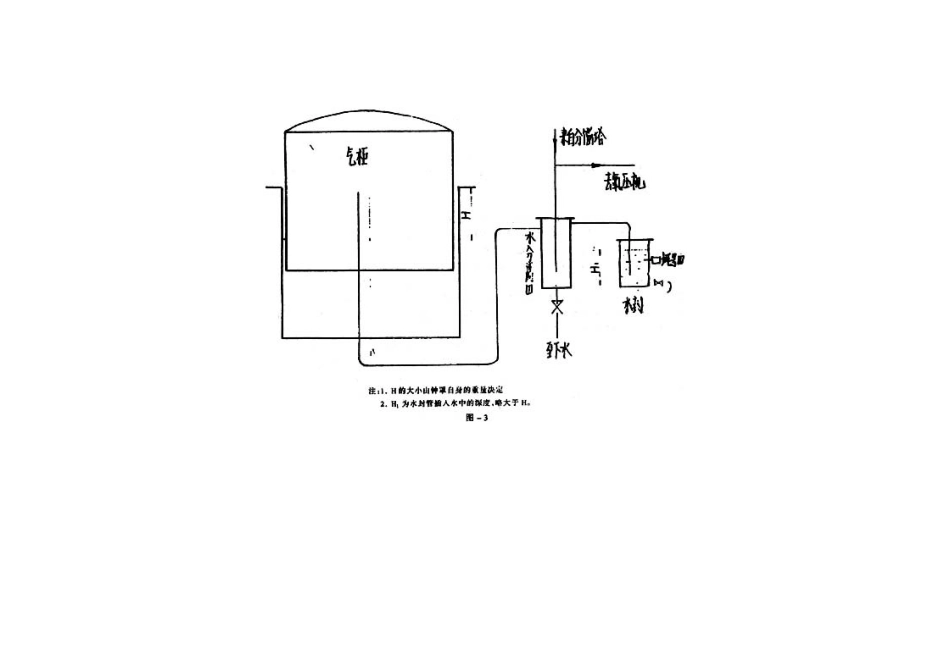

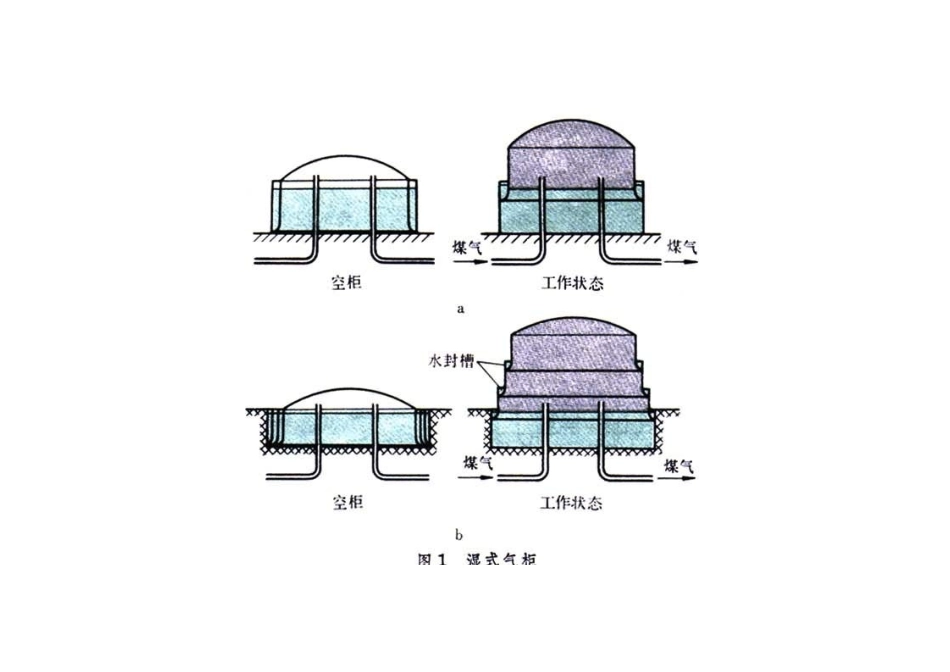

湿式气柜结构图湿式气柜主要由立式圆筒形水槽、一个或数个圆筒塔节、钟罩及导向装置组成。钟罩是一个有拱顶的底面敞开的圆筒结构。在水槽和钟罩之间是圆筒状的活动塔节。气体管道穿过水槽底板和水槽中的水进入钟罩，实现气体的输入或排出。上下相连的塔节间用水封挂圈连接并实现密封：当向气柜压送气体时，钟罩上升，其下部挂圈从水槽中取水；钟罩升至一定高度时，钟罩下挂圈与塔节上挂圈连接，第二塔节上挂圈立板插入钟罩下挂圈水封，第二塔节即被提起，如此依次提起各塔节。在输出气体时，钟罩和塔节的动作过程相反。钟罩及塔节依靠导轨和导轮保证升降平稳。按导轨形式分为直升式和螺旋导轨式两类。
