点式幕墙规范

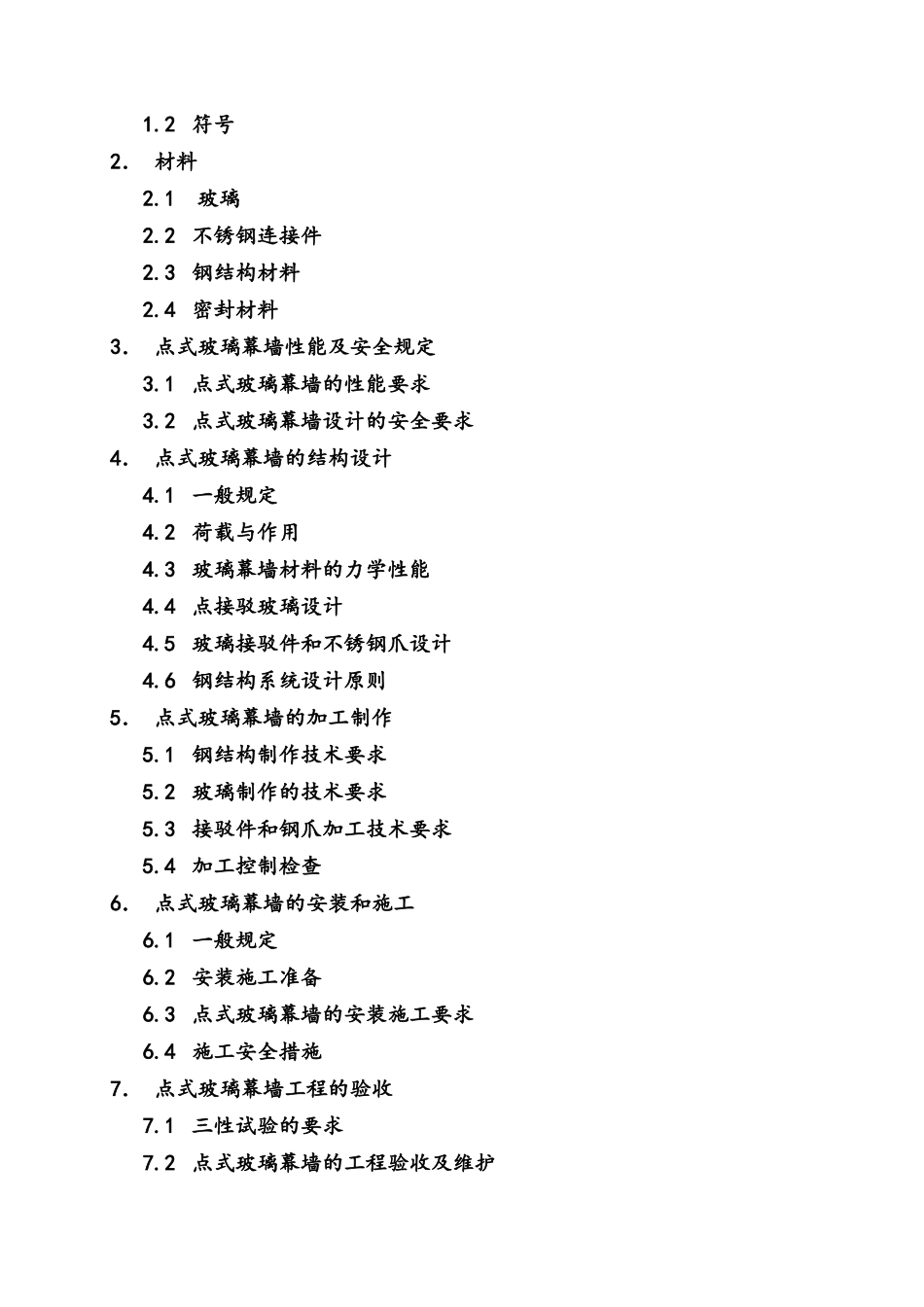

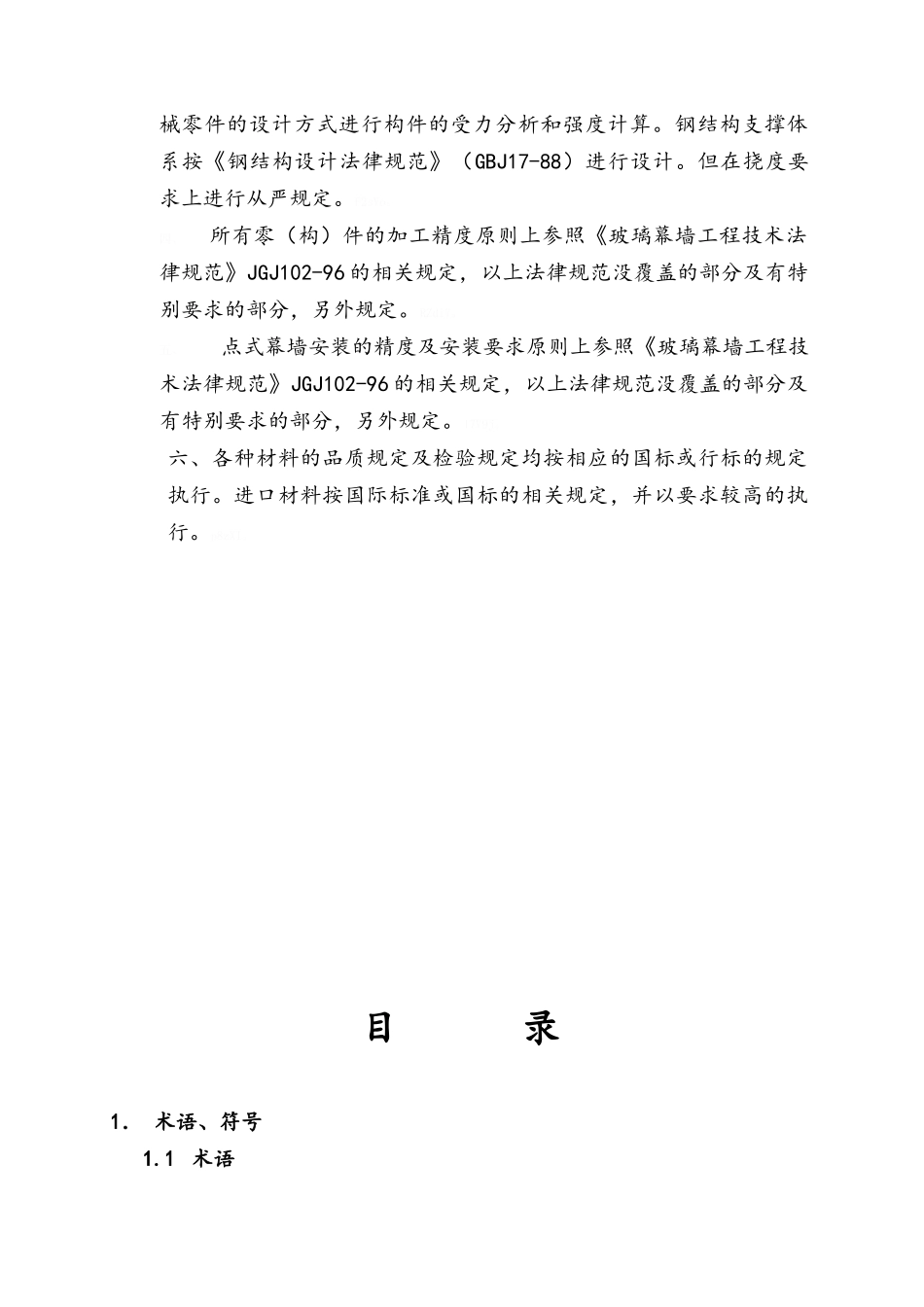

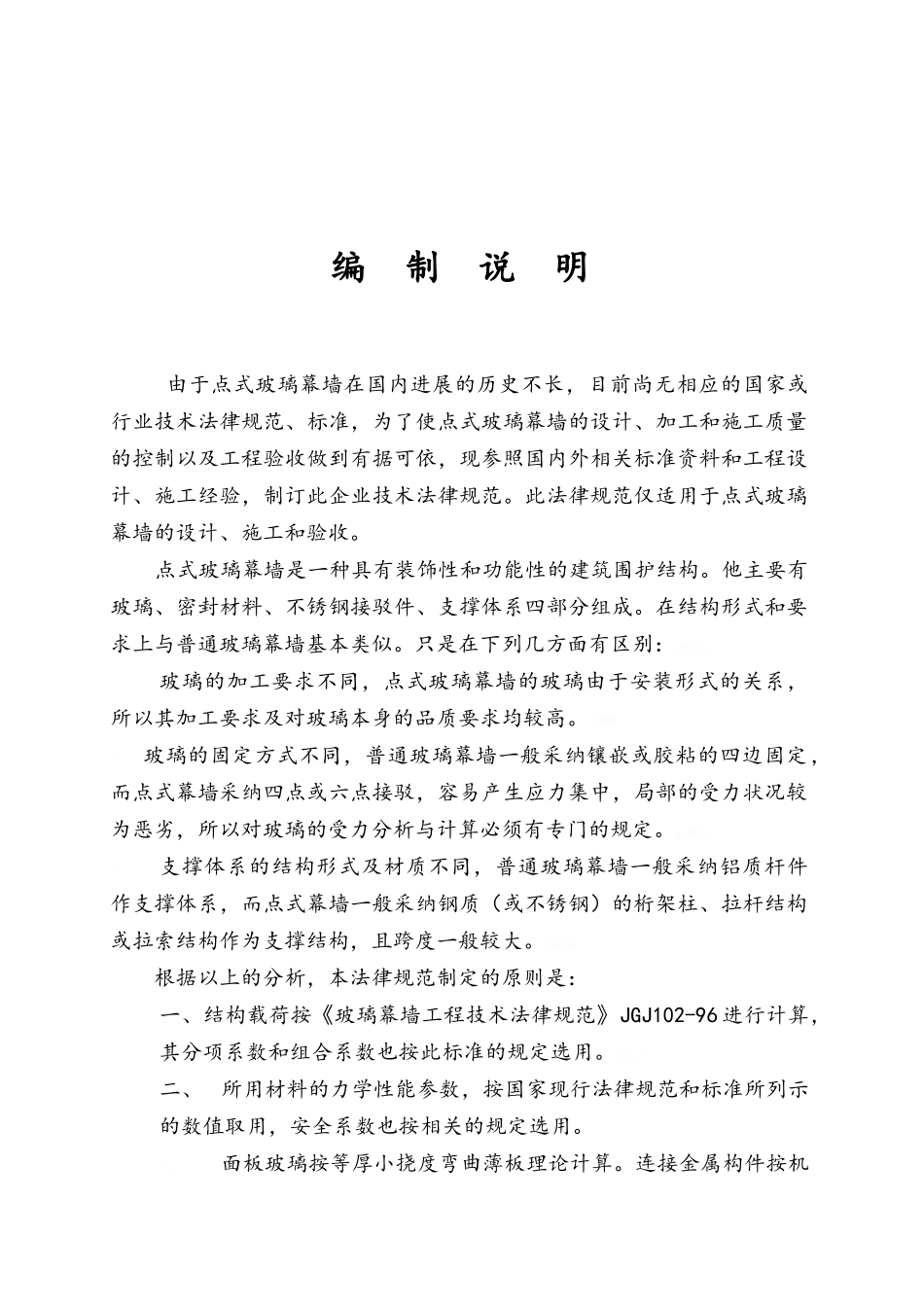

编 制 说 明 由于点式玻璃幕墙在国内进展的历史不长，目前尚无相应的国家或行业技术法律规范、标准，为了使点式玻璃幕墙的设计、加工和施工质量的控制以及工程验收做到有据可依，现参照国内外相关标准资料和工程设计、施工经验，制订此企业技术法律规范。此法律规范仅适用于点式玻璃幕墙的设计、施工和验收。点式玻璃幕墙是一种具有装饰性和功能性的建筑围护结构。他主要有玻璃、密封材料、不锈钢接驳件、支撑体系四部分组成。在结构形式和要求上与普通玻璃幕墙基本类似。只是在下列几方面有区别：qwYfg。一、玻璃的加工要求不同，点式玻璃幕墙的玻璃由于安装形式的关系，所以其加工要求及对玻璃本身的品质要求均较高。vOMNP。二、 玻璃的固定方式不同，普通玻璃幕墙一般采纳镶嵌或胶粘的四边固定，而点式幕墙采纳四点或六点接驳，容易产生应力集中，局部的受力状况较为恶劣，所以对玻璃的受力分析与计算必须有专门的规定。JsNG5。三、支撑体系的结构形式及材质不同，普通玻璃幕墙一般采纳铝质杆件作支撑体系，而点式幕墙一般采纳钢质（或不锈钢）的桁架柱、拉杆结构或拉索结构作为支撑结构，且跨度一般较大。1b95d。 根据以上的分析，本法律规范制定的原则是：一、结构载荷按《玻璃幕墙工程技术法律规范》JGJ102-96 进行计算，其分项系数和组合系数也按此标准的规定选用。ypxvc。二、所用材料的力学性能参数，按国家现行法律规范和标准所列示的数值取用，安全系数也按相关的规定选用。三、面板玻璃按等厚小挠度弯曲薄板理论计算。连接金属构件按机械零件的设计方式进行构件的受力分析和强度计算。钢结构支撑体系按《钢结构设计法律规范》（GBJ17-88）进行设计。但在挠度要求上进行从严规定。F2sVo。四、所有零（构）件的加工精度原则上参照《玻璃幕墙工程技术法律规范》JGJ102-96 的相关规定，以上法律规范没覆盖的部分及有特别要求的部分，另外规定。RZdi7。五、点式幕墙安装的精度及安装要求原则上参照《玻璃幕墙工程技术法律规范》JGJ102-96 的相关规定，以上法律规范没覆盖的部分及有特别要求的部分，另外规定。17V9j。六、各种材料的品质规定及检验规定均按相应的国标或行标的规定执行。进口材料按国际标准或国标的相关规定，并以要求较高的执行。p8zXI。目 录 1． 术语、符号1.1 术语1.2 符号2． 材料2.1 玻璃2.2 不锈钢连接件2.3 钢结构材料2.4 密封材料3． 点式玻璃幕墙性能及安全规定3.1 点式玻璃幕墙的性能要求3.2...
