热控专业施工组织设计本科论文

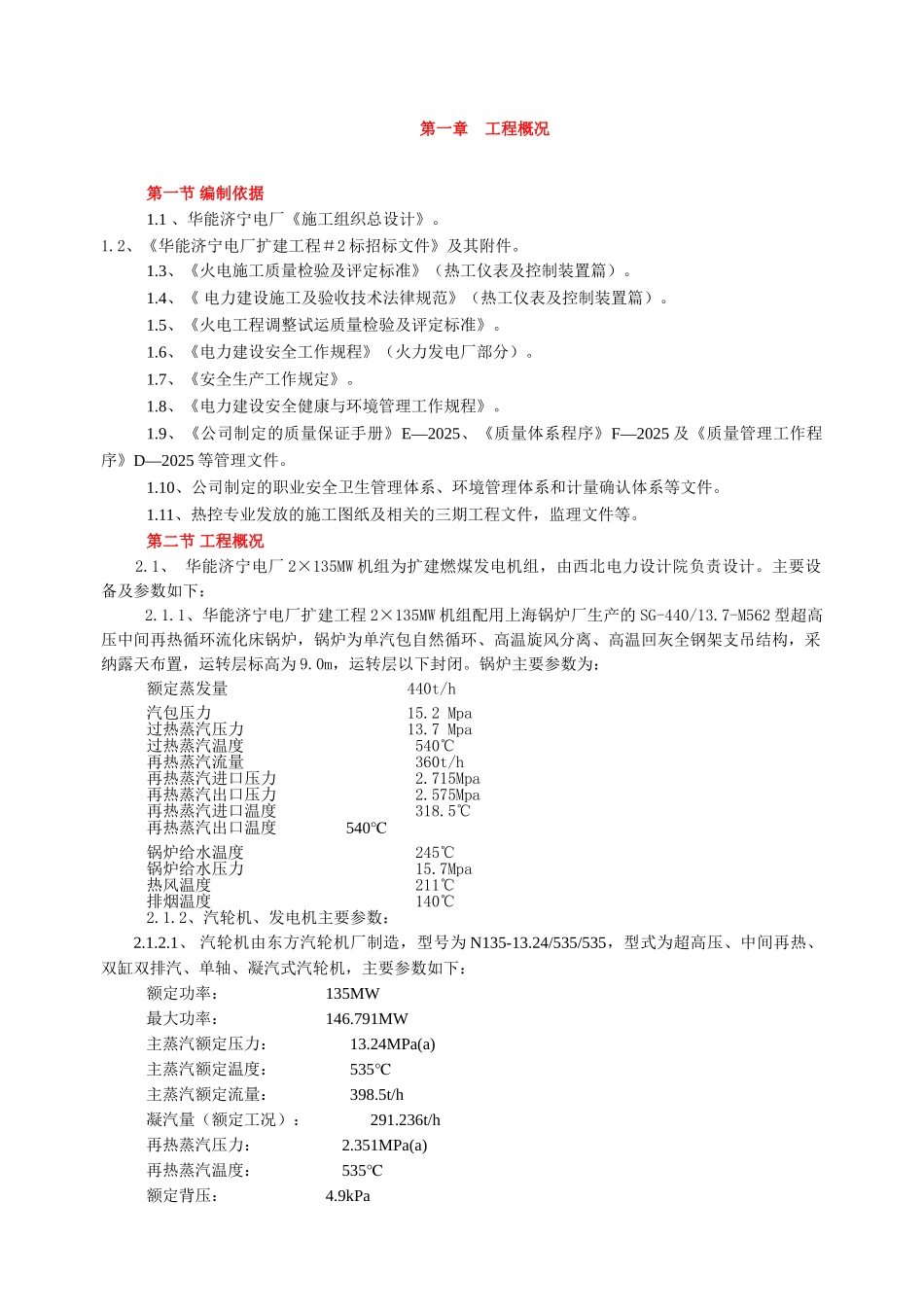

第一章 工程概况第一节 编制依据1.1 、华能济宁电厂《施工组织总设计》。1.2、《华能济宁电厂扩建工程＃2 标招标文件》及其附件。1.3、《火电施工质量检验及评定标准》（热工仪表及控制装置篇）。1.4、《 电力建设施工及验收技术法律规范》（热工仪表及控制装置篇）。1.5、《火电工程调整试运质量检验及评定标准》。1.6、《电力建设安全工作规程》（火力发电厂部分）。1.7、《安全生产工作规定》。1.8、《电力建设安全健康与环境管理工作规程》。1.9、《公司制定的质量保证手册》E—2025、《质量体系程序》F—2025 及《质量管理工作程序》D—2025 等管理文件。 1.10、公司制定的职业安全卫生管理体系、环境管理体系和计量确认体系等文件。 1.11、热控专业发放的施工图纸及相关的三期工程文件，监理文件等。第二节 工程概况2.1、 华能济宁电厂 2×135MW 机组为扩建燃煤发电机组，由西北电力设计院负责设计。主要设备及参数如下：2.1.1、华能济宁电厂扩建工程 2×135MW 机组配用上海锅炉厂生产的 SG-440/13.7-M562 型超高压中间再热循环流化床锅炉，锅炉为单汽包自然循环、高温旋风分离、高温回灰全钢架支吊结构，采纳露天布置，运转层标高为 9.0m，运转层以下封闭。锅炉主要参数为：额定蒸发量 440t/h汽包压力 15.2 Mpa过热蒸汽压力 13.7 Mpa过热蒸汽温度 540℃再热蒸汽流量 360t/h再热蒸汽进口压力 2.715Mpa再热蒸汽出口压力 2.575Mpa再热蒸汽进口温度 318.5℃再热蒸汽出口温度 540℃锅炉给水温度 245℃锅炉给水压力 15.7Mpa热风温度 211℃排烟温度 140℃2.1.2、汽轮机、发电机主要参数：2.1.2.1、 汽轮机由东方汽轮机厂制造，型号为 N135-13.24/535/535，型式为超高压、中间再热、双缸双排汽、单轴、凝汽式汽轮机，主要参数如下：额定功率： 135MW最大功率： 146.791MW主蒸汽额定压力： 13.24MPa(a)主蒸汽额定温度： 535℃主蒸汽额定流量： 398.5t/h凝汽量（额定工况）： 291.236t/h再热蒸汽压力： 2.351MPa(a)再热蒸汽温度： 535℃额定背压： 4.9kPa额定转速： 3000r/min旋转方向： 从汽机端向发电机端看为顺时针2.1.2.2、发电机发电机由上海发电机厂供货， 型号为 TLRI100/38—QF-135-2额定功率： 135MW最大功率： 148.5MW额定电压： 13.8kV功率因数： 0.85额定频率： 50Hz效率(保证值)： 98.8%冷却方式： 空冷励磁方式： 静止励磁2.2、工程概述本期工程采纳机、炉、电、电网集中控制...
