现代测试技术自测试题

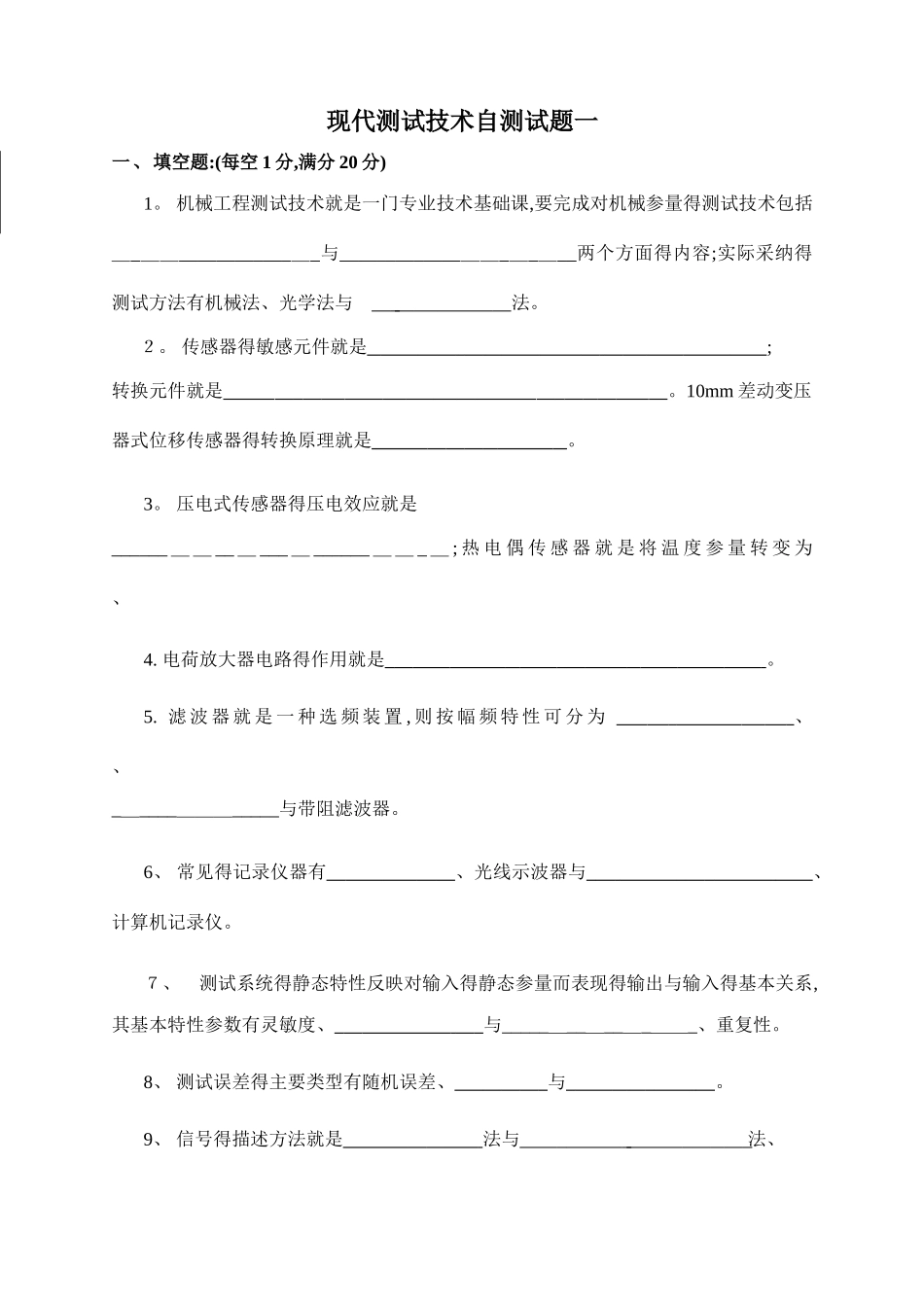

现代测试技术自测试题一一、填空题:(每空 1 分,满分 20 分)1。 机械工程测试技术就是一门专业技术基础课,要完成对机械参量得测试技术包括＿_＿＿____________＿_与_____________＿＿_＿_＿__两个方面得内容;实际采纳得测试方法有机械法、光学法与 法。２。 传感器得敏感元件就是 ;转换元件就是 。10mm 差动变压器式位移传感器得转换原理就是 。3。 压电式传感器得压电效应就是 ______ ＿ ＿ __ ＿ ___ ＿ ______ ＿ ＿ _ ＿ ; 热 电 偶 传 感 器 就 是 将 温 度 参 量 转 变 为 、4. 电荷放大器电路得作用就是 。5. 滤 波 器 就 是 一 种 选 频 装 置 , 则 按 幅 频 特 性 可 分 为 、 、_＿____＿＿＿_____与带阻滤波器。6、 常见得记录仪器有 、光线示波器与 、计算机记录仪。７、 测试系统得静态特性反映对输入得静态参量而表现得输出与输入得基本关系,其基本特性参数有灵敏度、 与_____＿__＿__＿_＿＿_、重复性。8、 测试误差得主要类型有随机误差、 与 。9、 信号得描述方法就是 法与 法、二、简述题:(每小题 5 分,满分２ 5 分)1、 试简述差动式电容传感器得基本原理及其优点、2。 试简述测试系统实现不失真测试对一阶、二阶系统得综合要求。3。 试简述光线示波器得结构组成及工作原理。4。 试简述电阻应变片测试系统中温度对测试结果得影响及基本得消除方法、5。 试简述测试系统中常用得消除干扰得硬件方法、三、(满分８分) 如图 1 所示差动变压器式传感器测量位移得系统组成框图,试说明其测量得原理;并指出各个单元电路得功能。 图 1四、(满分 8 分) 试分析图 2 所示调频波得解调电路得工作原理、并画出它得鉴频特性图、 图 2五、(满分 10 分) 试分析图３所示一阶系统得幅频特性、相频特性。 图３差 动 变压 器 式传感器沟通放大器相敏检波器低通滤波器振荡器显示仪表六、(满分 12 分) 已知某悬臂梁受力如图 4 所示,试选择电阻应变片得贴片方法及画出接桥电路,并导出 Q 与电桥输出电压Ｕ 0得关系式、 图４七、(满分 10 分)在等精密度测量下对某点得温度进行测量所得到得测量序列为 :39.５℃,40．０℃,３9 。 8℃,39.6℃,40.1℃, ３ 9 ． 7℃,3 ９ 。 ８ ℃ ,40。2℃,39.9℃,３ 9．７℃,试求出测量结果得表达式(选定置信概率为 p=0。9 ９ 7 ３,查 t 分布表得 t0、９９ 73(9)＝4。09)八、(满...
