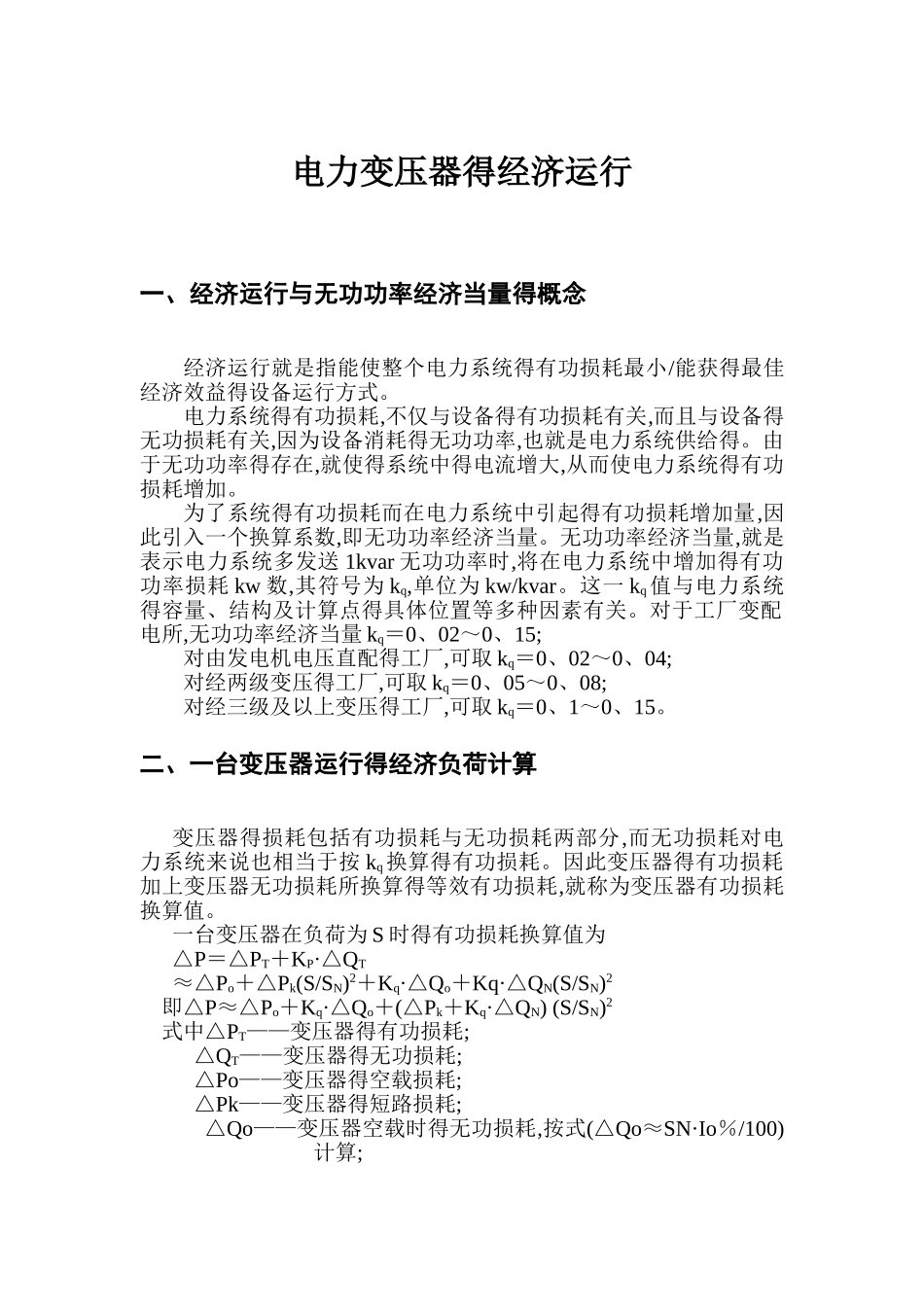

电力变压器的经济运行

电力变压器得经济运行一、经济运行与无功功率经济当量得概念经济运行就是指能使整个电力系统得有功损耗最小/能获得最佳经济效益得设备运行方式。电力系统得有功损耗,不仅与设备得有功损耗有关,而且与设备得无功损耗有关,因为设备消耗得无功功率,也就是电力系统供给得。由于无功功率得存在,就使得系统中得电流增大,从而使电力系统得有功损耗增加。为了系统得有功损耗而在电力系统中引起得有功损耗增加量,因此引入一个换算系数,即无功功率经济当量。无功功率经济当量,就是表示电力系统多发送 1kvar 无功功率时,将在电力系统中增加得有功功率损耗 kw 数,其符号为 kq,单位为 kw/kvar。这一 kq 值与电力系统得容量、结构及计算点得具体位置等多种因素有关。对于工厂变配电所,无功功率经济当量 kq＝0、02～0、15;对由发电机电压直配得工厂,可取 kq＝0、02～0、04;对经两级变压得工厂,可取 kq＝0、05～0、08;对经三级及以上变压得工厂,可取 kq＝0、1～0、15。二、一台变压器运行得经济负荷计算变压器得损耗包括有功损耗与无功损耗两部分,而无功损耗对电力系统来说也相当于按 kq换算得有功损耗。因此变压器得有功损耗加上变压器无功损耗所换算得等效有功损耗,就称为变压器有功损耗换算值。一台变压器在负荷为 S 时得有功损耗换算值为△P＝△PT＋KP·△QT≈△Po＋△Pk(S/SN)2＋Kq·△Qo＋Kq·△QN(S/SN)2即△P≈△Po＋Kq·△Qo＋(△Pk＋Kq·△QN) (S/SN)2式中△PT——变压器得有功损耗; △QT——变压器得无功损耗; △Po——变压器得空载损耗; △Pk——变压器得短路损耗;△Qo——变压器空载时得无功损耗,按式(△Qo≈SN·Io％/100)计算;△QN—— 变 压 器 额 定 负 荷 时 得 无 功 损 耗 增 量 , 按 式(△QN≈SN·UK%/100)计算;SN——变压器得额定容量。要使变压器运行在经济负荷 Sec、T下,就必须满足变压器单位容量得有功损耗换算值△P/S 为最小值得条件。因此令 d(△P/S)/dS＝0,可得变压器得经济负荷为Sec、T＝SN√【(△Po＋Kq·△Qo)/(△PK＋Kq·△QN)】变压器经济负荷与变压器额定容量之比,称为变压器得经济负荷系数或经济负荷率,用 Kec、T表示,即Kec、T＝√【(△Po＋Kq·△Qo)/(△PK＋Kq·△QN)】一般电力变压器得经济负荷率为 50％左右。例如:试计算 SL7—800/10 型变压器得经济负荷及经济负荷率。解:查附录表得 SL7—800/10 型变压器得有关技术数据:△Po＝1、54kw,△Pk＝9、9kw,IO＝1、7,Uz＝4、5。由公...
