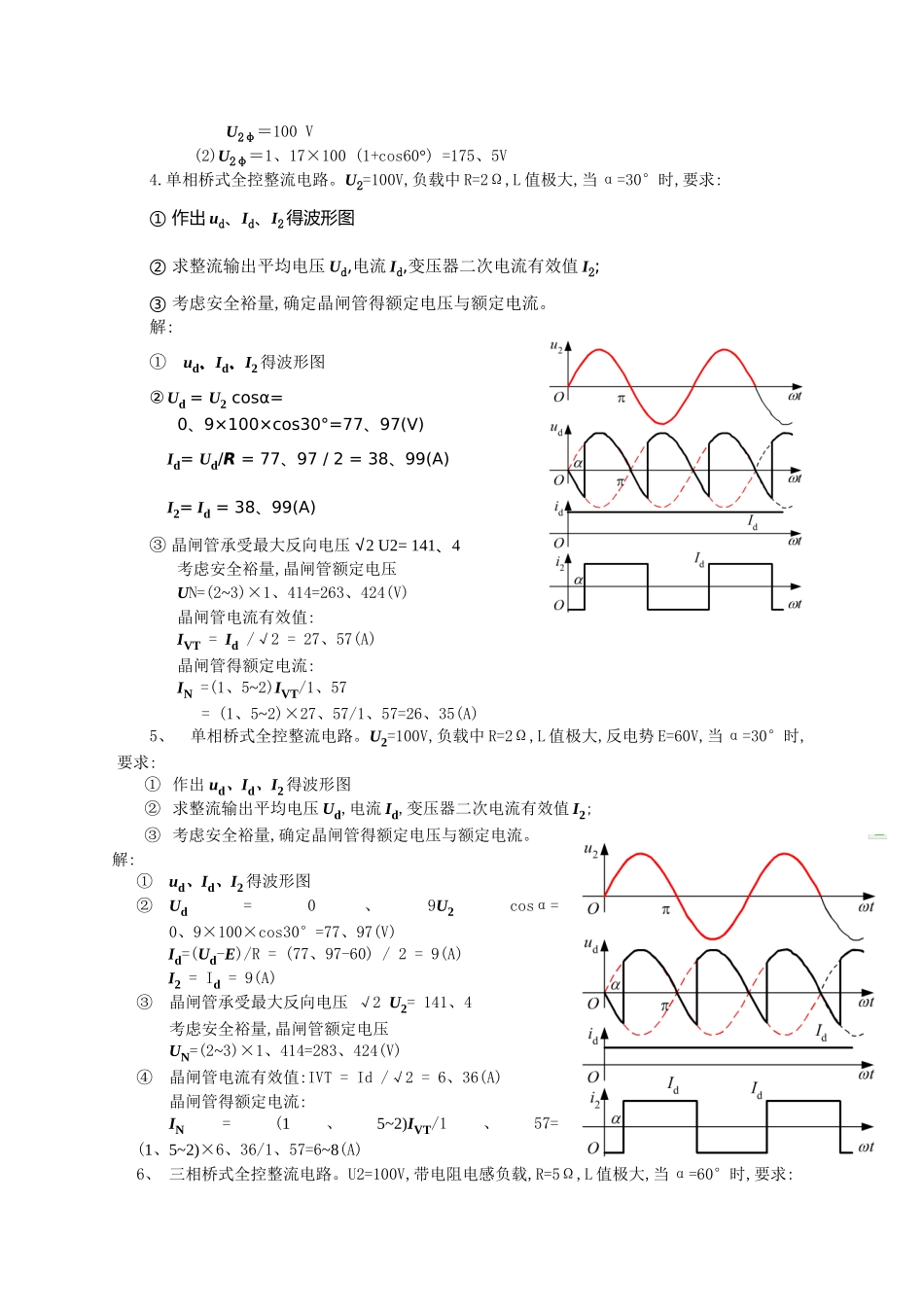

P325 计算题:√1.三相半波可控整流电路,变压器二次侧相电压为 20Ⅴ,带大电感负载,无续流二极管,试计算 α＝45°时得输出电压,画出输出电压 ud 得波形,如负载电流为 200 A,求晶闸管所承受得最高电压与晶闸管电流得平均值 IT(AV)、有效值 IVT。解: Ud＝1、17U2φcosα＝1、17×20×cos45°＝16、5 VUTV ＝√6U2φ＝√6×20＝49 ⅤId＝200 AIVT＝Id/√3＝200/√3＝115、5 AIdVT＝Id/3＝200÷3＝66、7 A2.三相桥式全控整流电路如下图所示,已知:Ud＝220V,Rd＝5Ω,大电感负载。求:(1)变压器二次侧线电压 U21,及变压器容量 S(2)选择晶闸管,并写出型号。(在 α＝0°时 i2 倍裕量)解:(1)变压器二次侧线电压 U21 及变压器容量 S:Ud＝2、34 U2φCOSα (α＝0°)U2φ＝220/(2、34×1) ＝ 94VId＝U2φ／Rd＝44 A I2＝ Id＝0、817×44＝35.9≈36 A所以,变压器得线电压与容量为:U21＝√3U2φ＝√3×94＝162、8S＝√3U21＝√3×162、8×36＝10151、2＝10、2 kVA(2)选择晶闸管: I2＝ Id＝0、577×44＝25、4AIdT(AV)＝2×＝2×25、4/1、57 ＝ 32、36 A取 50 AUTM＝√6 U2φ＝2、54×94＝230V取 2 倍裕量 500 V。 选择晶闸管 KP50－5。 3.有一三相半控桥式整流电路带电感性负载,整流变压器采纳△／Y 接法,一次侧接 380 V 三相沟通电。(1)当控制角 α＝0°时,输出平均电压为 234V,求变压器得二次电压。(2)当控制角 α＝60°时,输出平均电压 Ud 为多少？解:(1) Ud＝1、17U2φ(1＋cosα) 234＝1、17U2φ(1＋cos0°) U2φ＝100 V (2)U2φ＝1、17×100 (1+cos60°) =175、5V4.单相桥式全控整流电路。U2=100V,负载中 R=2Ω,L 值极大,当 α=30°时,要求:① 作出 ud、Id、I2得波形图② 求整流输出平均电压 Ud,电流 Id,变压器二次电流有效值 I2;③ 考虑安全裕量,确定晶闸管得额定电压与额定电流。解:① ud、Id、I2 得波形图 ②Ud = U2 cosα= 0、9×100×cos30°=77、97(V)Id= Ud/R = 77、97 / 2 = 38、99(A)I2= Id = 38、99(A)③ 晶闸管承受最大反向电压 √2 U2= 141、4考虑安全裕量,晶闸管额定电压 UN=(2~3)×1、414=263、424(V)晶闸管电流有效值:IVT = Id /√2 = 27、57(A)晶闸管得额定电流:IN =(1、5~2)IVT/1、57= (1、5~2)×27、57/1、57=26、35(A)5、 单相桥式全控整流电路。U2=100V,负载中 R=2Ω,L 值极大,反电势 E=60V,当 α=30°时,要求:① 作出 ud、...
