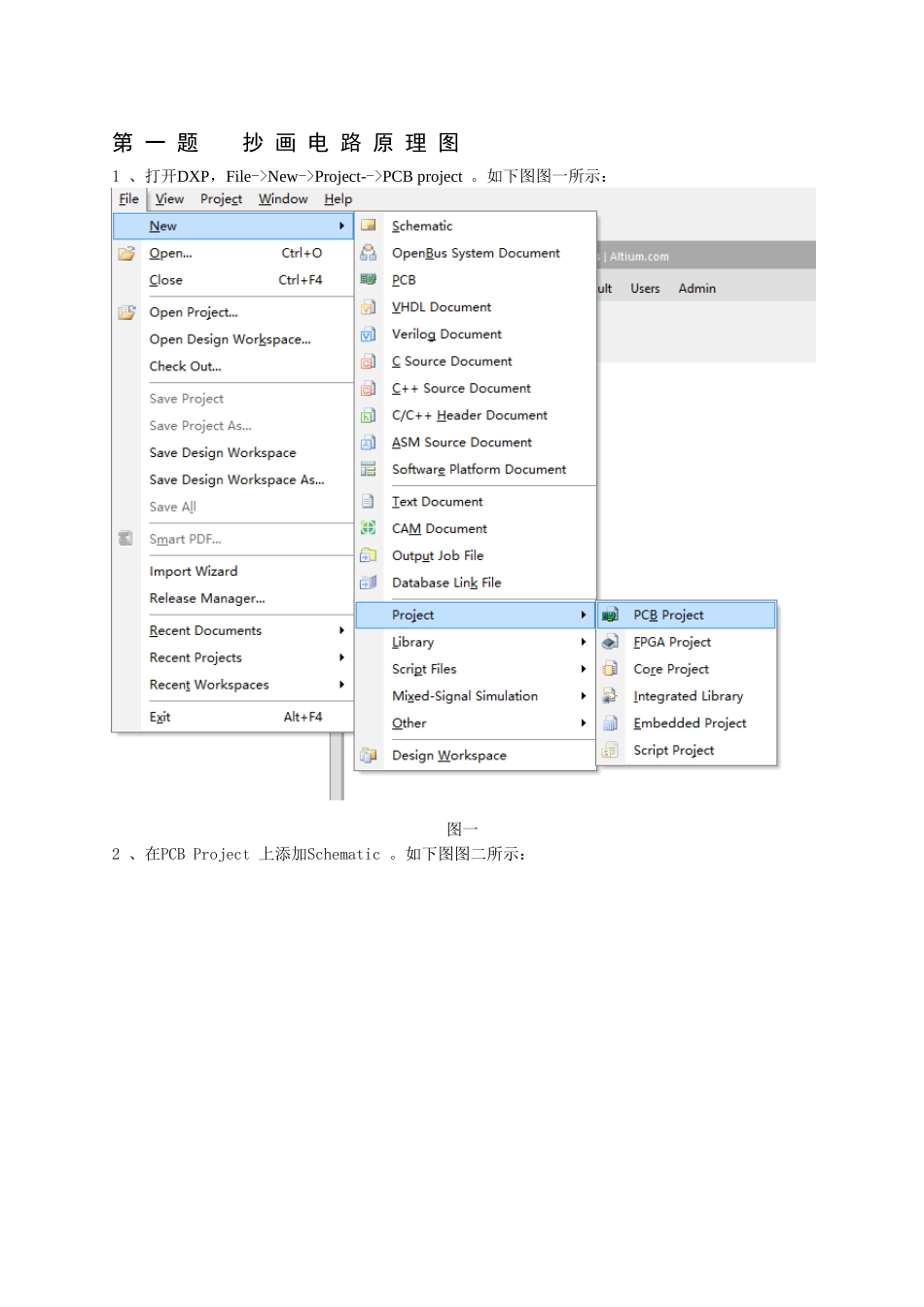

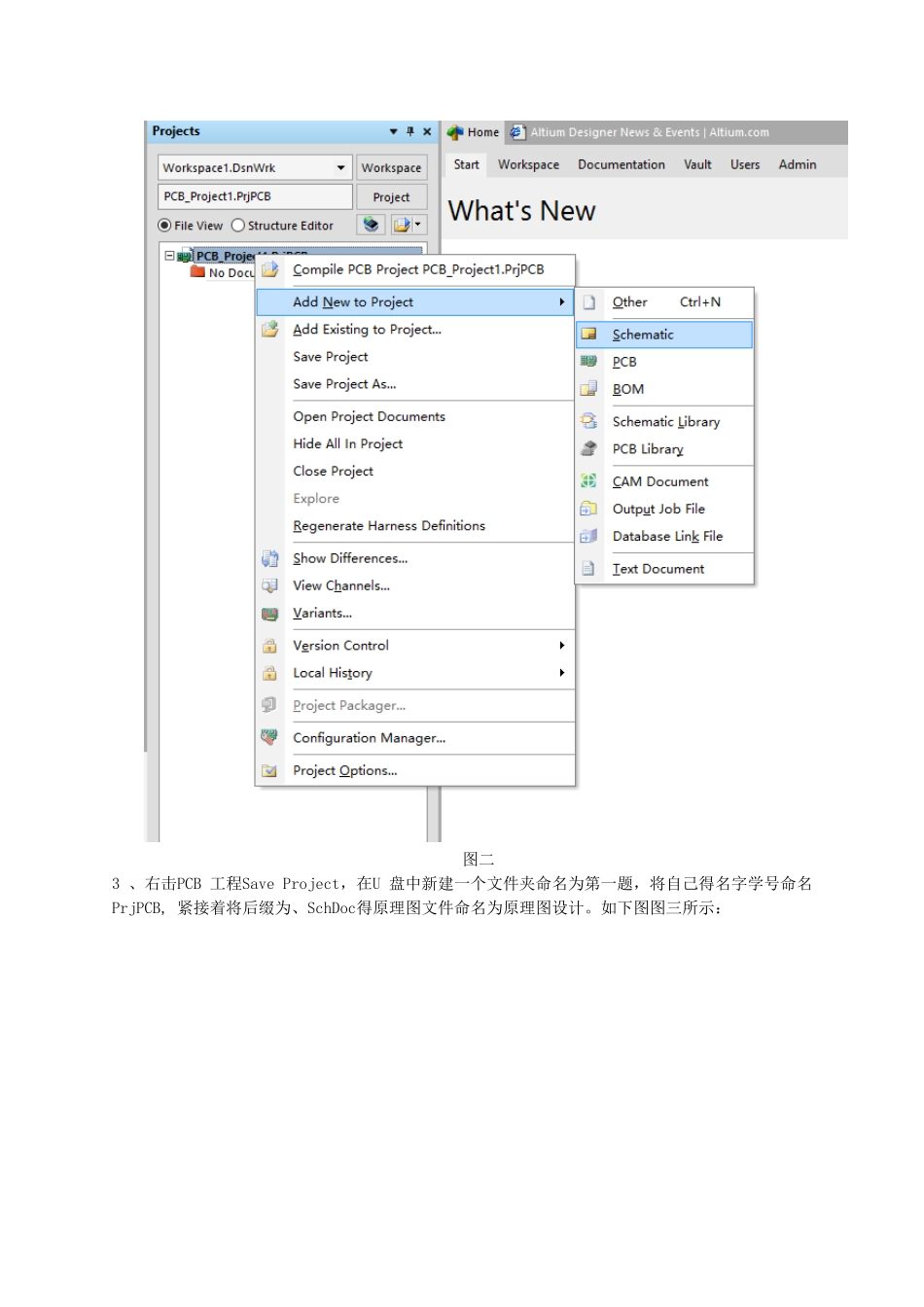

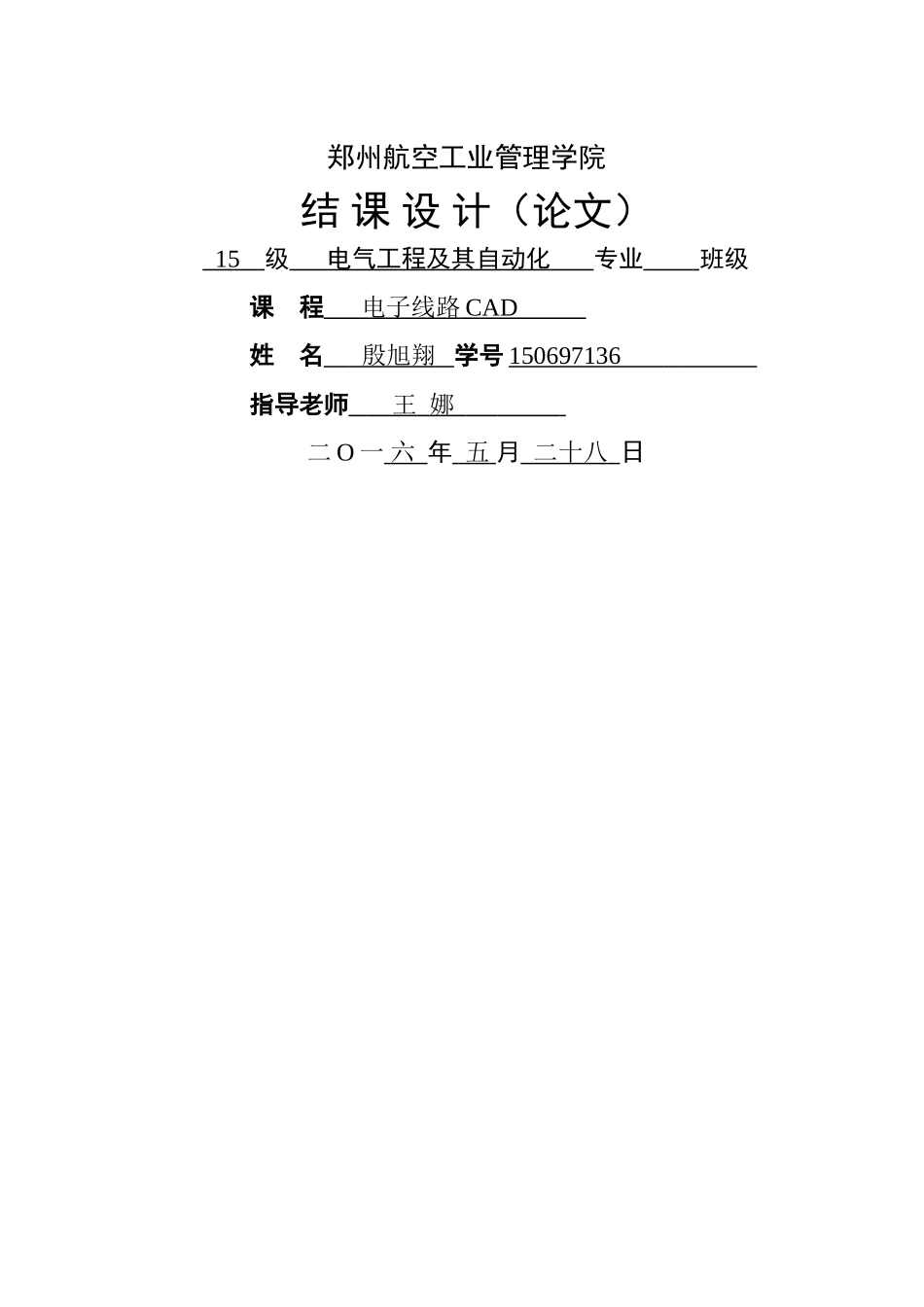

郑州航空工业管理学院 结 课 设 计(论文) 15 级 电气工程及其自动化 专业 班级课 程 电子线路 CAD 姓 名 殷旭翔 学号 150697136 指导老师 王 娜 二 О 一 六 年 五 月 二十八 日第 一 题 抄 画 电 路 原 理 图1 、打开DXP,File->New->Project-->PCB project 。如下图图一所示:图一2 、在PCB Project 上添加Schematic 。如下图图二所示:图二3 、右击PCB 工程Save Project,在U 盘中新建一个文件夹命名为第一题,将自己得名字学号命名PrjPCB, 紧接着将后缀为、SchDoc得原理图文件命名为原理图设计。如下图图三所示:图三4 、单击Design->Document Options, 见下图,将位于Sheet Options 下得title Block 前得对勾去掉。如下图图四、图五所示:图四图五5 、下箭头所指得能进行文字编辑,如下图图六所示:图六下图中line 就是画方框所用到得直线,如下图图七所示:图七制作表格如下图图八所示:图八6 、在元器件库中寻找元件,放置元件,连线如下图图九、图十所示:图九图十7 、生成材料清单。点击Reports—>Bill of Materials 。如下图图十一、图十二所示:图十一图十二点击Project->Compile Document 原理图设计、SchDoc。如下图图十三、图十四所示:图十三图十四8 、根据题目要求保存文件,并命名。第 二 题 集 成 库 制 作 2 、 1 原 理 图 元 件 库 元 件 制 作1 、打开 File->New->Project->Integrated Library 。如下图图1 所示。图12 、在优盘中创建第二题文件夹,将其保存在这个文件夹下,并命名为 74LS04、Libpkg。如下图图2 所示。图23 、点击File->New->Library->Schematic Library 。如下图图3 所示。图34 、右击保存,并命名为 1 、Schlib。5 、点击Tools->New pare ,该步骤进行三次,在图中绘制与非门,改引脚数。如下图图4 、图5 、图6 所示:图4图6图76 、零件封装库得制作依次点击File->New->Library->PCB Library 、再点击Tools->Component Wizard 、、、根据弹出来得步骤依次进行,根据需要改封装参数即可,然后检查,保存。成功后保存编译集成库,创建好得封装如下图图8 所示:图8集成库点击Project->Compile Integrated Library SN74F27D、Libpkg、如下图图9 所示:图9第 三 题 电 路 原 理 图 设 计 及 PCB 制 作1 、File->New->Project-->PCB project。如下图所示。2 、在PCB ...
