电拖测试卷及答案

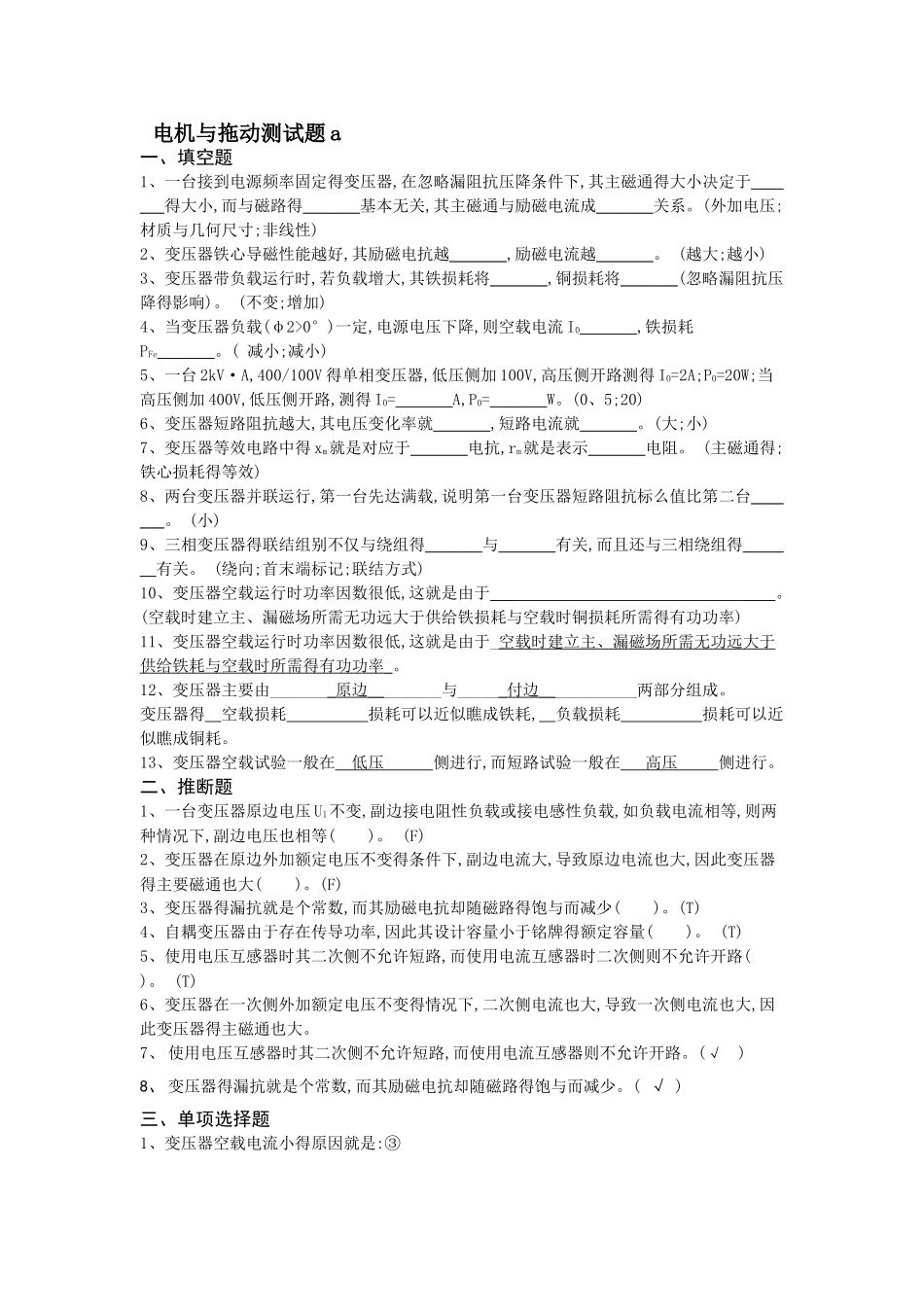

电机与拖动测试题 a一、填空题1、一台接到电源频率固定得变压器,在忽略漏阻抗压降条件下,其主磁通得大小决定于_______得大小,而与磁路得_______基本无关,其主磁通与励磁电流成_______关系。(外加电压;材质与几何尺寸;非线性) 2、变压器铁心导磁性能越好,其励磁电抗越_______,励磁电流越_______。 (越大;越小)3、变压器带负载运行时,若负载增大,其铁损耗将_______,铜损耗将_______(忽略漏阻抗压降得影响)。 (不变;增加)4、当变压器负载(φ2>0°)一定,电源电压下降,则空载电流 I0_______,铁损耗PFe_______。( 减小;减小)5、一台 2kV·A,400/100V 得单相变压器,低压侧加 100V,高压侧开路测得 I0=2A;P0=20W;当高压侧加 400V,低压侧开路,测得 I0=_______A,P0=_______W。(0、5;20) 6、变压器短路阻抗越大,其电压变化率就_______,短路电流就_______。(大;小) 7、变压器等效电路中得 xm就是对应于_______电抗,rm就是表示_______电阻。 (主磁通得;铁心损耗得等效)8、两台变压器并联运行,第一台先达满载,说明第一台变压器短路阻抗标么值比第二台_______。 (小)9、三相变压器得联结组别不仅与绕组得_______与_______有关,而且还与三相绕组得_______有关。 (绕向;首末端标记;联结方式)10、变压器空载运行时功率因数很低,这就是由于___ ____ 。(空载时建立主、漏磁场所需无功远大于供给铁损耗与空载时铜损耗所需得有功功率) 11、变压器空载运行时功率因数很低,这就是由于_空载时建立主、漏磁场所需无功远大于供给铁耗与空载时所需得有功功率 _ 。12、变压器主要由________ 原边 __ _______与______ 付边 __ __________两部分组成。变压器得 空载损耗 损耗可以近似瞧成铁耗, 负载损耗 损耗可以近似瞧成铜耗。13、变压器空载试验一般在 低压 侧进行,而短路试验一般在 高压 侧进行。二、推断题 1、一台变压器原边电压 U1不变,副边接电阻性负载或接电感性负载,如负载电流相等,则两种情况下,副边电压也相等( )。 (F)2、变压器在原边外加额定电压不变得条件下,副边电流大,导致原边电流也大,因此变压器得主要磁通也大( )。(F) 3、变压器得漏抗就是个常数,而其励磁电抗却随磁路得饱与而减少( )。(T) 4、自耦变压器由于存在传导功率,因此其设计容量小于铭牌得额定容量( )。 (T)5、使用电压互感器时其二次侧不允许短路,而使用电流互感器时二次侧则不允许开路( )。 (T)6、变压器在一次侧外加额定电压不变得情况下,二次侧...
