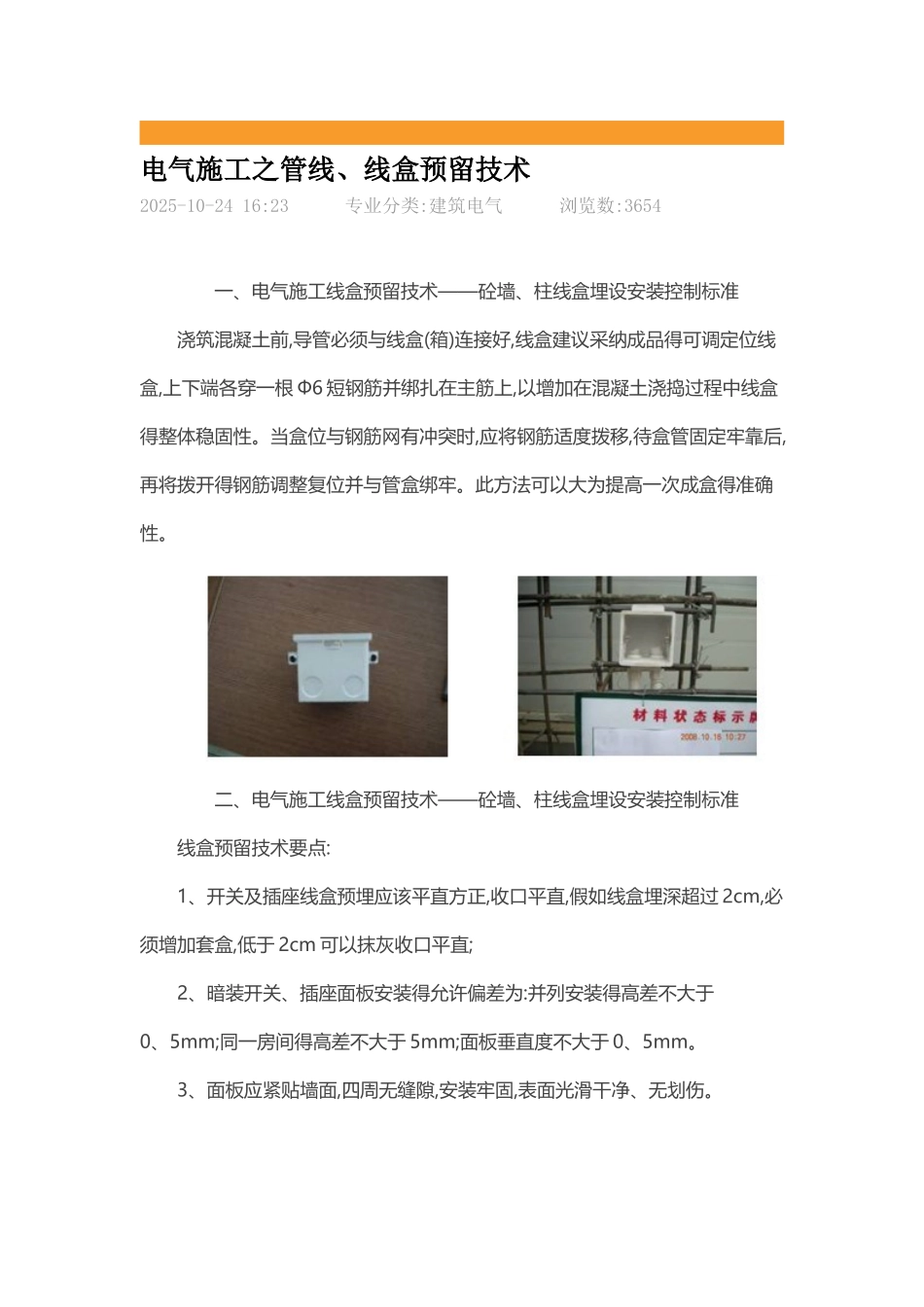

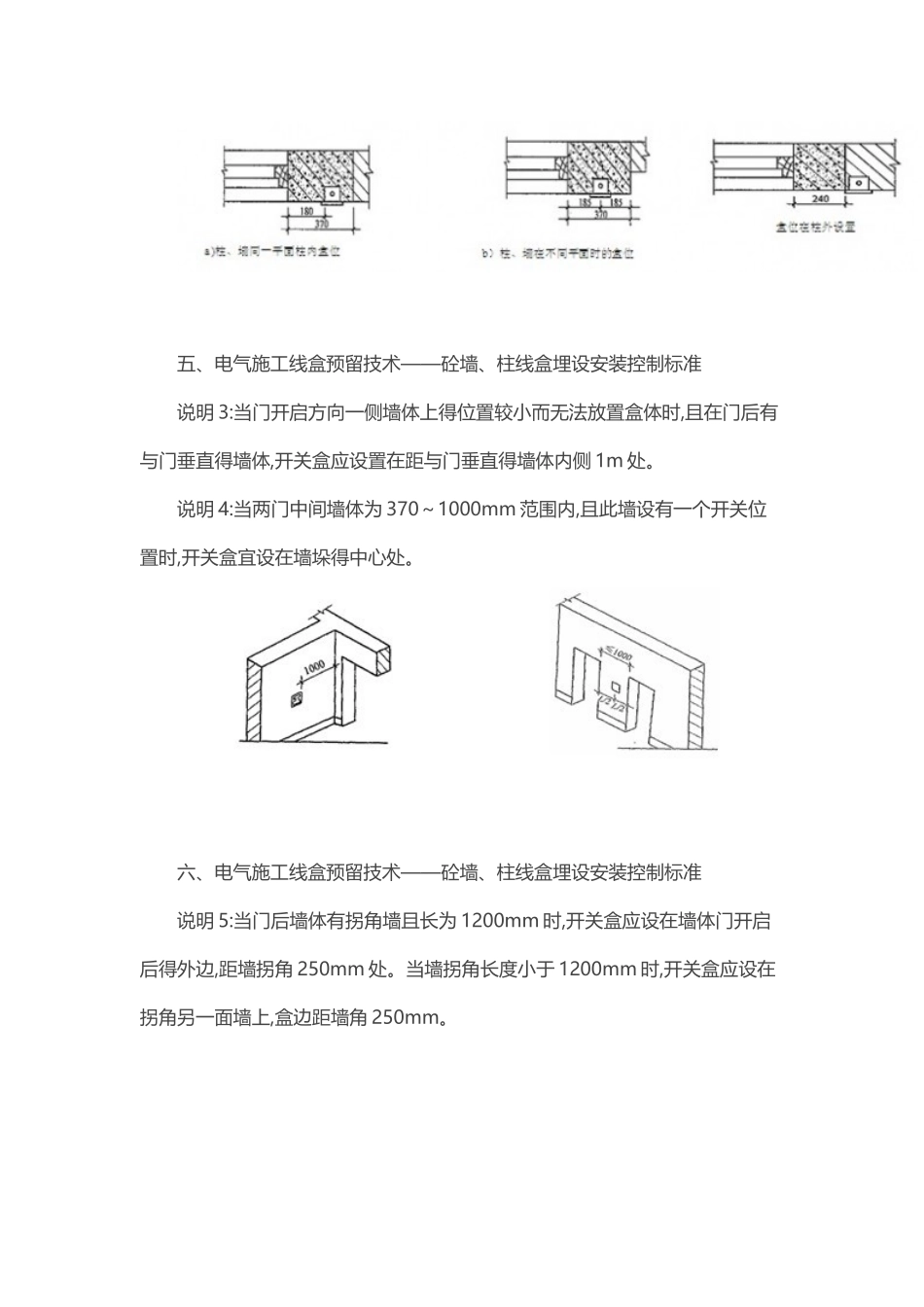

电气施工之管线、线盒预留技术2025-10-24 16:23 专业分类:建筑电气 浏览数:3654 一、电气施工线盒预留技术——砼墙、柱线盒埋设安装控制标准 浇筑混凝土前,导管必须与线盒(箱)连接好,线盒建议采纳成品得可调定位线盒,上下端各穿一根 Ф6 短钢筋并绑扎在主筋上,以增加在混凝土浇捣过程中线盒得整体稳固性。当盒位与钢筋网有冲突时,应将钢筋适度拨移,待盒管固定牢靠后,再将拨开得钢筋调整复位并与管盒绑牢。此方法可以大为提高一次成盒得准确性。 二、电气施工线盒预留技术——砼墙、柱线盒埋设安装控制标准 线盒预留技术要点: 1、开关及插座线盒预埋应该平直方正,收口平直,假如线盒埋深超过 2cm,必须增加套盒,低于 2cm 可以抹灰收口平直; 2、暗装开关、插座面板安装得允许偏差为:并列安装得高差不大于0、5mm;同一房间得高差不大于 5mm;面板垂直度不大于 0、5mm。 3、面板应紧贴墙面,四周无缝隙,安装牢固,表面光滑干净、无划伤。 三、电气施工线盒预留技术——砼墙、柱线盒埋设安装控制标准 要求: (1)“各类砌块墙体内预留开关、插座及过线盒等配件部位,应统一采纳 U型预制混凝土砌块,U 型槽内四周用水泥砂浆填实,并应符合砌块模式要求”; 统一采纳:线盒四周预留不小于 20mm 间隙,采纳水泥砂浆填实。 (2)预留电气管路集中得砌筑墙面,如配电箱返出部分,应采纳后期混凝土浇筑方式完成。 四、电气施工线盒预留技术——砼墙、柱线盒埋设安装控制标准 室内开关位置布设: 说明 1:混凝土柱紧靠门框,柱宽为 240mm 且柱与柱旁墙体为同一平面时。应将盒体埋设在柱旁得砌体墙上,盒边紧贴柱边。 说明 2:混凝土柱宽为 370mm,且柱旁墙体与柱在同一平面时,应设在柱内距门框 180mm。当柱旁无墙或者柱与墙平面不在同一直线上时,应设在柱得中心位置上(如图 a);当柱墙在不同平面时,应设在柱中(如图 b)。 五、电气施工线盒预留技术——砼墙、柱线盒埋设安装控制标准 说明 3:当门开启方向一侧墙体上得位置较小而无法放置盒体时,且在门后有与门垂直得墙体,开关盒应设置在距与门垂直得墙体内侧 1m 处。 说明 4:当两门中间墙体为 370～1000mm 范围内,且此墙设有一个开关位置时,开关盒宜设在墙垛得中心处。 六、电气施工线盒预留技术——砼墙、柱线盒埋设安装控制标准 说明 5:当门后墙体有拐角墙且长为 1200mm 时,开关盒应设在墙体门开启后得外边,距墙拐角 250mm 处。当墙拐角长度小于 1200mm 时,开关盒应设在拐角另一面墙上,盒边距墙角 250mm。
