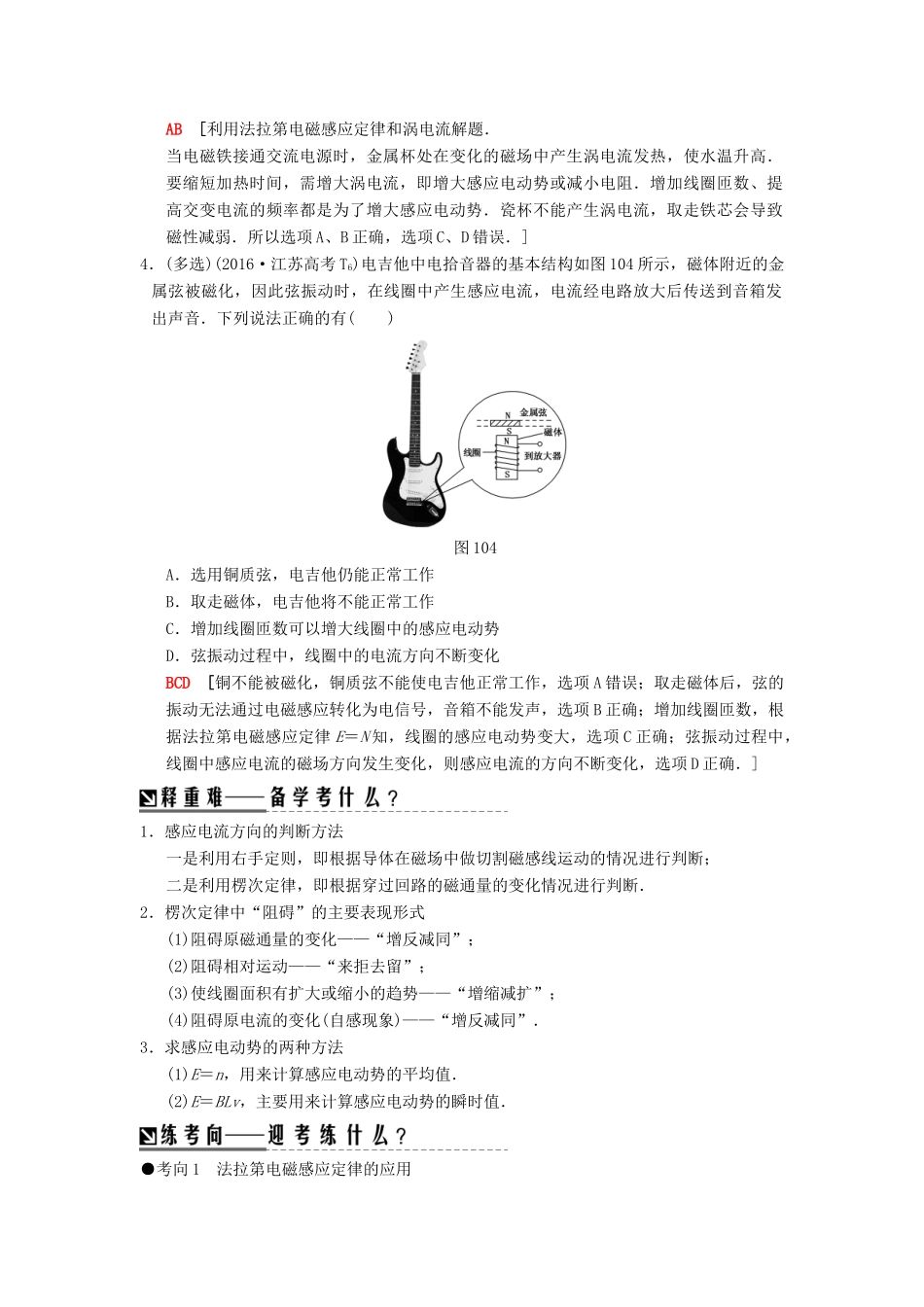

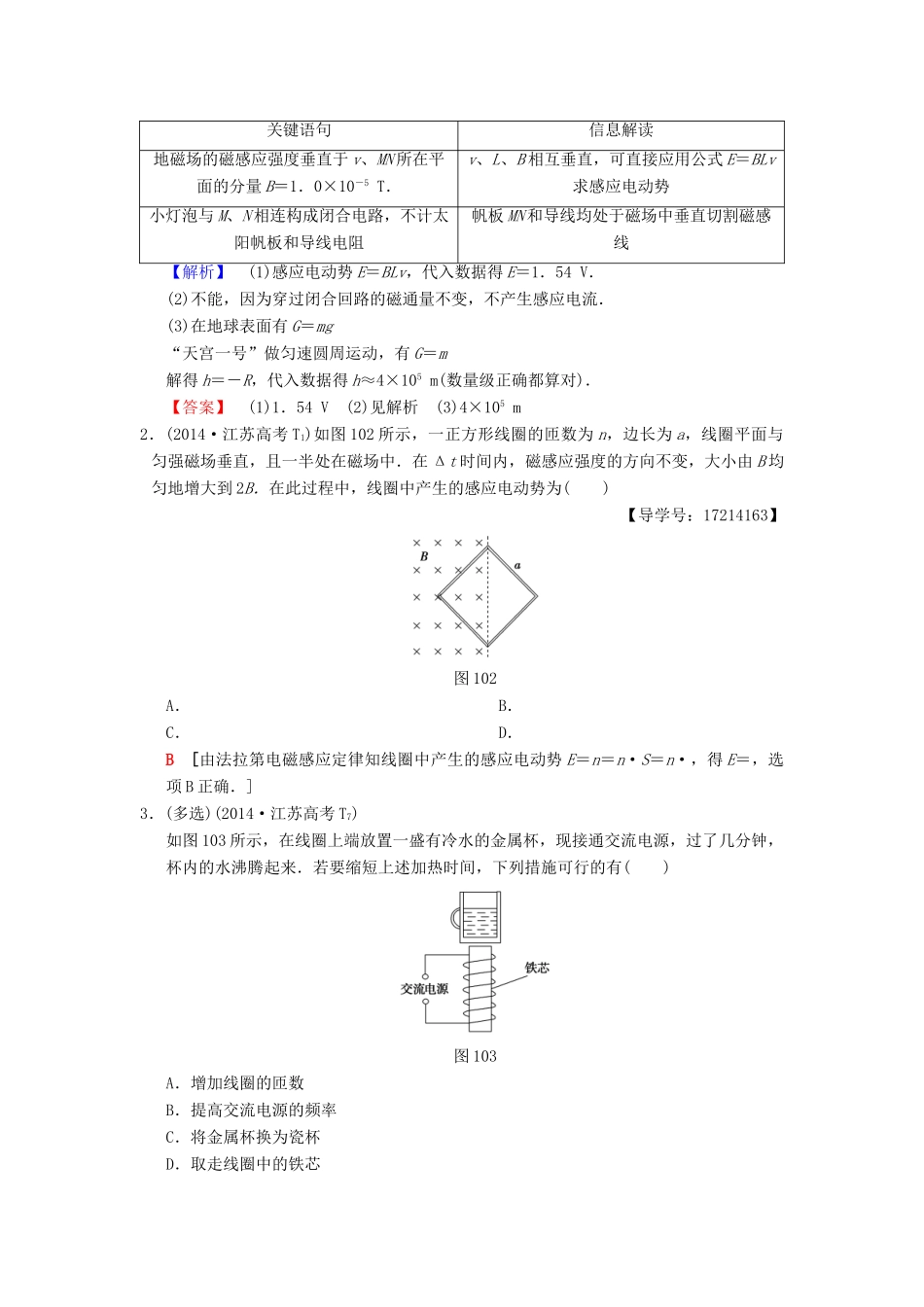

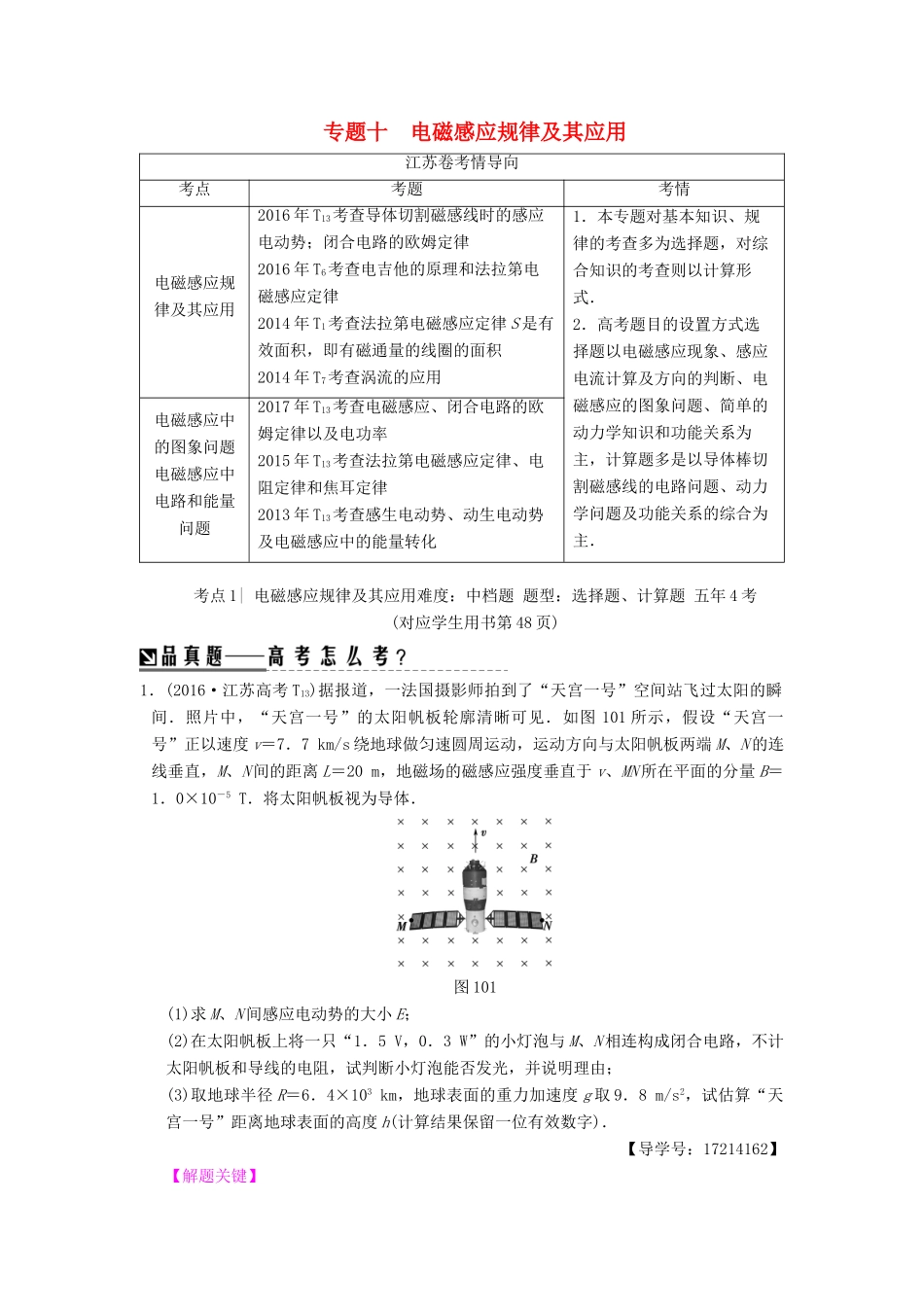

专题十 电磁感应规律及其应用江苏卷考情导向考点考题考情电磁感应规律及其应用2016 年 T13考查导体切割磁感线时的感应电动势；闭合电路的欧姆定律2016 年 T6考查电吉他的原理和法拉第电磁感应定律2014 年 T1考查法拉第电磁感应定律 S 是有效面积，即有磁通量的线圈的面积2014 年 T7考查涡流的应用1．本专题对基本知识、规律的考查多为选择题，对综合知识的考查则以计算形式．2．高考题目的设置方式选择题以电磁感应现象、感应电流计算及方向的判断、电磁感应的图象问题、简单的动力学知识和功能关系为主，计算题多是以导体棒切割磁感线的电路问题、动力学问题及功能关系的综合为主．电磁感应中的图象问题电磁感应中电路和能量问题2017 年 T13考查电磁感应、闭合电路的欧姆定律以及电功率2015 年 T13考查法拉第电磁感应定律、电阻定律和焦耳定律2013 年 T13考查感生电动势、动生电动势及电磁感应中的能量转化考点 1| 电磁感应规律及其应用难度：中档题 题型：选择题、计算题 五年 4 考(对应学生用书第 48 页)1．(2016·江苏高考 T13)据报道，一法国摄影师拍到了“天宫一号”空间站飞过太阳的瞬间．照片中，“天宫一号”的太阳帆板轮廓清晰可见．如图 101 所示，假设“天宫一号”正以速度 v＝7．7 km/s 绕地球做匀速圆周运动，运动方向与太阳帆板两端 M、N 的连线垂直，M、N 间的距离 L＝20 m，地磁场的磁感应强度垂直于 v、MN 所在平面的分量 B＝1．0×10－5 T．将太阳帆板视为导体．图 101(1)求 M、N 间感应电动势的大小 E；(2)在太阳帆板上将一只“1．5 V，0．3 W”的小灯泡与 M、N 相连构成闭合电路，不计太阳帆板和导线的电阻，试判断小灯泡能否发光，并说明理由；(3)取地球半径 R＝6．4×103 km，地球表面的重力加速度 g 取 9．8 m/s2，试估算“天宫一号”距离地球表面的高度 h(计算结果保留一位有效数字)． 【导学号：17214162】【解题关键】 关键语句信息解读地磁场的磁感应强度垂直于 v、MN 所在平面的分量 B＝1．0×10－5 T．v、L、B 相互垂直，可直接应用公式 E＝BLv求感应电动势小灯泡与 M、N 相连构成闭合电路，不计太阳帆板和导线电阻帆板 MN 和导线均处于磁场中垂直切割磁感线【解析】 (1)感应电动势 E＝BLv，代入数据得 E＝1．54 V．(2)不能，因为穿过闭合回路的磁通量不变，不产生感应电流．(3)在地球表面有 G＝mg“天宫一号”做匀速圆周运动，有 G＝m解...
