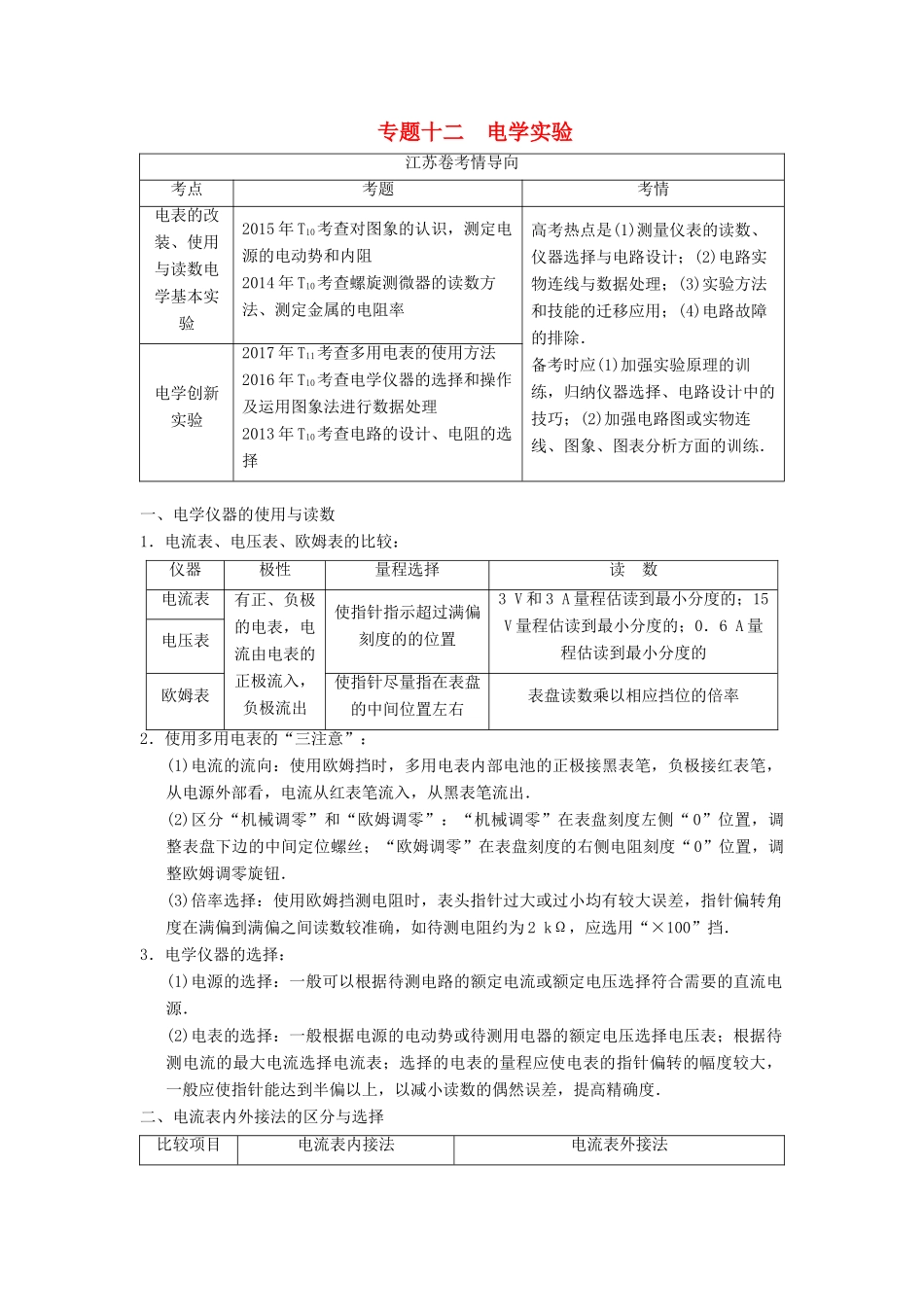

专题十二 电学实验江苏卷考情导向考点考题考情电表的改装、使用与读数电学基本实验2015 年 T10考查对图象的认识，测定电源的电动势和内阻2014 年 T10考查螺旋测微器的读数方法、测定金属的电阻率高考热点是(1)测量仪表的读数、仪器选择与电路设计；(2)电路实物连线与数据处理；(3)实验方法和技能的迁移应用；(4)电路故障的排除．备考时应(1)加强实验原理的训练，归纳仪器选择、电路设计中的技巧；(2)加强电路图或实物连线、图象、图表分析方面的训练．电学创新实验2017 年 T11考查多用电表的使用方法2016 年 T10考查电学仪器的选择和操作及运用图象法进行数据处理2013 年 T10考查电路的设计、电阻的选择一、电学仪器的使用与读数1．电流表、电压表、欧姆表的比较：仪器极性量程选择读 数电流表有正、负极的电表，电流由电表的正极流入，负极流出使指针指示超过满偏刻度的的位置3 V 和 3 A 量程估读到最小分度的；15 V 量程估读到最小分度的；0．6 A 量程估读到最小分度的电压表欧姆表使指针尽量指在表盘的中间位置左右表盘读数乘以相应挡位的倍率2．使用多用电表的“三注意”：(1)电流的流向：使用欧姆挡时，多用电表内部电池的正极接黑表笔，负极接红表笔，从电源外部看，电流从红表笔流入，从黑表笔流出．(2)区分“机械调零”和“欧姆调零”：“机械调零”在表盘刻度左侧“ 0”位置，调整表盘下边的中间定位螺丝；“欧姆调零”在表盘刻度的右侧电阻刻度“0”位置，调整欧姆调零旋钮．(3)倍率选择：使用欧姆挡测电阻时，表头指针过大或过小均有较大误差，指针偏转角度在满偏到满偏之间读数较准确，如待测电阻约为 2 kΩ，应选用“×100”挡．3．电学仪器的选择：(1)电源的选择：一般可以根据待测电路的额定电流或额定电压选择符合需要的直流电源．(2)电表的选择：一般根据电源的电动势或待测用电器的额定电压选择电压表；根据待测电流的最大电流选择电流表；选择的电表的量程应使电表的指针偏转的幅度较大，一般应使指针能达到半偏以上，以减小读数的偶然误差，提高精确度．二、电流表内外接法的区分与选择比较项目电流表内接法电流表外接法电路误差来源电流表的分压电压表的分流测量结果R 测＝＞Rx，偏大R 测＝＜Rx，偏小适用条件Rx≫RA(测大电阻)RV≫Rx(测小电阻)三、分压式与限流式的区分与选择1．控制电路的比较：比较项目限流式接法分压式接法电路电压调节的范围E～E0～E电能损耗节能耗能2．控制电路的选择：(1)从...
