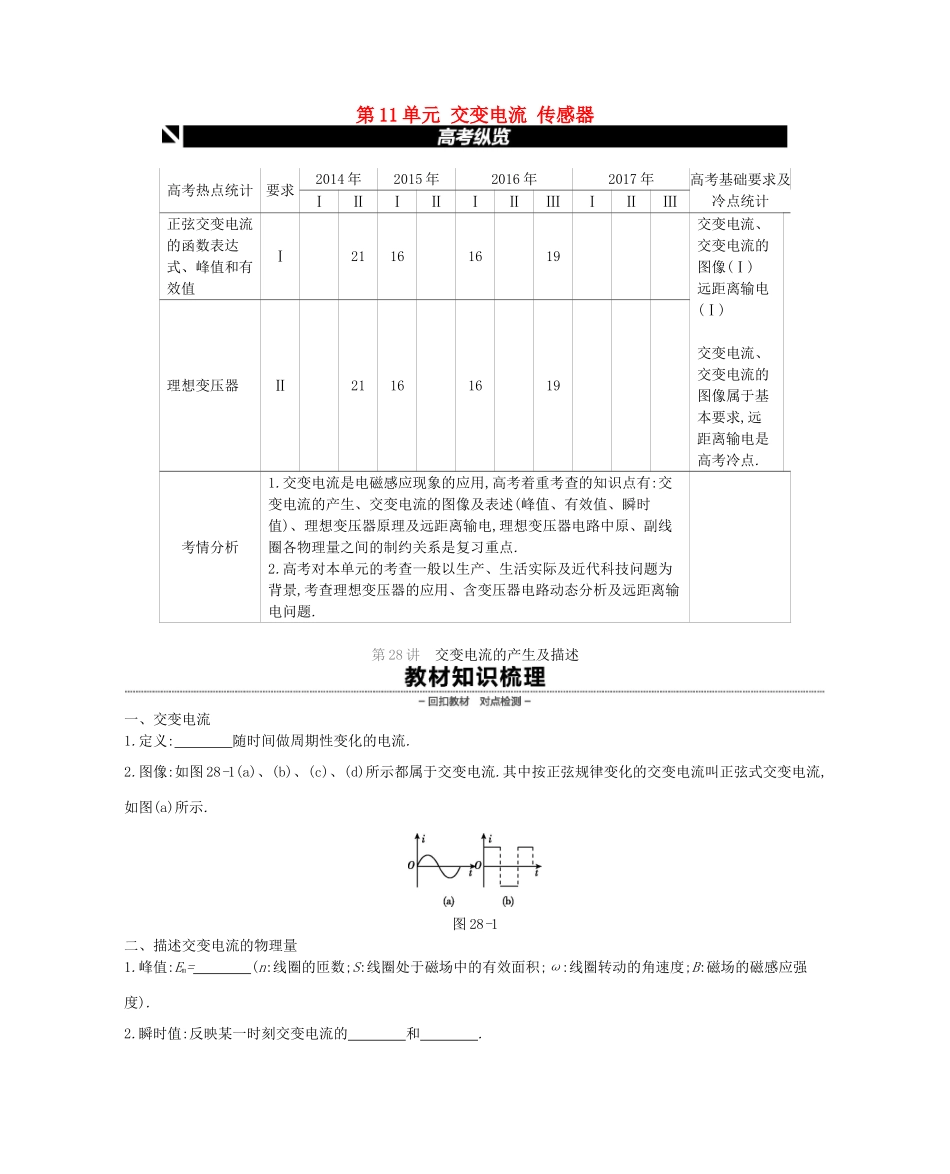

第 11 单元 交变电流 传感器高考热点统计要求2014 年2015 年2016 年2017 年高考基础要求及冷点统计ⅠⅡⅠⅡⅠⅡⅢⅠⅡⅢ正弦交变电流的函数表达式、峰值和有效值Ⅰ21161619交变电流、交变电流的图像(Ⅰ)远距离输电(Ⅰ)交变电流、交变电流的图像属于基本要求,远距离输电是高考冷点.理想变压器Ⅱ2116 1619考情分析1.交变电流是电磁感应现象的应用,高考着重考查的知识点有:交变电流的产生、交变电流的图像及表述(峰值、有效值、瞬时值)、理想变压器原理及远距离输电,理想变压器电路中原、副线圈各物理量之间的制约关系是复习重点.2.高考对本单元的考查一般以生产、生活实际及近代科技问题为背景,考查理想变压器的应用、含变压器电路动态分析及远距离输电问题.第 28 讲 交变电流的产生及描述一、交变电流1.定义: 随时间做周期性变化的电流. 2.图像:如图 28-1(a)、(b)、(c)、(d)所示都属于交变电流.其中按正弦规律变化的交变电流叫正弦式交变电流,如图(a)所示.图 28-1二、描述交变电流的物理量1.峰值:Em= (n:线圈的匝数;S:线圈处于磁场中的有效面积;ω:线圈转动的角速度;B:磁场的磁感应强度). 2.瞬时值:反映某一时刻交变电流的 和 . 3.有效值:跟交变电流的热效应等效的恒定电流值,即让交流电和直流电通过相同阻值的电阻,如果在相同时间内产生的 相等,则直流电的数值就是交流电的有效值. 4.平均值:用法拉第电磁感应定律 E= 求解. 5.周期和频率(1)周期:完成一次周期性变化所需要的 . (2)频率:每秒钟完成周期性变化的 . (3)周期、角速度和频率的关系:T= ,ω==2πf.【思维辨析】(1)矩形线圈在匀强磁场中匀速转动时,一定会产生正弦式交变电流.( )(2)矩形线圈在匀强磁场中绕垂直于磁场方向的轴匀速转动经过中性面时,线圈中的感应电动势为零,电流方向发生改变.( )(3)交流电压表和电流表测量的是交流电的峰值.( )(4)交变电流的峰值总是有效值的倍.( ) (5)线圈经过垂直于中性面的位置时,磁通量为 0,磁通量的变化率为 0.( )(6)可以用平均值计算交变电流产生的热量.( )考点一 交变电流的产生及规律正弦式交变电流的变化规律(线圈在中性面位置开始计时) 规律物理量 函数表达式图像磁通量Φ=Φmcos ωt=BScos ωt电动势e=Emsin ωt=nBSωsin ωt电压u=Umsin ωt=sin ωt电流i=Imsin ωt=sin ωt1 (多选)[2017·长沙雅礼中学月考] 如图 28-2 甲所示,一个矩形导线圈 abcd 在匀强磁场中绕垂直于磁场方向的轴匀...
