（江苏专用）高考物理二轮复习 要点回扣 专题11 恒定电流学案-人教版高三全册物理学案

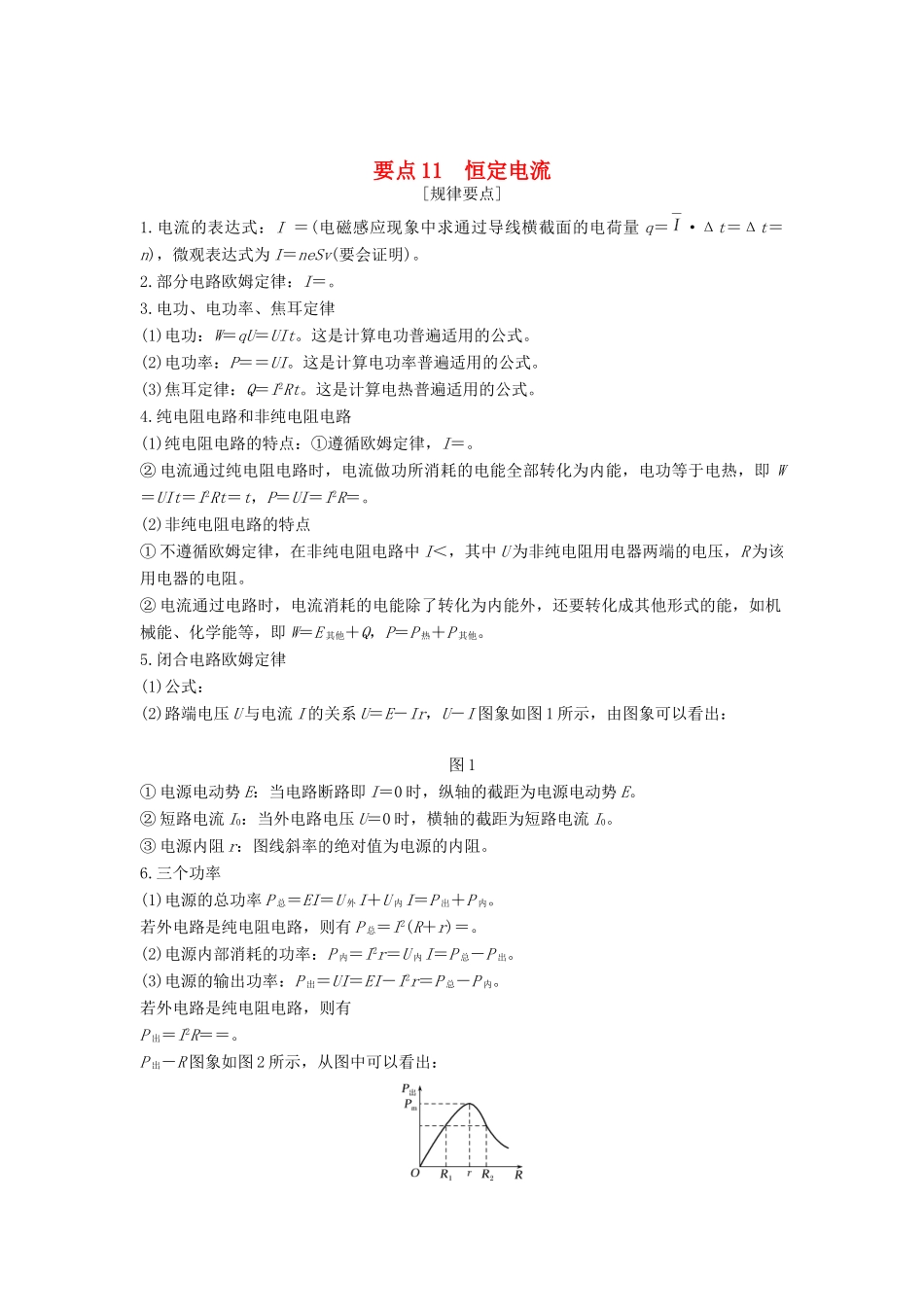

要点 11 恒定电流[规律要点]1.电流的表达式：I ＝(电磁感应现象中求通过导线横截面的电荷量 q＝·Δt＝Δt＝n)，微观表达式为 I＝neSv(要会证明)。2.部分电路欧姆定律：I＝。3.电功、电功率、焦耳定律(1)电功：W＝qU＝UIt。这是计算电功普遍适用的公式。(2)电功率：P＝＝UI。这是计算电功率普遍适用的公式。(3)焦耳定律：Q＝I2Rt。这是计算电热普遍适用的公式。4.纯电阻电路和非纯电阻电路(1)纯电阻电路的特点：①遵循欧姆定律，I＝。② 电流通过纯电阻电路时，电流做功所消耗的电能全部转化为内能，电功等于电热，即 W＝UIt＝I2Rt＝t，P＝UI＝I2R＝。(2)非纯电阻电路的特点① 不遵循欧姆定律，在非纯电阻电路中 I＜，其中 U 为非纯电阻用电器两端的电压，R 为该用电器的电阻。② 电流通过电路时，电流消耗的电能除了转化为内能外，还要转化成其他形式的能，如机械能、化学能等，即 W＝E 其他＋Q，P＝P 热＋P 其他。5.闭合电路欧姆定律(1)公式：(2)路端电压 U 与电流 I 的关系 U＝E－Ir，U－I 图象如图 1 所示，由图象可以看出：图 1① 电源电动势 E：当电路断路即 I＝0 时，纵轴的截距为电源电动势 E。② 短路电流 I0：当外电路电压 U＝0 时，横轴的截距为短路电流 I0。③ 电源内阻 r：图线斜率的绝对值为电源的内阻。6.三个功率(1)电源的总功率 P 总＝EI＝U 外I＋U 内I＝P 出＋P 内。若外电路是纯电阻电路，则有 P 总＝I2(R＋r)＝。(2)电源内部消耗的功率：P 内＝I2r＝U 内I＝P 总－P 出。(3)电源的输出功率：P 出＝UI＝EI－I2r＝P 总－P 内。若外电路是纯电阻电路，则有P 出＝I2R＝＝。P 出－R 图象如图 2 所示，从图中可以看出：图 2① 当 R＝r 时，电源的输出功率最大，最大值 Pm＝。② 当 R＞r 时，随着 R 的增大输出功率越来越小。③ 当 R＜r 时，随着 R 的增大输出功率越来越大。④ 当 P 出＜Pm时，每个输出功率对应两个可能的外电阻 R1和 R2，且 R1·R2＝r2。[保温训练]1.(2018·江苏金陵中学调研)一个电流表的满偏电流 Ig＝1 mA，内阻为 500 Ω，要把它改装成一个量程为 10 V 的电压表，则应在电流表上( )A.串联一个 10 kΩ 的电阻B.并联一个 10 kΩ 的电阻C.串联一个 9.5 kΩ 的电阻D.并联一个 9.5 kΩ 的电阻答案 C2.(2018·江苏泰州高三月考)如图 3 所示，E 为电源，其内阻不可忽略，RT为热敏电阻，其阻值随温度的升高而减...
