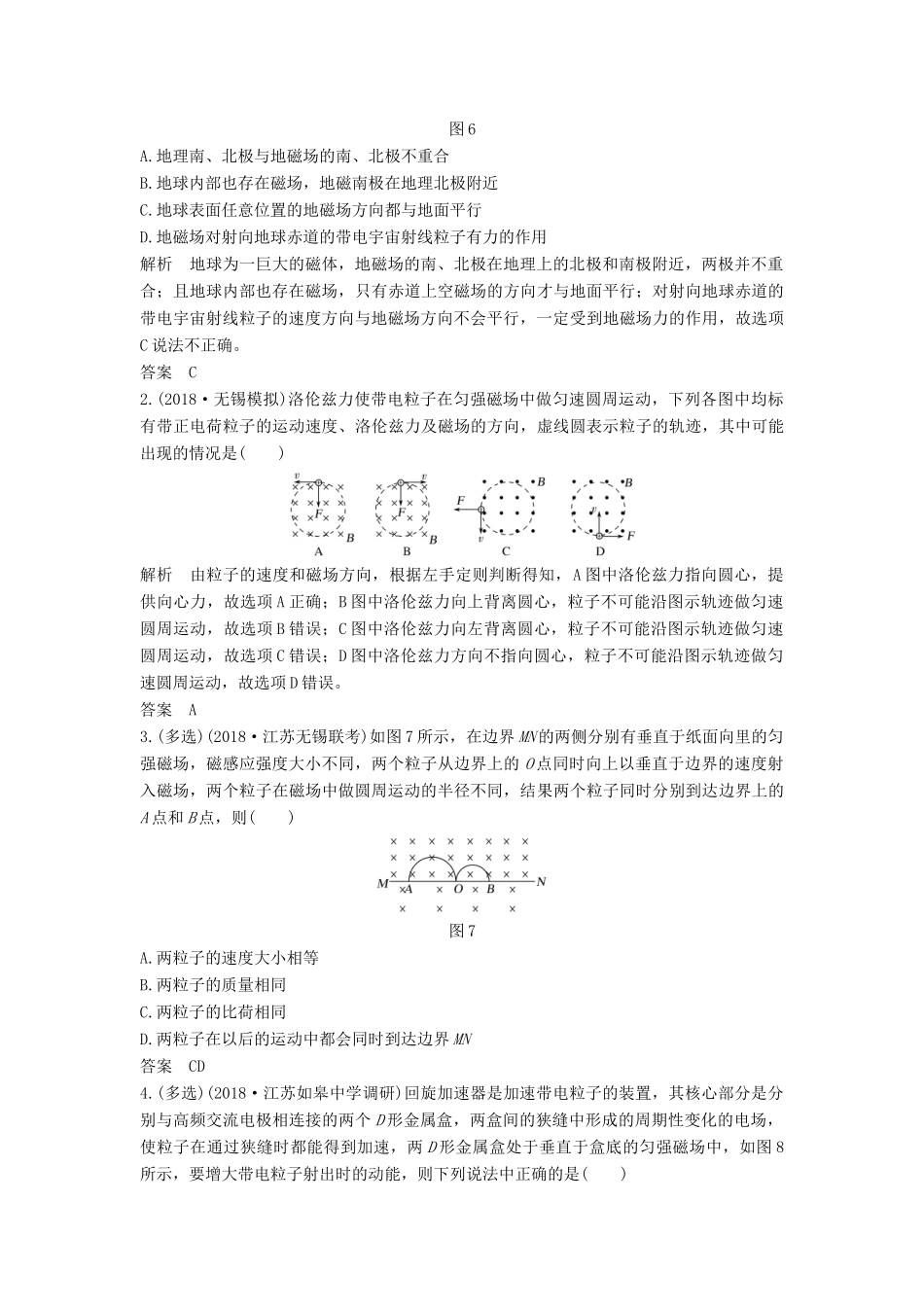

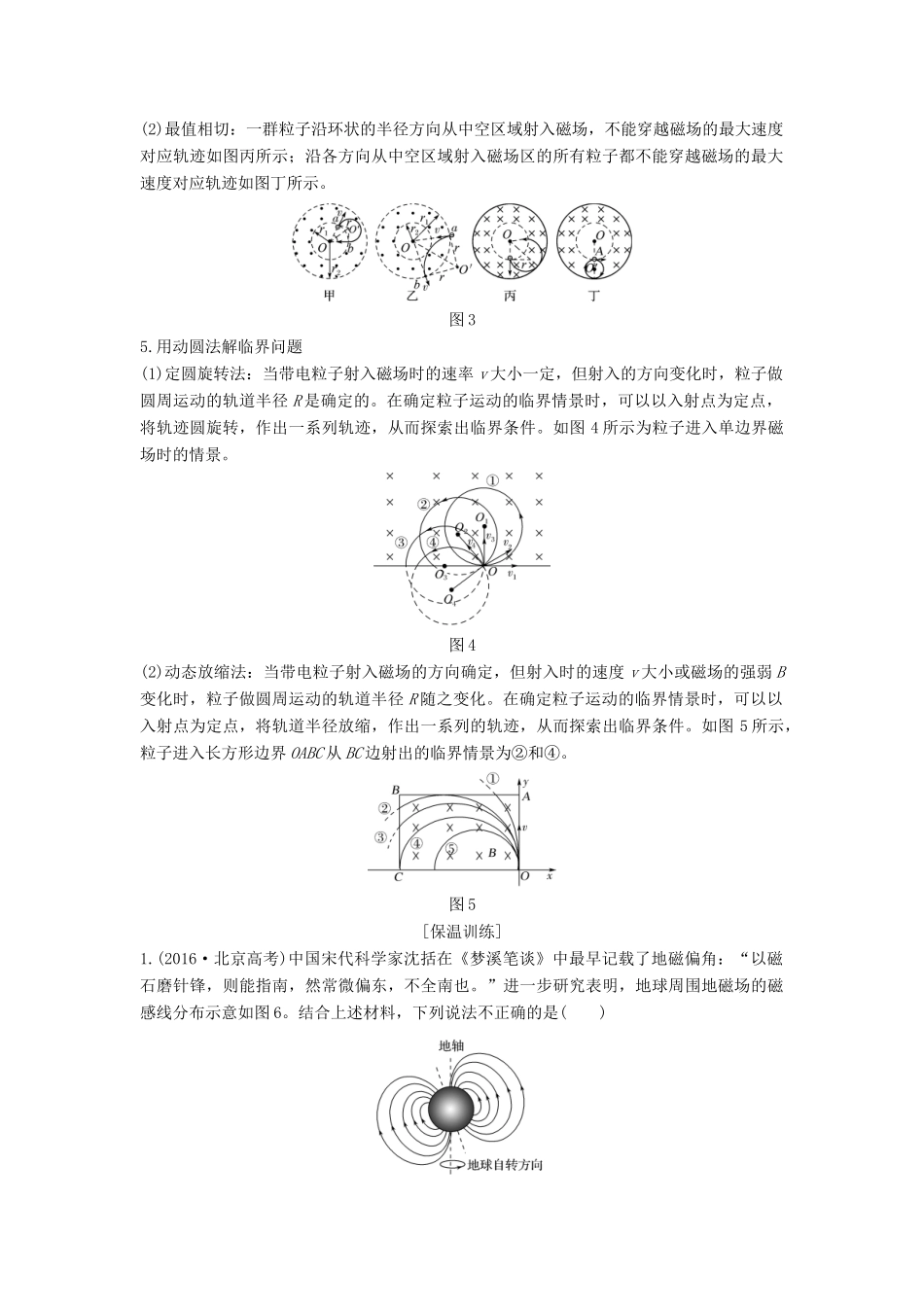

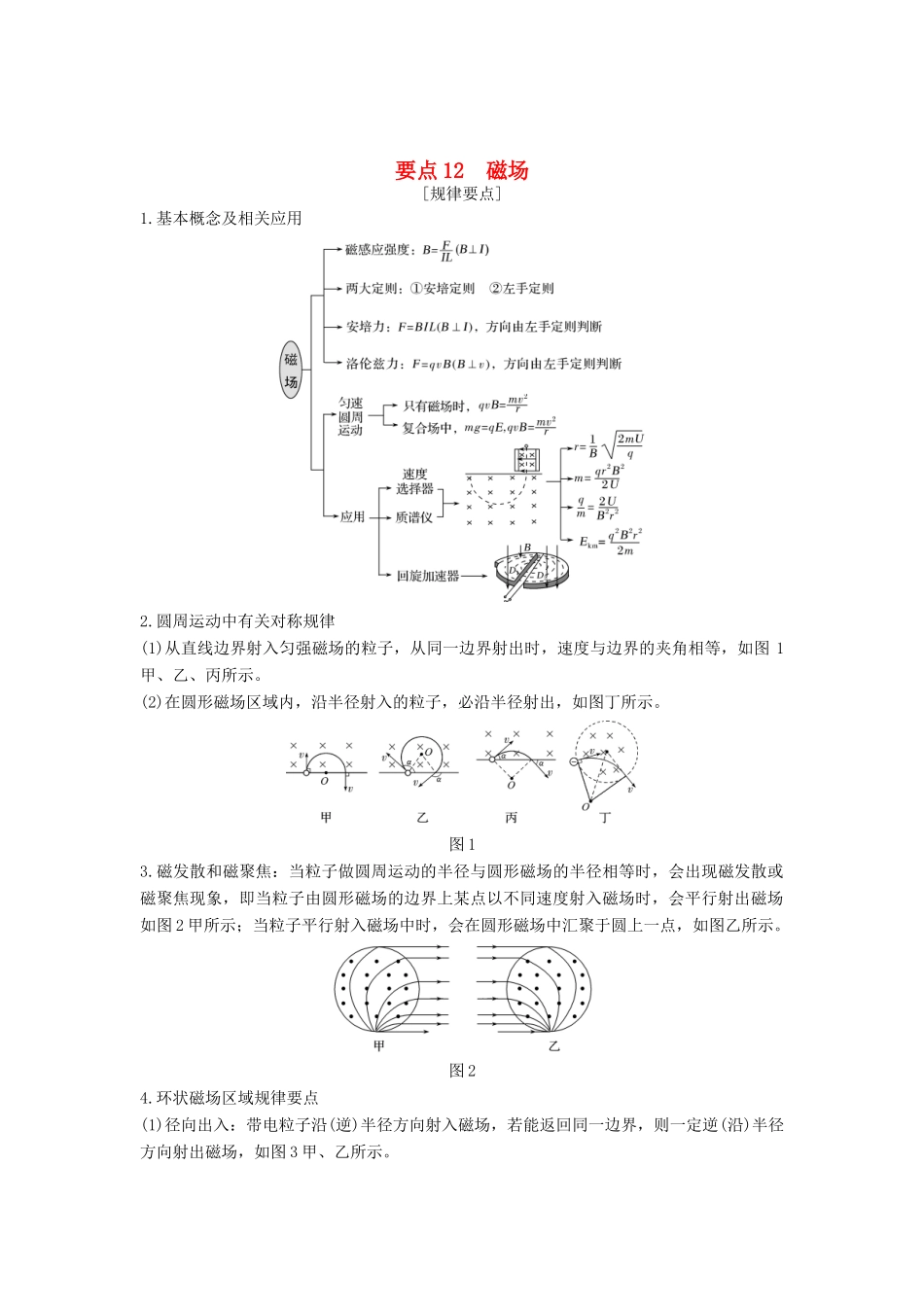

要点 12 磁场[规律要点]1.基本概念及相关应用2.圆周运动中有关对称规律(1)从直线边界射入匀强磁场的粒子，从同一边界射出时，速度与边界的夹角相等，如图 1甲、乙、丙所示。(2)在圆形磁场区域内，沿半径射入的粒子，必沿半径射出，如图丁所示。图 13.磁发散和磁聚焦：当粒子做圆周运动的半径与圆形磁场的半径相等时，会出现磁发散或磁聚焦现象，即当粒子由圆形磁场的边界上某点以不同速度射入磁场时，会平行射出磁场如图 2 甲所示；当粒子平行射入磁场中时，会在圆形磁场中汇聚于圆上一点，如图乙所示。图 24.环状磁场区域规律要点(1)径向出入：带电粒子沿(逆)半径方向射入磁场，若能返回同一边界，则一定逆(沿)半径方向射出磁场，如图 3 甲、乙所示。(2)最值相切：一群粒子沿环状的半径方向从中空区域射入磁场，不能穿越磁场的最大速度对应轨迹如图丙所示；沿各方向从中空区域射入磁场区的所有粒子都不能穿越磁场的最大速度对应轨迹如图丁所示。图 35.用动圆法解临界问题(1)定圆旋转法：当带电粒子射入磁场时的速率 v 大小一定，但射入的方向变化时，粒子做圆周运动的轨道半径 R 是确定的。在确定粒子运动的临界情景时，可以以入射点为定点，将轨迹圆旋转，作出一系列轨迹，从而探索出临界条件。如图 4 所示为粒子进入单边界磁场时的情景。图 4(2)动态放缩法：当带电粒子射入磁场的方向确定，但射入时的速度 v 大小或磁场的强弱 B变化时，粒子做圆周运动的轨道半径 R 随之变化。在确定粒子运动的临界情景时，可以以入射点为定点，将轨道半径放缩，作出一系列的轨迹，从而探索出临界条件。如图 5 所示，粒子进入长方形边界 OABC 从 BC 边射出的临界情景为②和④。图 5[保温训练]1.(2016·北京高考)中国宋代科学家沈括在《梦溪笔谈》中最早记载了地磁偏角：“以磁石磨针锋，则能指南，然常微偏东，不全南也。”进一步研究表明，地球周围地磁场的磁感线分布示意如图 6。结合上述材料，下列说法不正确的是( )图 6A.地理南、北极与地磁场的南、北极不重合B.地球内部也存在磁场，地磁南极在地理北极附近C.地球表面任意位置的地磁场方向都与地面平行D.地磁场对射向地球赤道的带电宇宙射线粒子有力的作用解析 地球为一巨大的磁体，地磁场的南、北极在地理上的北极和南极附近，两极并不重合；且地球内部也存在磁场，只有赤道上空磁场的方向才与地面平行；对射向地球赤道的带电宇宙射线粒子的速度方向与地磁场方向不会平行...
