（江苏专用）高考物理二轮复习 要点回扣 专题17 电学实验学案-人教版高三全册物理学案

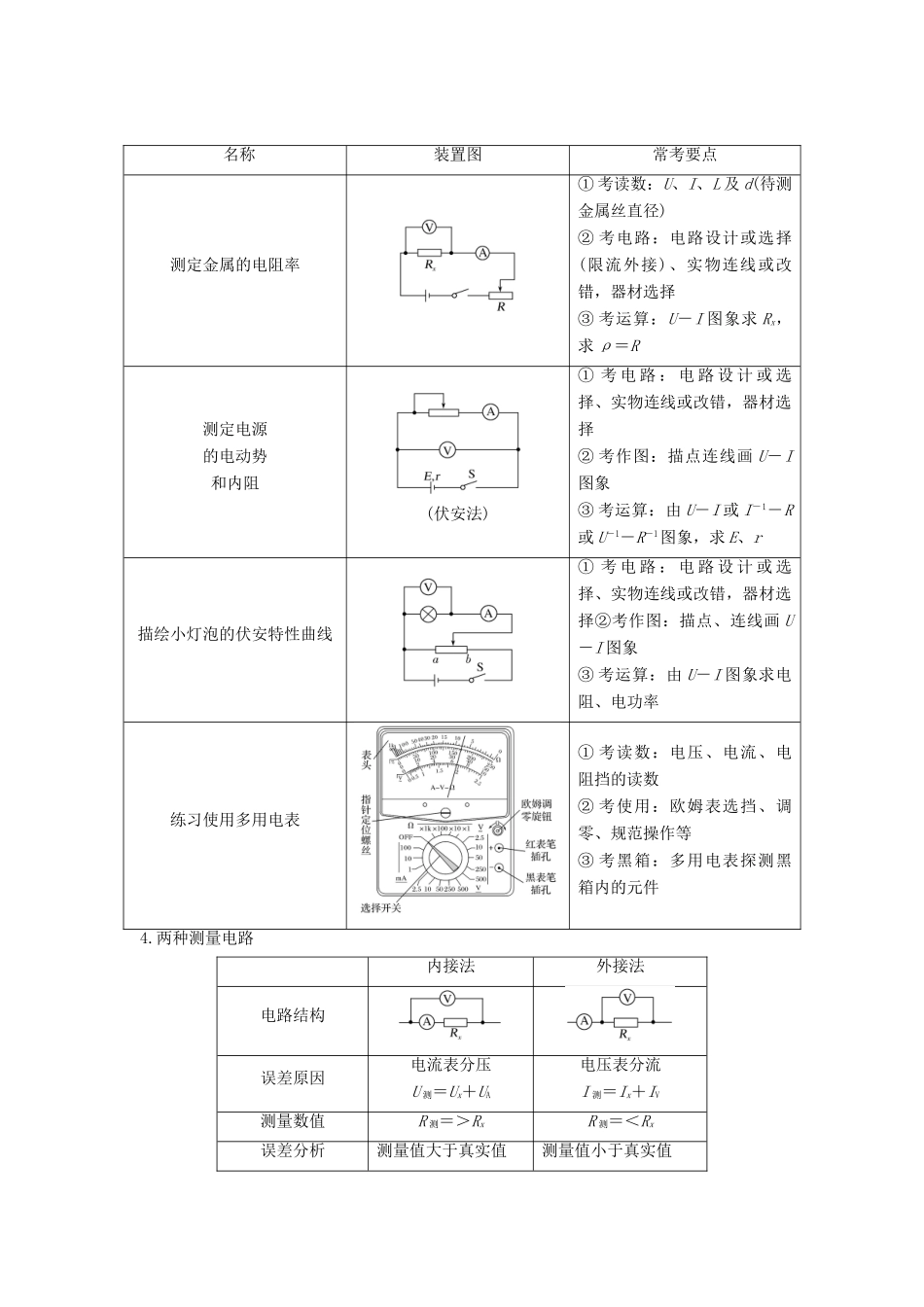

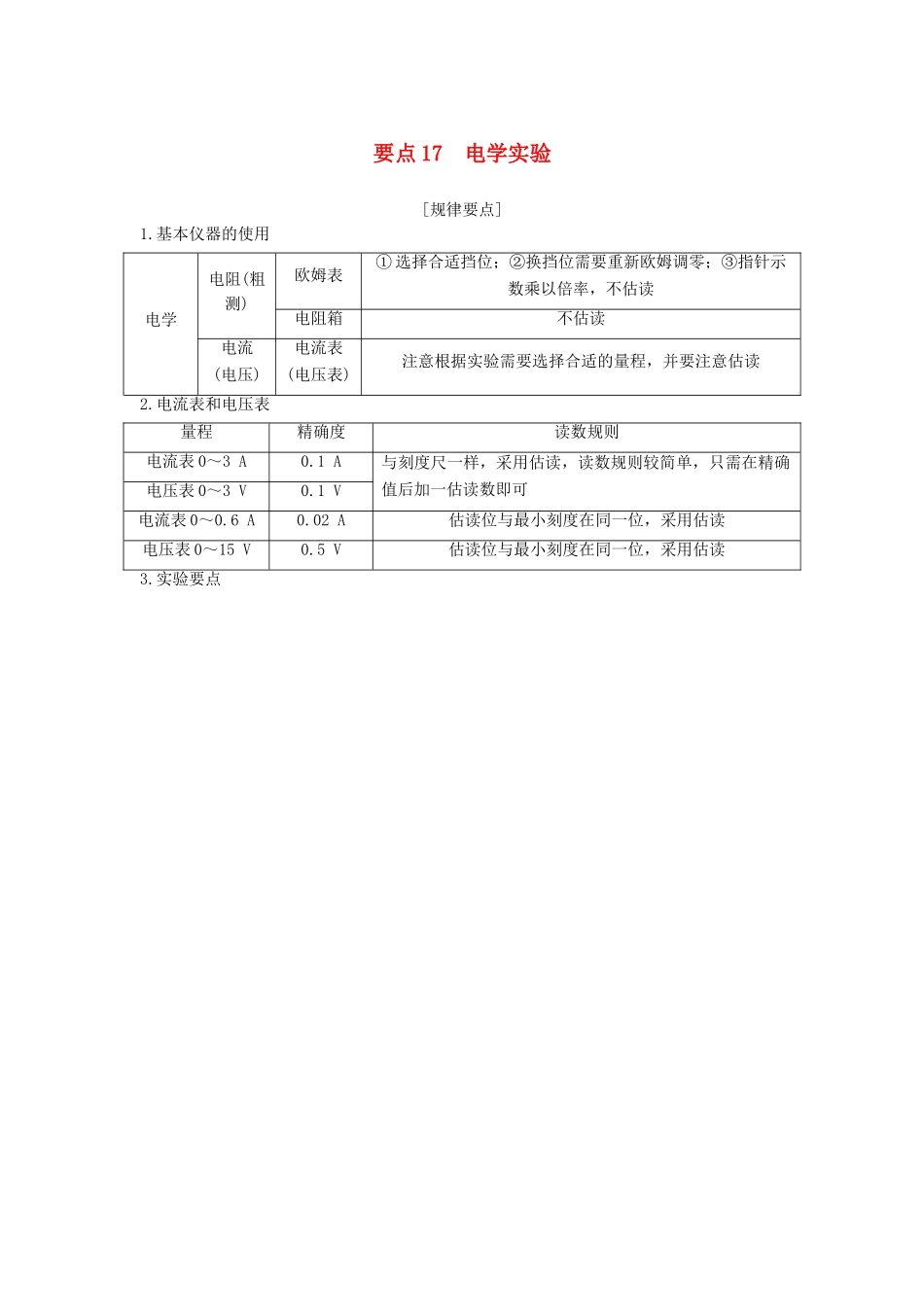

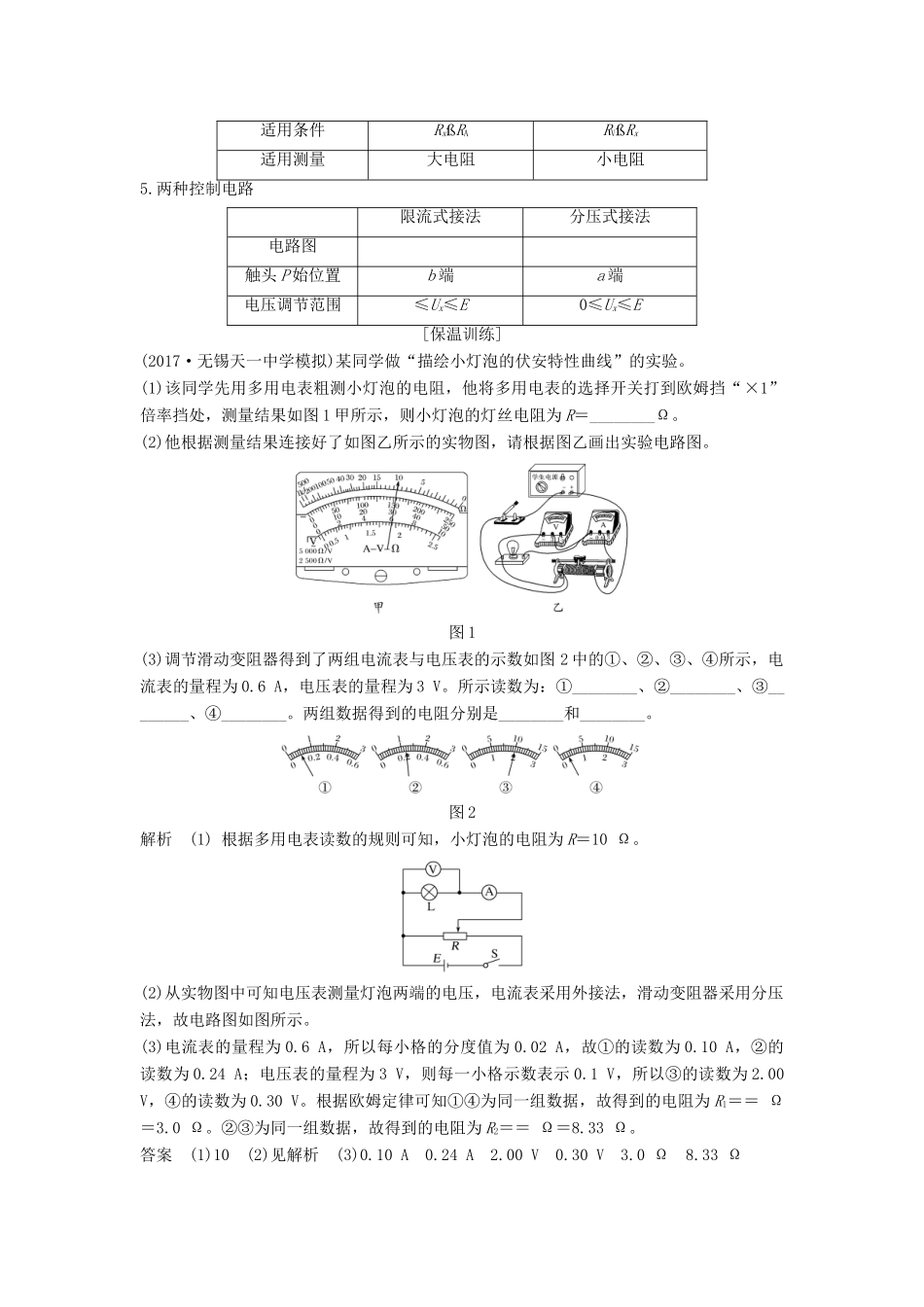

要点 17 电学实验[规律要点]1.基本仪器的使用电学电阻(粗测)欧姆表① 选择合适挡位；②换挡位需要重新欧姆调零；③指针示数乘以倍率，不估读电阻箱不估读电流(电压)电流表(电压表)注意根据实验需要选择合适的量程，并要注意估读2.电流表和电压表量程精确度读数规则电流表 0～3 A0.1 A与刻度尺一样，采用估读，读数规则较简单，只需在精确值后加一估读数即可电压表 0～3 V0.1 V电流表 0～0.6 A0.02 A估读位与最小刻度在同一位，采用估读电压表 0～15 V0.5 V估读位与最小刻度在同一位，采用估读3.实验要点 名称装置图常考要点测定金属的电阻率① 考读数：U、I、L 及 d(待测金属丝直径)② 考电路：电路设计或选择(限流外接)、实物连线或改错，器材选择③ 考运算：U－I 图象求 Rx，求 ρ＝R测定电源的电动势和内阻(伏安法)① 考 电 路 ： 电 路 设 计 或 选择、实物连线或改错，器材选择② 考作图：描点连线画 U－I图象③ 考运算：由 U－I 或 I－1－R或 U－1－R－1图象，求 E、r描绘小灯泡的伏安特性曲线① 考 电 路 ： 电 路 设 计 或 选择、实物连线或改错，器材选择②考作图：描点、连线画 U－I 图象③ 考运算：由 U－I 图象求电阻、电功率练习使用多用电表① 考读数：电压、电流、电阻挡的读数② 考使用：欧姆表选挡、调零、规范操作等③ 考黑箱：多用电表探测黑箱内的元件4.两种测量电路内接法外接法电路结构误差原因电流表分压U 测＝Ux＋UA电压表分流I 测＝Ix＋IV测量数值R 测＝＞RxR 测＝＜Rx误差分析测量值大于真实值测量值小于真实值适用条件RxRARVRx适用测量大电阻小电阻5.两种控制电路限流式接法分压式接法电路图触头 P 始位置b 端a 端电压调节范围≤Ux≤E0≤Ux≤E[保温训练](2017·无锡天一中学模拟)某同学做“描绘小灯泡的伏安特性曲线”的实验。(1)该同学先用多用电表粗测小灯泡的电阻，他将多用电表的选择开关打到欧姆挡“×1”倍率挡处，测量结果如图 1 甲所示，则小灯泡的灯丝电阻为 R＝________Ω。(2)他根据测量结果连接好了如图乙所示的实物图，请根据图乙画出实验电路图。图 1(3)调节滑动变阻器得到了两组电流表与电压表的示数如图 2 中的①、②、③、④所示，电流表的量程为 0.6 A，电压表的量程为 3 V。所示读数为：①________、②________、③________、④________。两组数据得到的电阻分别是________和________。图 2解析 (1) 根据多...
