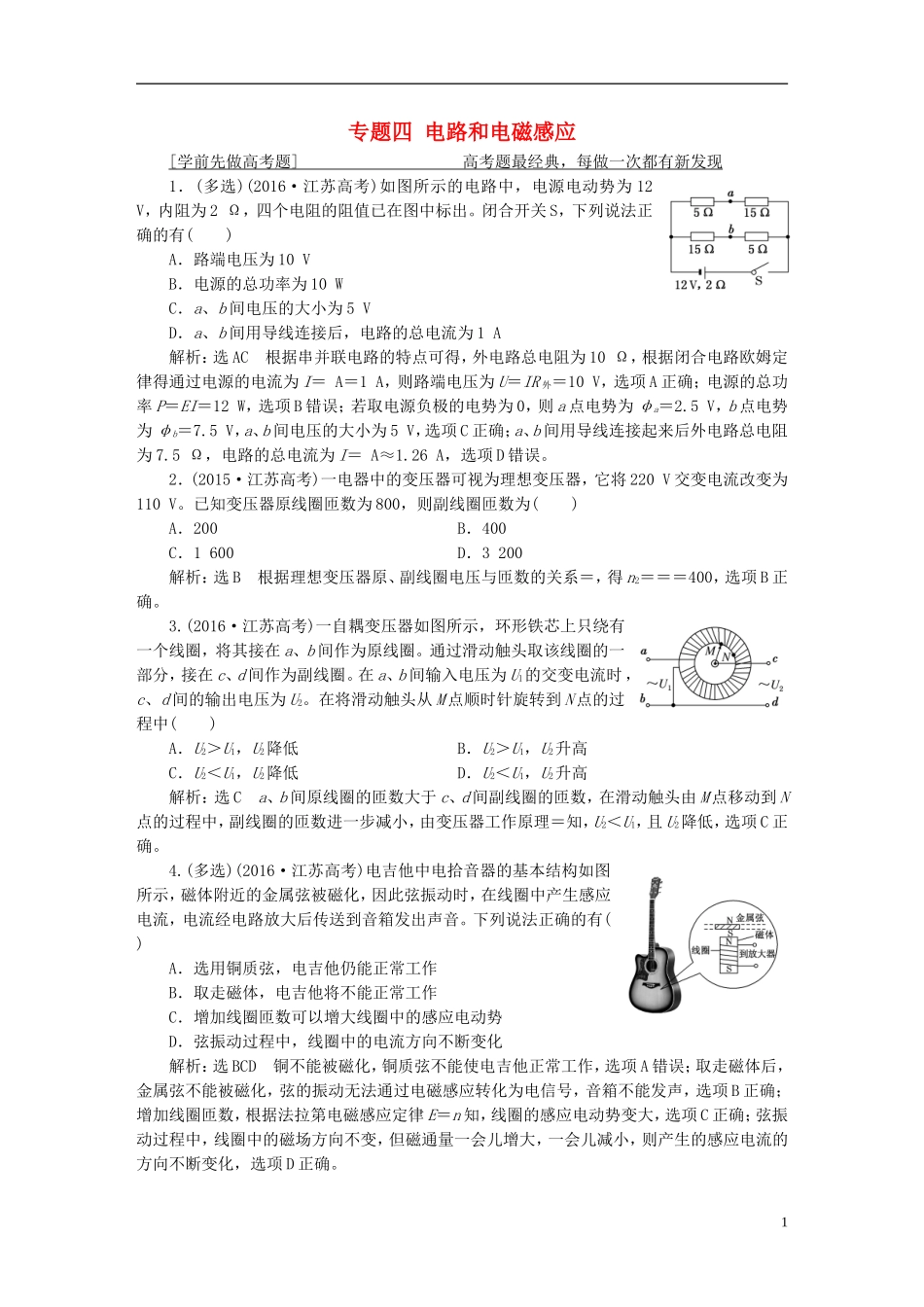

专题四 电路和电磁感应[ 学前先做高考题 ] 高考题最经典，每做一次都有新发现 1．(多选)(2016·江苏高考)如图所示的电路中，电源电动势为 12 V，内阻为 2 Ω，四个电阻的阻值已在图中标出。闭合开关 S，下列说法正确的有( )A．路端电压为 10 VB．电源的总功率为 10 WC．a、b 间电压的大小为 5 VD．a、b 间用导线连接后，电路的总电流为 1 A解析：选 AC 根据串并联电路的特点可得，外电路总电阻为 10 Ω，根据闭合电路欧姆定律得通过电源的电流为 I＝ A＝1 A，则路端电压为 U＝IR 外＝10 V，选项 A 正确；电源的总功率 P＝EI＝12 W，选项 B 错误；若取电源负极的电势为 0，则 a 点电势为 φa＝2.5 V，b 点电势为 φb＝7.5 V，a、b 间电压的大小为 5 V，选项 C 正确；a、b 间用导线连接起来后外电路总电阻为 7.5 Ω，电路的总电流为 I＝ A≈1.26 A，选项 D 错误。2．(2015·江苏高考)一电器中的变压器可视为理想变压器，它将 220 V 交变电流改变为110 V。已知变压器原线圈匝数为 800，则副线圈匝数为( )A．200 B．400C．1 600 D．3 200解析：选 B 根据理想变压器原、副线圈电压与匝数的关系＝，得 n2＝＝＝400，选项 B 正确。3.(2016·江苏高考)一自耦变压器如图所示，环形铁芯上只绕有一个线圈，将其接在 a、b 间作为原线圈。通过滑动触头取该线圈的一部分，接在 c、d 间作为副线圈。在 a、b 间输入电压为 U1的交变电流时，c、d 间的输出电压为 U2。在将滑动触头从 M 点顺时针旋转到 N 点的过程中( )A．U2＞U1，U2降低 B．U2＞U1，U2升高C．U2＜U1，U2降低 D．U2＜U1，U2升高解析：选 C a、b 间原线圈的匝数大于 c、d 间副线圈的匝数，在滑动触头由 M 点移动到 N点的过程中，副线圈的匝数进一步减小，由变压器工作原理＝知，U2＜U1，且 U2降低，选项 C 正确。4.(多选)(2016·江苏高考)电吉他中电拾音器的基本结构如图所示，磁体附近的金属弦被磁化，因此弦振动时，在线圈中产生感应电流，电流经电路放大后传送到音箱发出声音。下列说法正确的有( )A．选用铜质弦，电吉他仍能正常工作B．取走磁体，电吉他将不能正常工作C．增加线圈匝数可以增大线圈中的感应电动势D．弦振动过程中，线圈中的电流方向不断变化解析：选 BCD 铜不能被磁化，铜质弦不能使电吉他正常工作，选项 A 错误；取走磁体后，金属弦不能被磁化，弦的振动无法通过电磁感...
