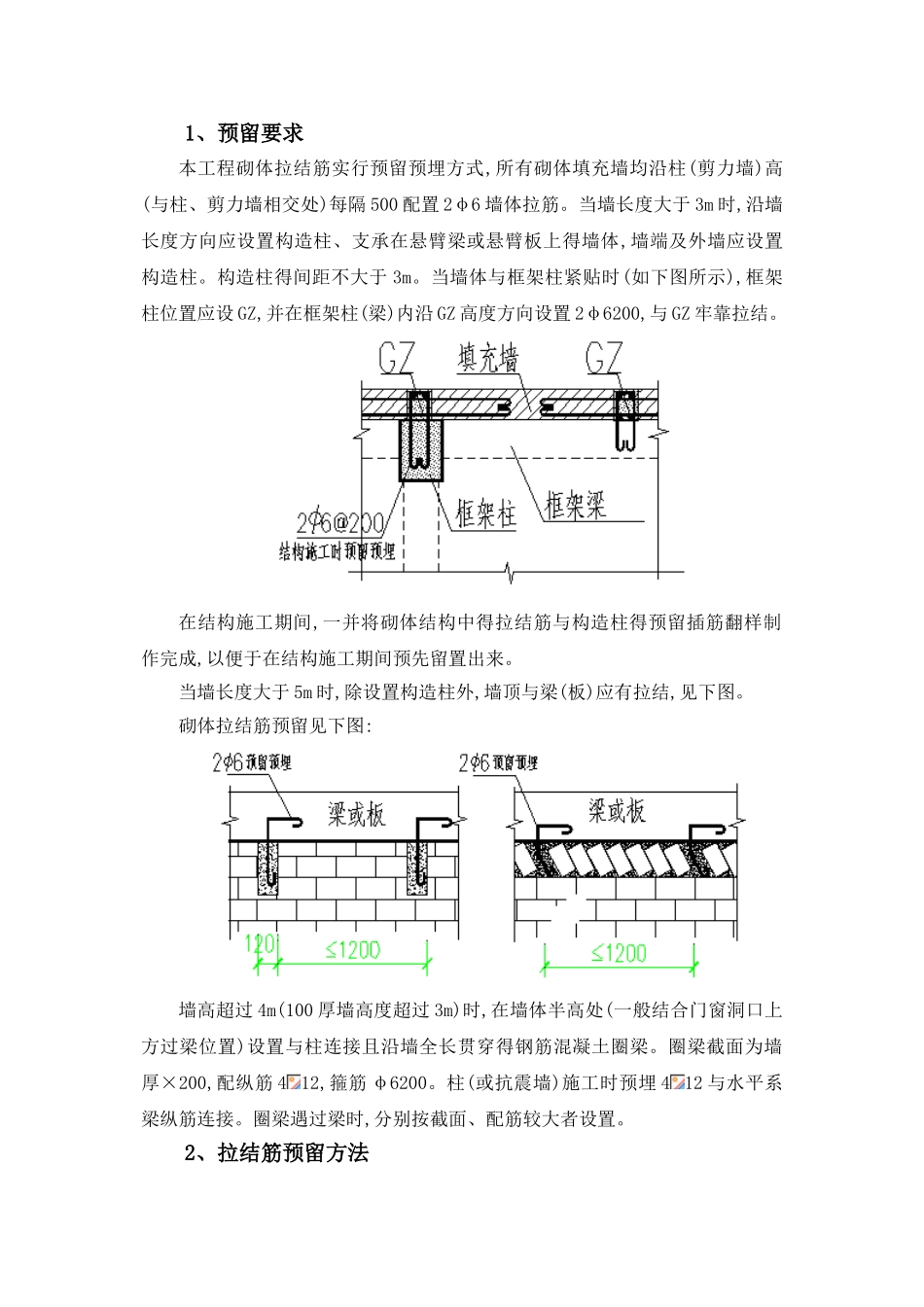

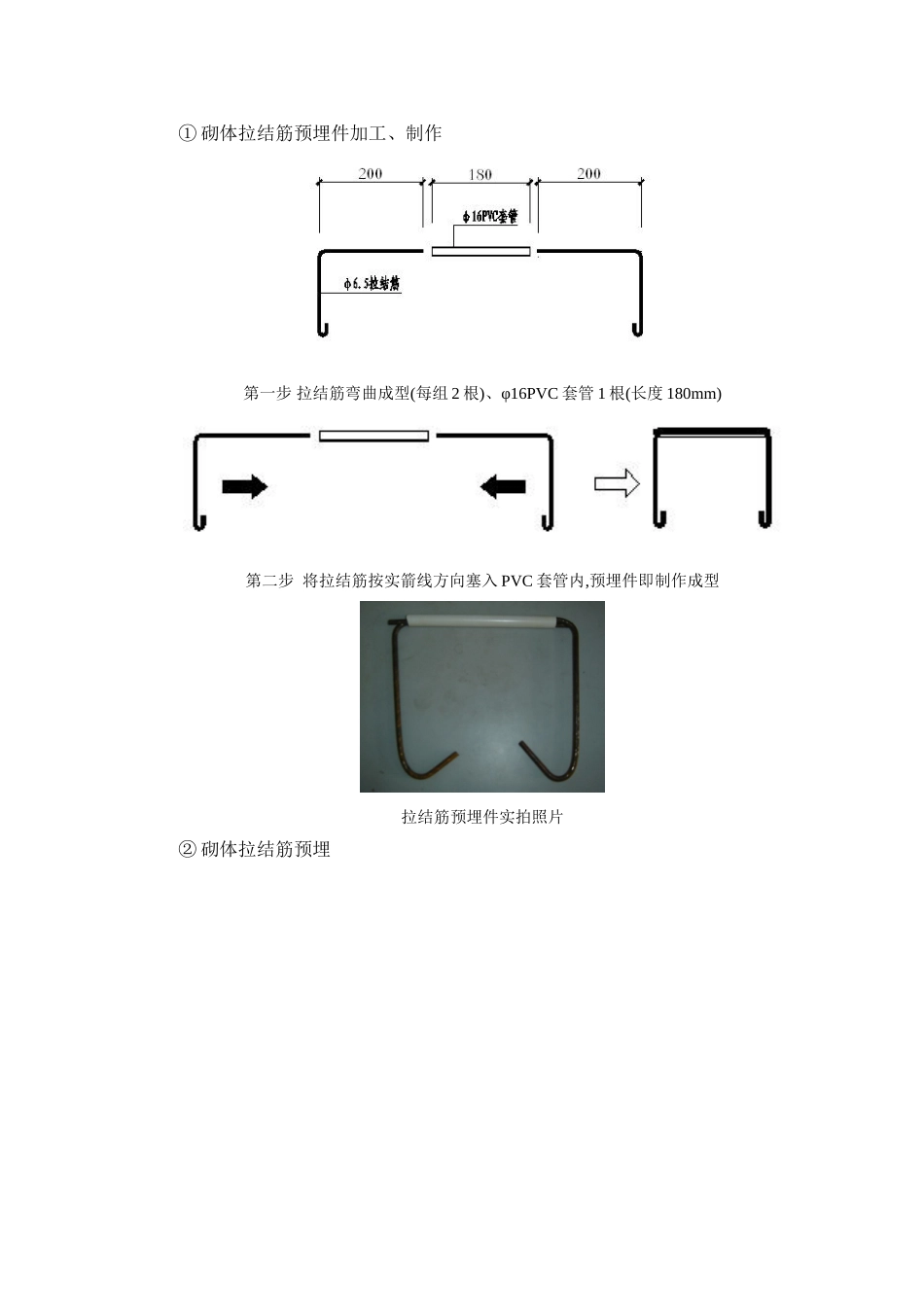

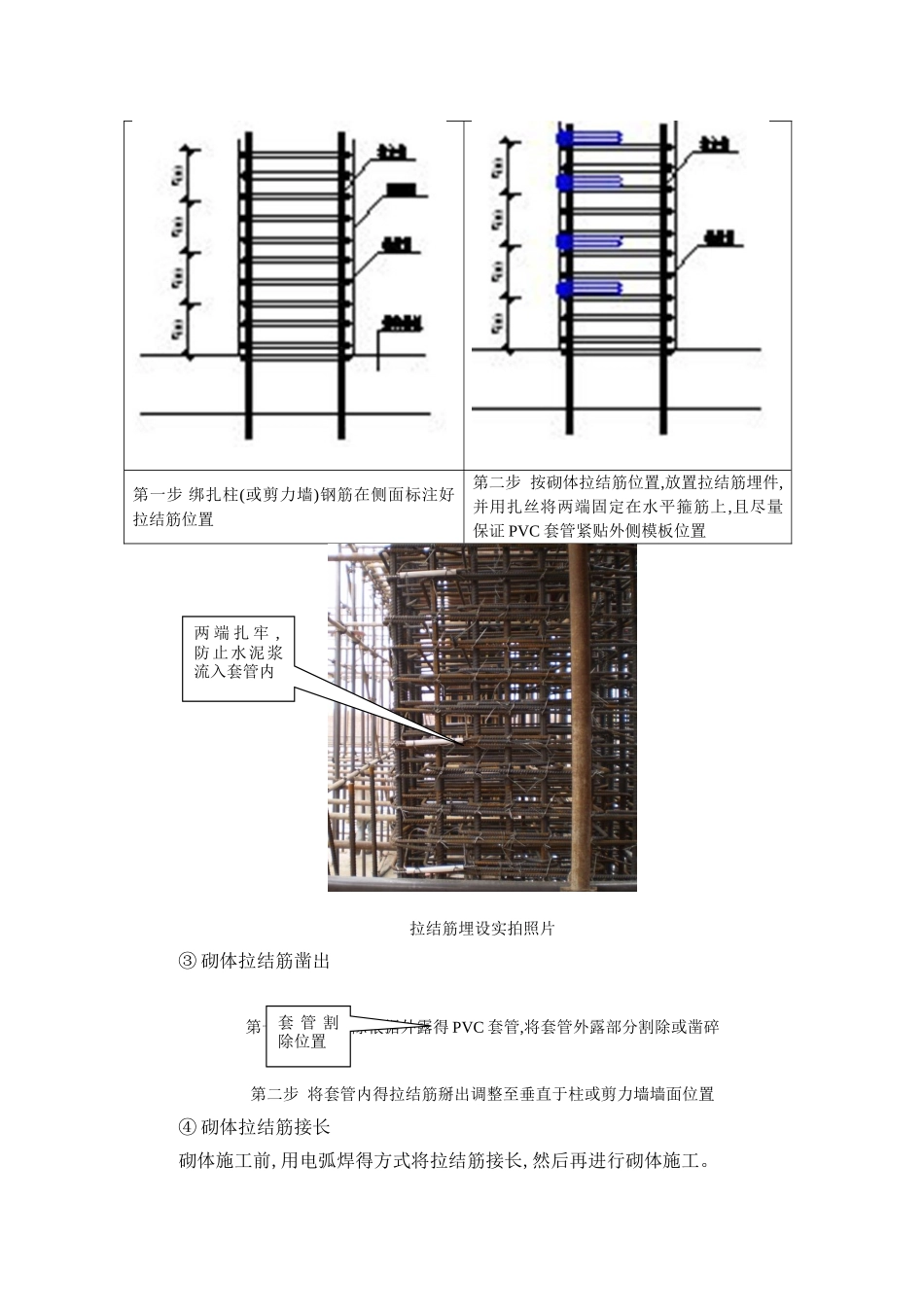

1、预留要求本工程砌体拉结筋实行预留预埋方式,所有砌体填充墙均沿柱(剪力墙)高(与柱、剪力墙相交处)每隔 500 配置 2φ6 墙体拉筋。当墙长度大于 3m 时,沿墙长度方向应设置构造柱、支承在悬臂梁或悬臂板上得墙体,墙端及外墙应设置构造柱。构造柱得间距不大于 3m。当墙体与框架柱紧贴时(如下图所示),框架柱位置应设 GZ,并在框架柱(梁)内沿 GZ 高度方向设置 2φ6200,与 GZ 牢靠拉结。在结构施工期间,一并将砌体结构中得拉结筋与构造柱得预留插筋翻样制作完成,以便于在结构施工期间预先留置出来。当墙长度大于 5m 时,除设置构造柱外,墙顶与梁(板)应有拉结,见下图。砌体拉结筋预留见下图:墙高超过 4m(100 厚墙高度超过 3m)时,在墙体半高处(一般结合门窗洞口上方过梁位置)设置与柱连接且沿墙全长贯穿得钢筋混凝土圈梁。圈梁截面为墙厚×200,配纵筋 4 12,箍筋 φ6200。柱(或抗震墙)施工时预埋 4 12 与水平系梁纵筋连接。圈梁遇过梁时,分别按截面、配筋较大者设置。2、拉结筋预留方法① 砌体拉结筋预埋件加工、制作第一步 拉结筋弯曲成型(每组 2 根)、φ16PVC 套管 1 根(长度 180mm)第二步 将拉结筋按实箭线方向塞入 PVC 套管内,预埋件即制作成型拉结筋预埋件实拍照片② 砌体拉结筋预埋第一步 绑扎柱(或剪力墙)钢筋在侧面标注好拉结筋位置第二步 按砌体拉结筋位置,放置拉结筋埋件,并用扎丝将两端固定在水平箍筋上,且尽量保证 PVC 套管紧贴外侧模板位置拉结筋埋设实拍照片③ 砌体拉结筋凿出第一步 模板拆除根据外露得 PVC 套管,将套管外露部分割除或凿碎 第二步 将套管内得拉结筋掰出调整至垂直于柱或剪力墙墙面位置④ 砌体拉结筋接长砌体施工前,用电弧焊得方式将拉结筋接长,然后再进行砌体施工。两 端 扎 牢 ,防止水泥浆流入套管内套 管 割除位置3、拉结筋预留预埋、构造柱平面布置图地下室拉结筋及构造柱平面布置图见本方案后附图,地上部分预留预埋及构造柱平面布置图待地上结构施工前另行绘制并报审。砌体拉结筋预留预埋以蓝图为准。附:地下室拉结筋及构造柱平面布置图 地下室梁底拉结筋预留平面布置图
