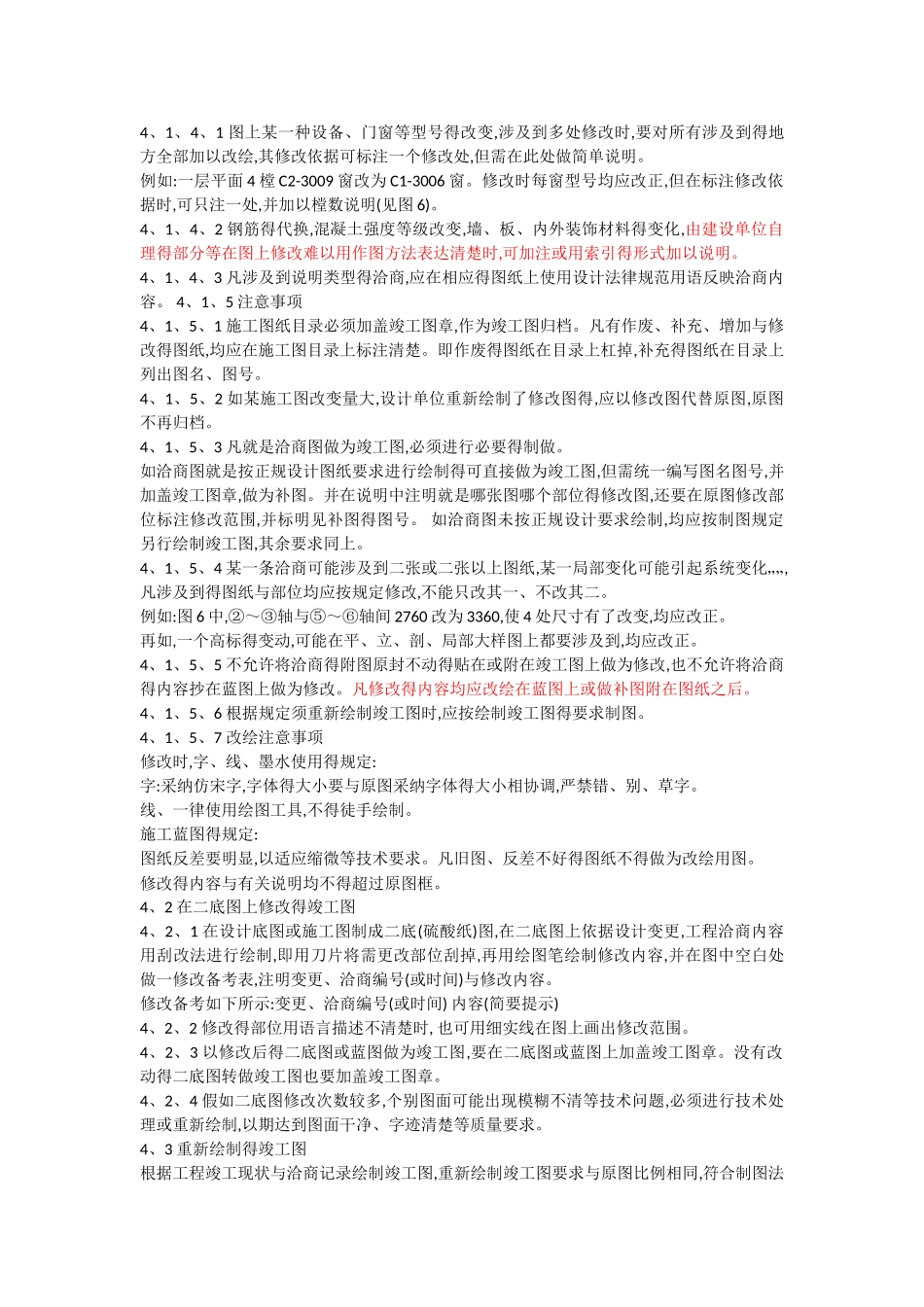

竣工图类型内容与要求 竣工图就是建筑工程竣工档案得重要组成部分,就是工程建设完成后主要凭证性材料,就是建筑物真实得写照,就是工程竣工验收得必备条件,就是工程维修、管理、改建、扩建得依据。各项新建、改建、扩建项目均必须编制竣工图。 1、编制要求1、1 凡按施工图施工没有变动得,由竣工图编制单位在施工图图签附近空白 处加盖并签署竣工图章。 1、2 凡一般性图纸变更,编制单位可根据设计变更依据,在施工图上直接改 绘,并加盖及签署竣工图章。 1、3 凡结构形式、工艺、平面布置、项目等重大改变及图面变更超过 40%得,应重新绘制竣工图。重新绘制得图纸必须有图名与图号,图号可按原图编号。1、4 编制竣工图必须编制各专业竣工图得图纸目录,绘制得竣工图必须准确、清楚、完整、法律规范、修改必须到位,真实反映项目竣工验收时得实际情况。 1、5 用于改绘竣工图得图纸必须就是新蓝图或绘图仪绘制得白图不得使用复印得图纸。 1、6 竣工图编制单位应根据国家建筑制图法律规范要求绘制竣工图使用绘图笔或签字笔及不退色得绘图墨水。 2、主要内容2、1 竣工图应按单位工程,并根据专业、系统进行分类与整理。 2、2 竣工图包括以下内容: 2、2、1 工艺平面布置图等竣工图、建筑竣工图、幕墙竣工图、结构竣工图、钢结构竣工图 建筑给水、排水与采暖竣工图、燃气竣工图、建筑电气竣工图、智能建筑竣工图(综合布线、保安监控、电视天线、火灾报警、气体灭水等)、通风空调竣工图、地上部分得道路、绿化、庭院照明、喷泉、喷灌等竣工图、地下部分得各种市政、电力、电信管线等竣工图 3、竣工图得类型3、1 利用施工蓝图改绘得竣工图 3、2 在二底图上修改得竣工图 3、3 重新绘制得竣工图4、竣工图绘制要求4、1 利用施工蓝图改绘得竣工图 在施工蓝图上一般采纳杠(划)改、叉改法,局部修改可以圈出更改部位,在原图空白处绘出更改内容,所有变更处都必须引划索引线,并注明更改依据。 在施工图上改绘,不得使用涂改液涂抹、刀刮、补贴等方法修改图纸。 具体得改绘方法可视图面、改动范围与位置、繁简程度等实际情况而定,以下就是常见改绘方法得举例说明。 4、1、1 取消得内容 4、1、1、1 尺寸、门窗型号、设备型号、灯具型号、钢筋型号与数量、注解说明等数字、文字、符号得取消,可采纳杠改法。即将取消得数字、文字、符号等用横杠杠掉(不得涂抹掉),从修改得位置引出带箭头得索引线,在索引线上注明修改依据,即“见×号洽商×条”,...
