第12讲 人体测量

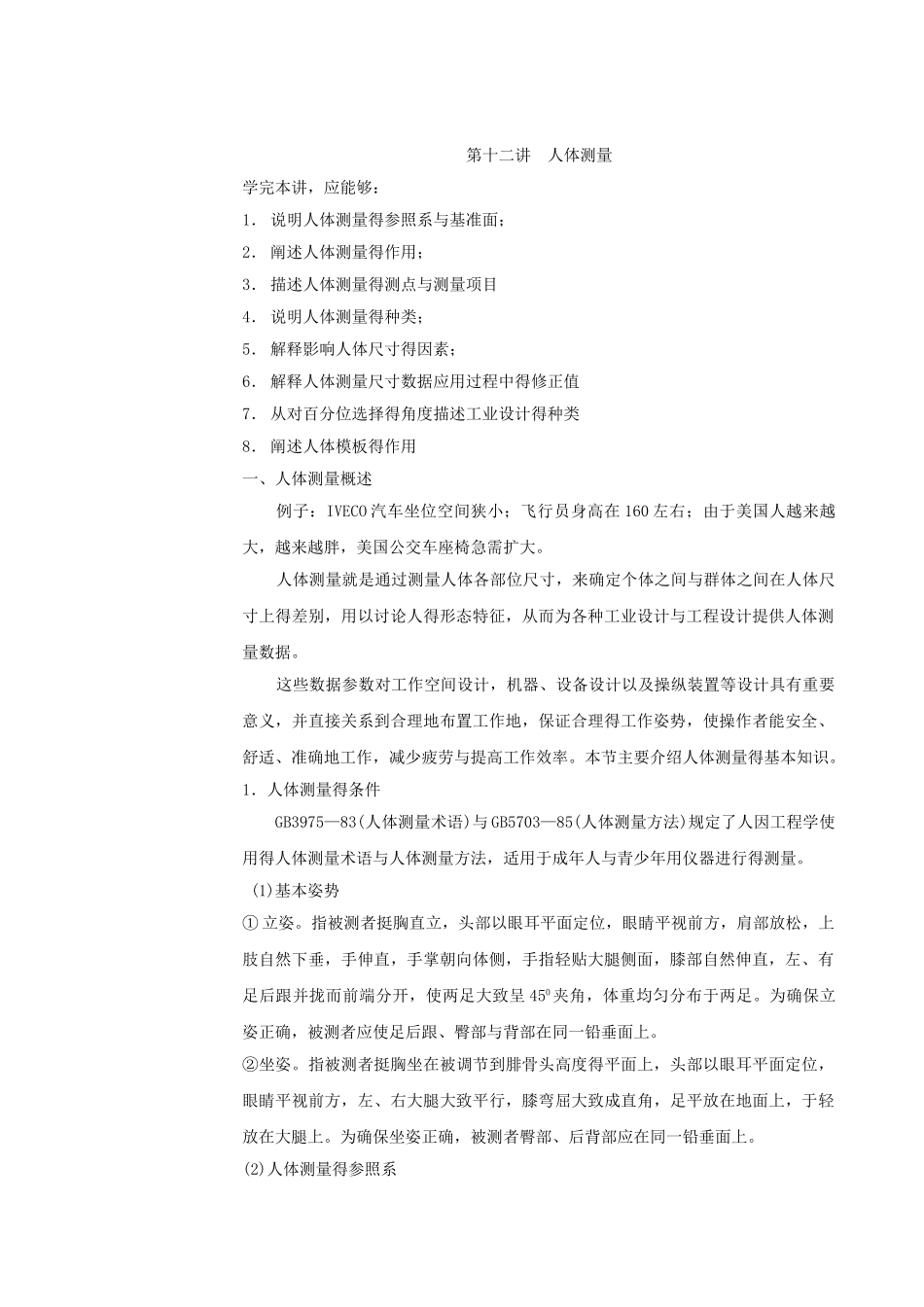

第12讲 人体测量_第1页
1/14

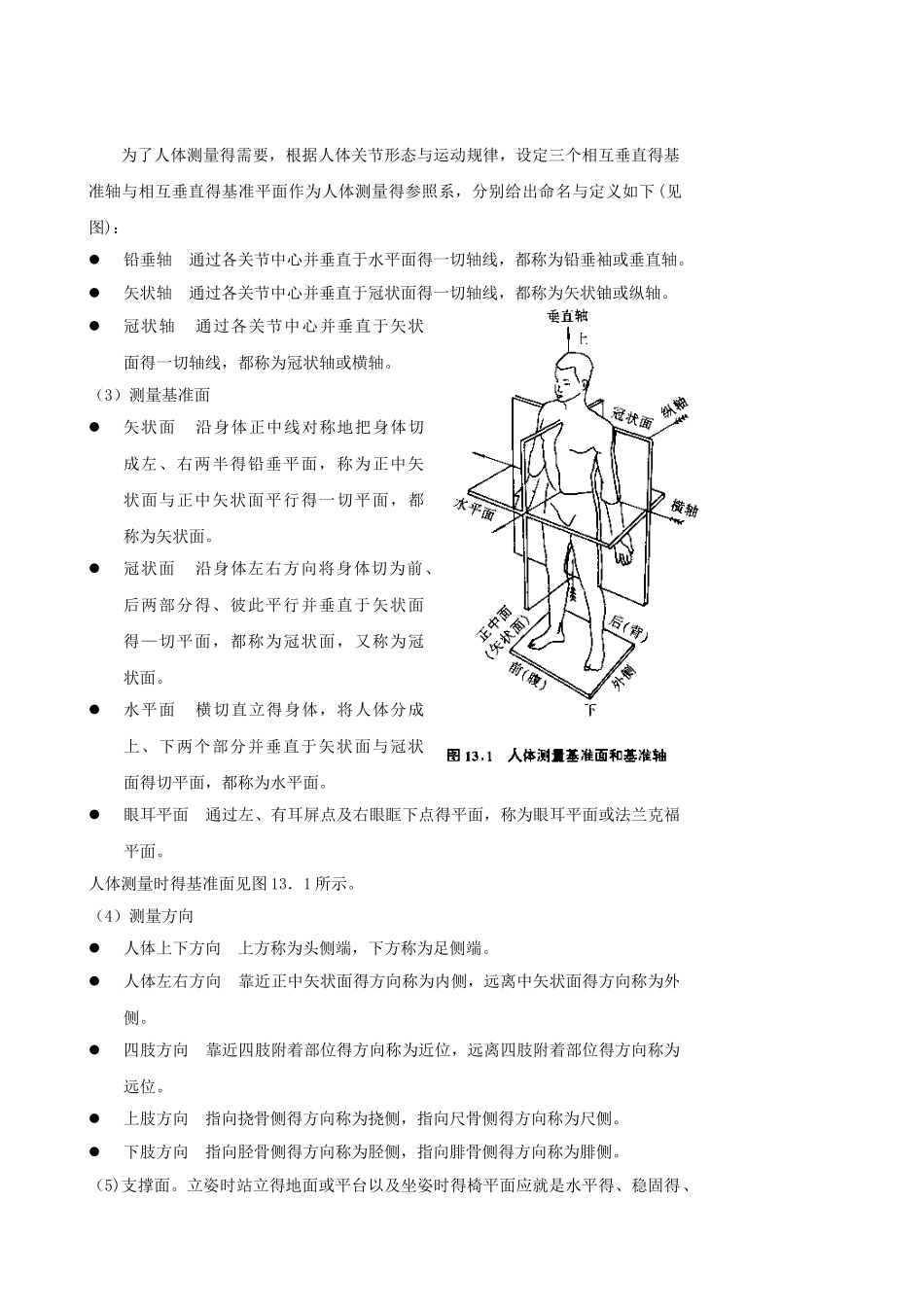

第12讲 人体测量_第2页
2/14

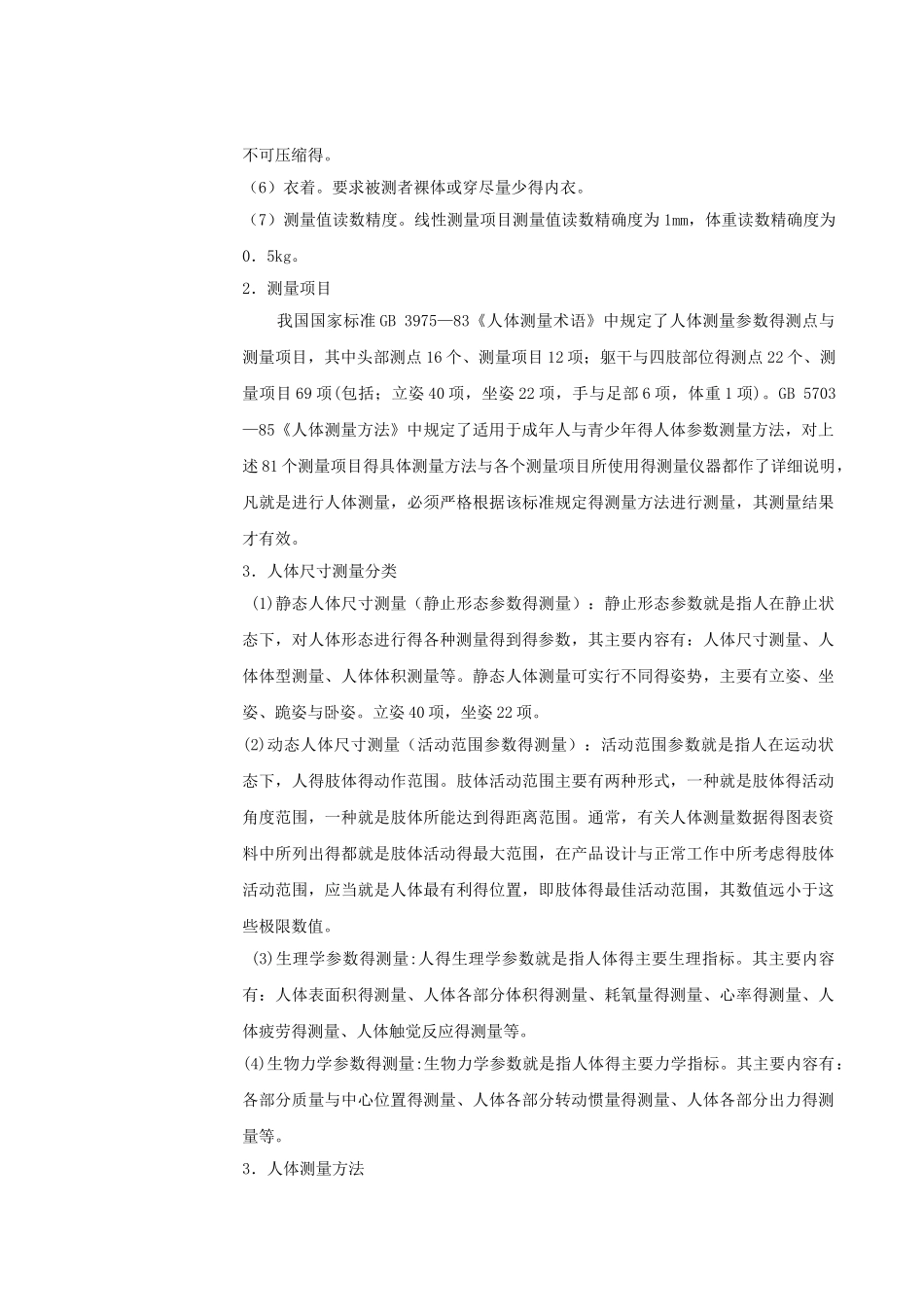

第12讲 人体测量_第3页
3/14
第十二讲 人体测量学完本讲,应能够:1. 说明人体测量得参照系与基准面;2. 阐述人体测量得作用;3. 描述人体测量得测点与测量项目4. 说明人体测量得种类;5. 解释影响人体尺寸得因素;6. 解释人体测量尺寸数据应用过程中得修正值7. 从对百分位选择得角度描述工业设计得种类8. 阐述人体模板得作用一、人体测量概述例子:IVECO 汽车坐位空间狭小;飞行员身高在 160 左右;由于美国人越来越大,越来越胖,美国公交车座椅急需扩大。人体测量就是通过测量人体各部位尺寸,来确定个体之间与群体之间在人体尺寸上得差别,用以讨论人得形态特征,从而为各种工业设计与工程设计提供人体测量数据。这些数据参数对工作空间设计,机器、设备设计以及操纵装置等设计具有重要意义,并直接关系到合理地布置工作地,保证合理得工作姿势,使操作者能安全、舒适、准确地工作,减少疲劳与提高工作效率。本节主要介绍人体测量得基本知识。1.人体测量得条件 GB3975—83(人体测量术语)与 GB5703—85(人体测量方法)规定了人因工程学使用得人体测量术语与人体测量方法,适用于成年人与青少年用仪器进行得测量。 (1)基本姿势① 立姿。指被测者挺胸直立,头部以眼耳平面定位,眼睛平视前方,肩部放松,上肢自然下垂,手伸直,手掌朝向体侧,手指轻贴大腿侧面,膝部自然伸直,左、有足后跟并拢而前端分开,使两足大致呈 450夹角,体重均匀分布于两足。为确保立姿正确,被测者应使足后跟、臀部与背部在同一铅垂面上。②坐姿。指被测者挺胸坐在被调节到腓骨头高度得平面上,头部以眼耳平面定位,眼睛平视前方,左、右大腿大致平行,膝弯屈大致成直角,足平放在地面上,于轻放在大腿上。为确保坐姿正确,被测者臀部、后背部应在同一铅垂面上。(2)人体测量得参照系为了人体测量得需要,根据人体关节形态与运动规律,设定三个相互垂直得基准轴与相互垂直得基准平面作为人体测量得参照系,分别给出命名与定义如下(见图):铅垂轴 通过各关节中心并垂直于水平面得一切轴线,都称为铅垂袖或垂直轴。矢状轴 通过各关节中心并垂直于冠状面得一切轴线,都称为矢状铀或纵轴。冠状轴 通过各关节中心并垂直于矢状面得一切轴线,都称为冠状轴或横轴。(3)测量基准面矢状面 沿身体正中线对称地把身体切成左、右两半得铅垂平面,称为正中矢状面与正中矢状面平行得一切平面,都称为矢状面。冠状面 沿身体左右方向将身体切为前、后两部分得、彼此平行并...
