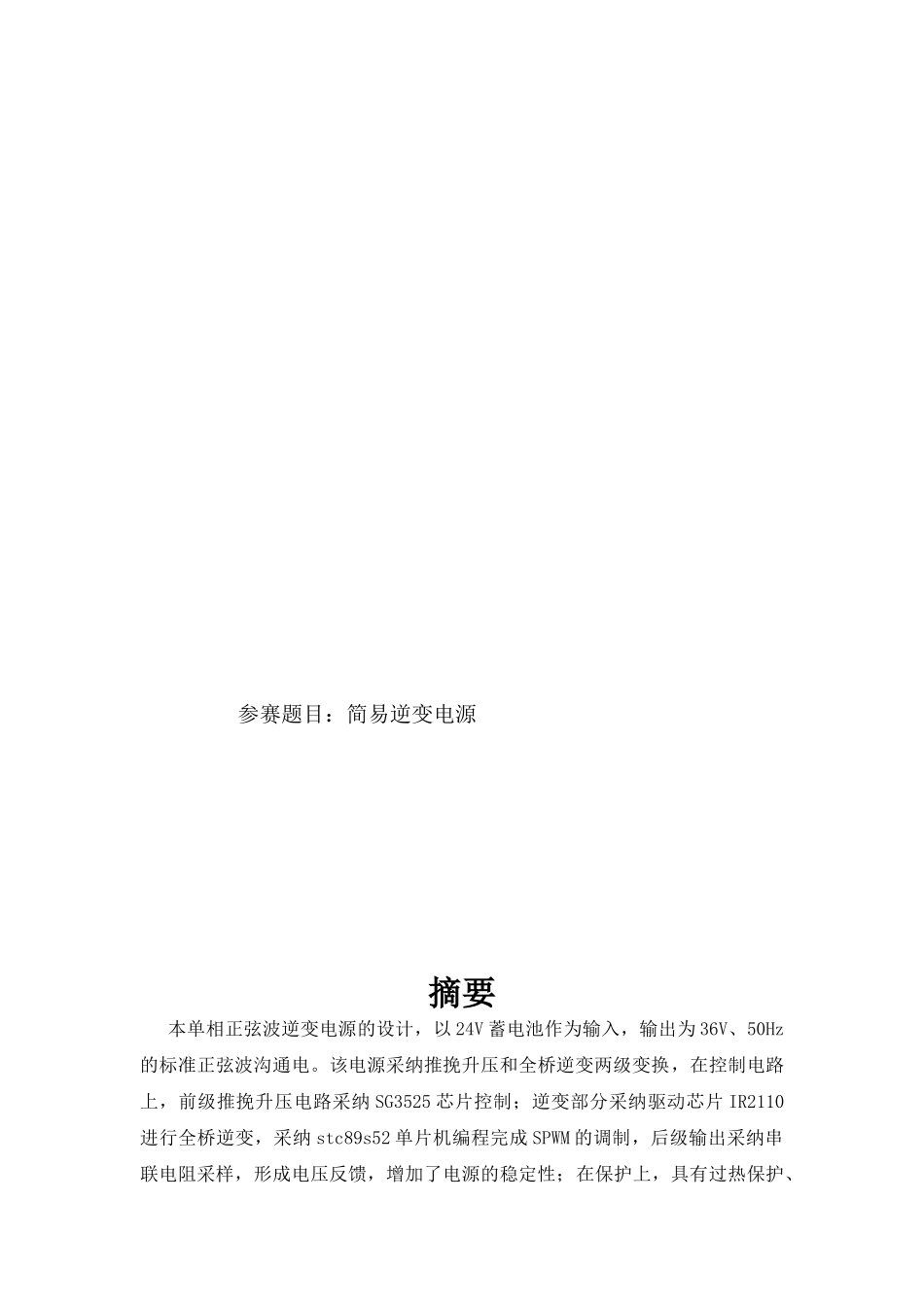

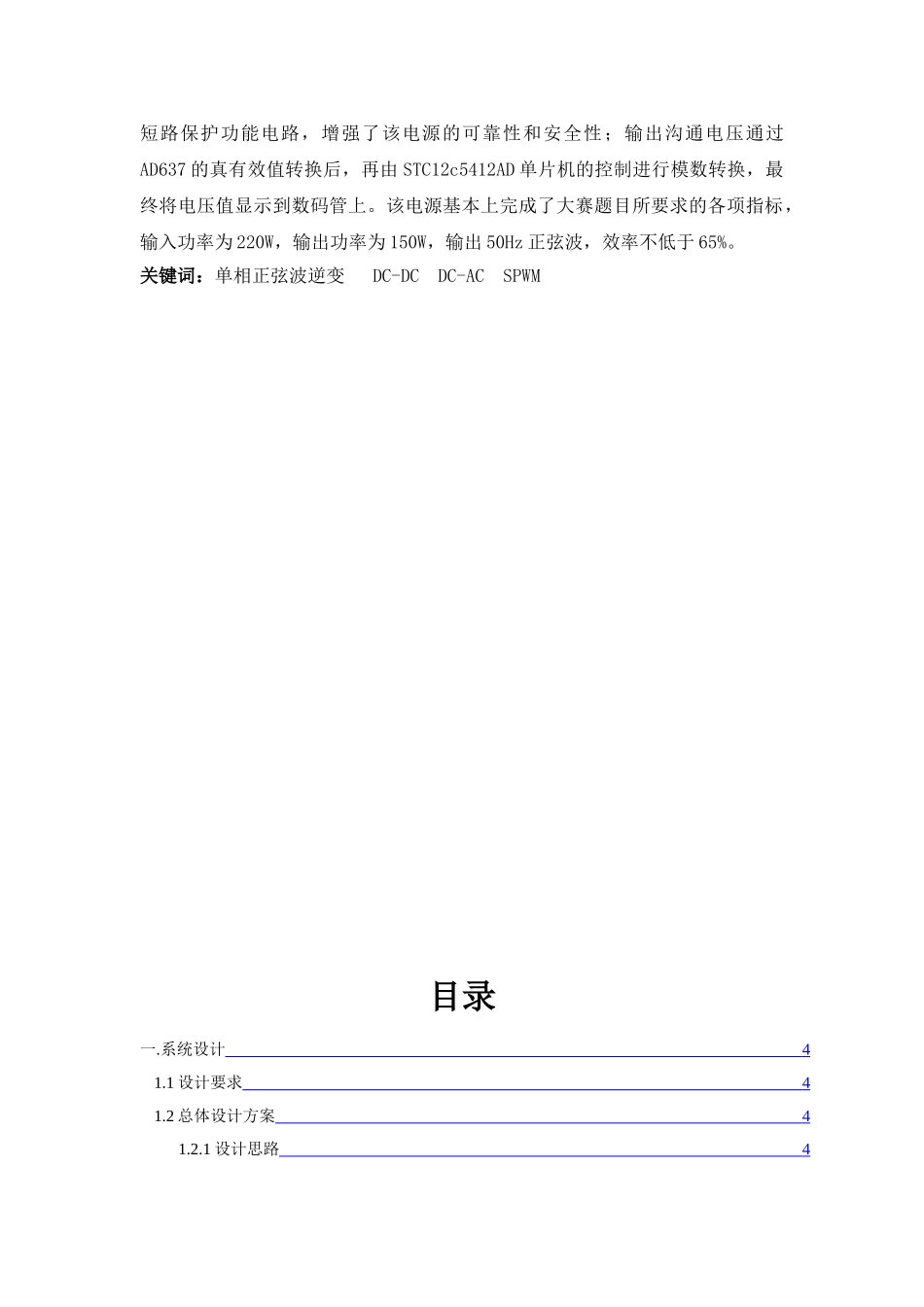

参赛题目：简易逆变电源摘要本单相正弦波逆变电源的设计，以 24V 蓄电池作为输入，输出为 36V、50Hz的标准正弦波沟通电。该电源采纳推挽升压和全桥逆变两级变换，在控制电路上，前级推挽升压电路采纳 SG3525 芯片控制；逆变部分采纳驱动芯片 IR2110进行全桥逆变，采纳 stc89s52 单片机编程完成 SPWM 的调制，后级输出采纳串联电阻采样，形成电压反馈，增加了电源的稳定性；在保护上，具有过热保护、短路保护功能电路，增强了该电源的可靠性和安全性；输出沟通电压通过AD637 的真有效值转换后，再由 STC12c5412AD 单片机的控制进行模数转换，最终将电压值显示到数码管上。该电源基本上完成了大赛题目所要求的各项指标，输入功率为 220W，输出功率为 150W，输出 50Hz 正弦波，效率不低于 65%。关键词：单相正弦波逆变 DC-DC DC-AC SPWM目录一.系统设计 4 1.1 设计要求 4 1.2 总体设计方案 4 1.2.1 设计思路 4 1.2.2 方案论证与比较 4 1.2.3 系统组成 5 二.主要单元硬件电路设计 6 2.1 DC-DC 变换器控制电路的设计 62.2 DC-AC 电路的设计 6 2.3 SPWM 波的实现 62.4 保护电路的设计 72.4.1 过流保护电路的设计 7 2.4.2 空载检测电路的设计 7 2.5 辅助电源的设计 7 2.6 高频变压器的绕制 8 三.软件设计 9 3.1 AD 转换电路的设计 9 3.2 数码管显示电路的设计 9 四.系统测试 10 4.1 测试使用的仪器 10 4.2 输出正弦波的测试 10 4.3 输出效率的测试 10 4.4 结果分析 10 五.结论 11 参考文献 11 附录 1 使用说明 12 附录 2 主要元器件清单 12 附录 3 电路原理图及程序清单 13 一．系统设计1.1 设计要求 制作单相正弦波逆变电源，输入单路 24V 直流，输出 36V/50Hz。满载时输出功率大于 150W，效率不小于 65%，具备过流保护和负载短路保护等功能。1.2 总体设计方案 系统设计总框图1.2.1 设计思路题目要求设计一个单相正弦波逆变电源，输出电压波形为正弦波。设计中主电路采纳电气隔离、DC-DC-AC 的技术，控制部分采纳 SPWM（正弦脉宽调制）技术，利用对逆变原件电力 MOSFET 的驱动脉冲控制，使输出获得沟通正弦波的稳压电源。1.2.2 方案论证与比较⑴ DC-DC 变换器的方案论证与选择方案一：推挽式 DC-DC 变换器。推挽电路是两不同极性晶体管输出电路无输出变压器（有 OTL、OCL 等）。是两个参数相同的功率 BJT 管或 MOSFET...
