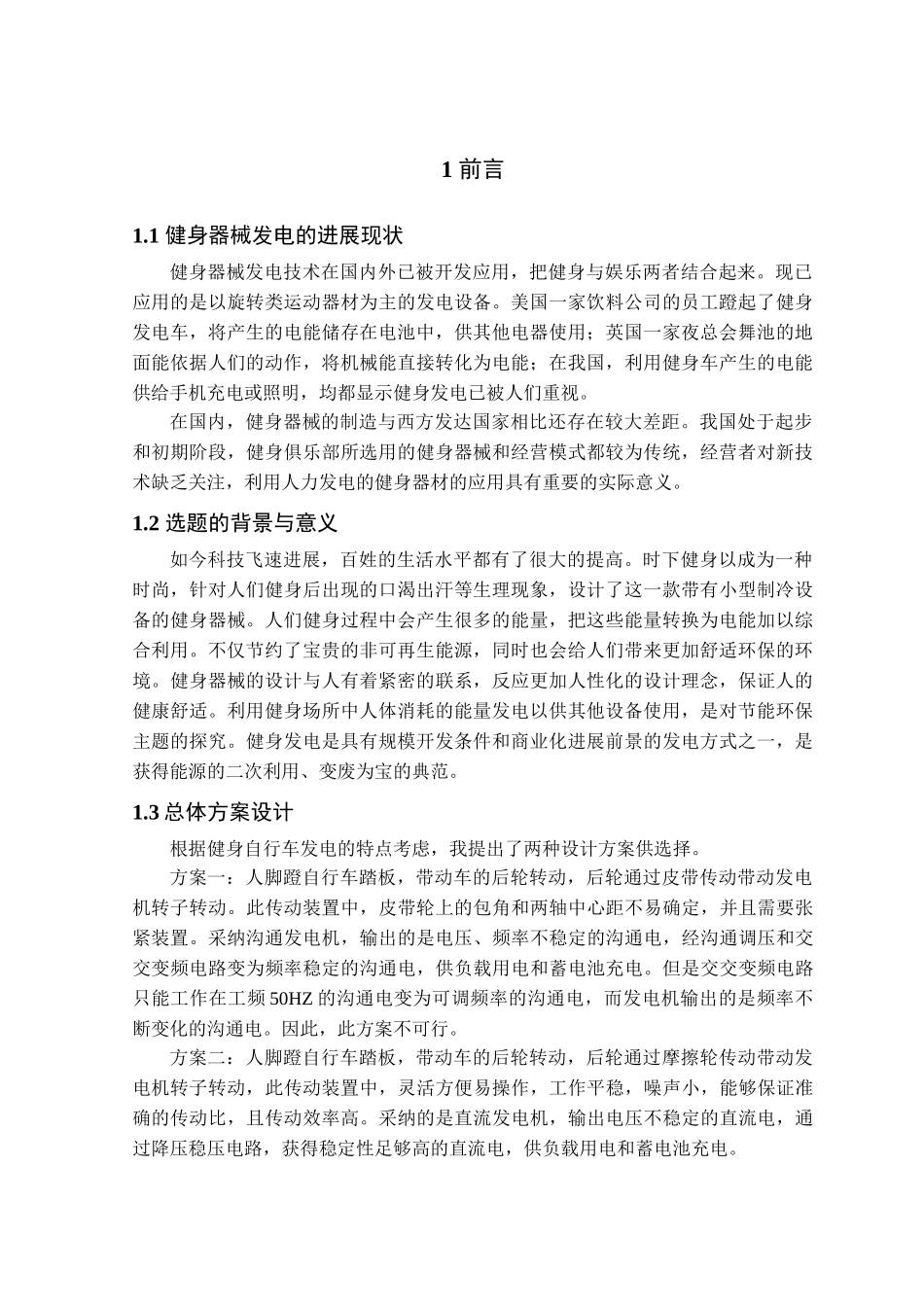

1 前言1.1 健身器械发电的进展现状健身器械发电技术在国内外已被开发应用，把健身与娱乐两者结合起来。现已应用的是以旋转类运动器材为主的发电设备。美国一家饮料公司的员工蹬起了健身发电车，将产生的电能储存在电池中，供其他电器使用；英国一家夜总会舞池的地面能依据人们的动作，将机械能直接转化为电能；在我国，利用健身车产生的电能供给手机充电或照明，均都显示健身发电已被人们重视。在国内，健身器械的制造与西方发达国家相比还存在较大差距。我国处于起步和初期阶段，健身俱乐部所选用的健身器械和经营模式都较为传统，经营者对新技术缺乏关注，利用人力发电的健身器材的应用具有重要的实际意义。1.2 选题的背景与意义如今科技飞速进展，百姓的生活水平都有了很大的提高。时下健身以成为一种时尚，针对人们健身后出现的口渴出汗等生理现象，设计了这一款带有小型制冷设备的健身器械。人们健身过程中会产生很多的能量，把这些能量转换为电能加以综合利用。不仅节约了宝贵的非可再生能源，同时也会给人们带来更加舒适环保的环境。健身器械的设计与人有着紧密的联系，反应更加人性化的设计理念，保证人的健康舒适。利用健身场所中人体消耗的能量发电以供其他设备使用，是对节能环保主题的探究。健身发电是具有规模开发条件和商业化进展前景的发电方式之一，是获得能源的二次利用、变废为宝的典范。1.3 总体方案设计根据健身自行车发电的特点考虑，我提出了两种设计方案供选择。方案一：人脚蹬自行车踏板，带动车的后轮转动，后轮通过皮带传动带动发电机转子转动。此传动装置中，皮带轮上的包角和两轴中心距不易确定，并且需要张紧装置。采纳沟通发电机，输出的是电压、频率不稳定的沟通电，经沟通调压和交交变频电路变为频率稳定的沟通电，供负载用电和蓄电池充电。但是交交变频电路只能工作在工频 50HZ 的沟通电变为可调频率的沟通电，而发电机输出的是频率不断变化的沟通电。因此，此方案不可行。方案二：人脚蹬自行车踏板，带动车的后轮转动，后轮通过摩擦轮传动带动发电机转子转动，此传动装置中，灵活方便易操作，工作平稳，噪声小，能够保证准确的传动比，且传动效率高。采纳的是直流发电机，输出电压不稳定的直流电，通过降压稳压电路，获得稳定性足够高的直流电，供负载用电和蓄电池充电。因此，通过以上两种方案比较，我选择方案二。1.3.1 整体设计思路1.3.2 整体构造分析利用健身自行车链轮、摩擦轮的机械传动，带动微...
