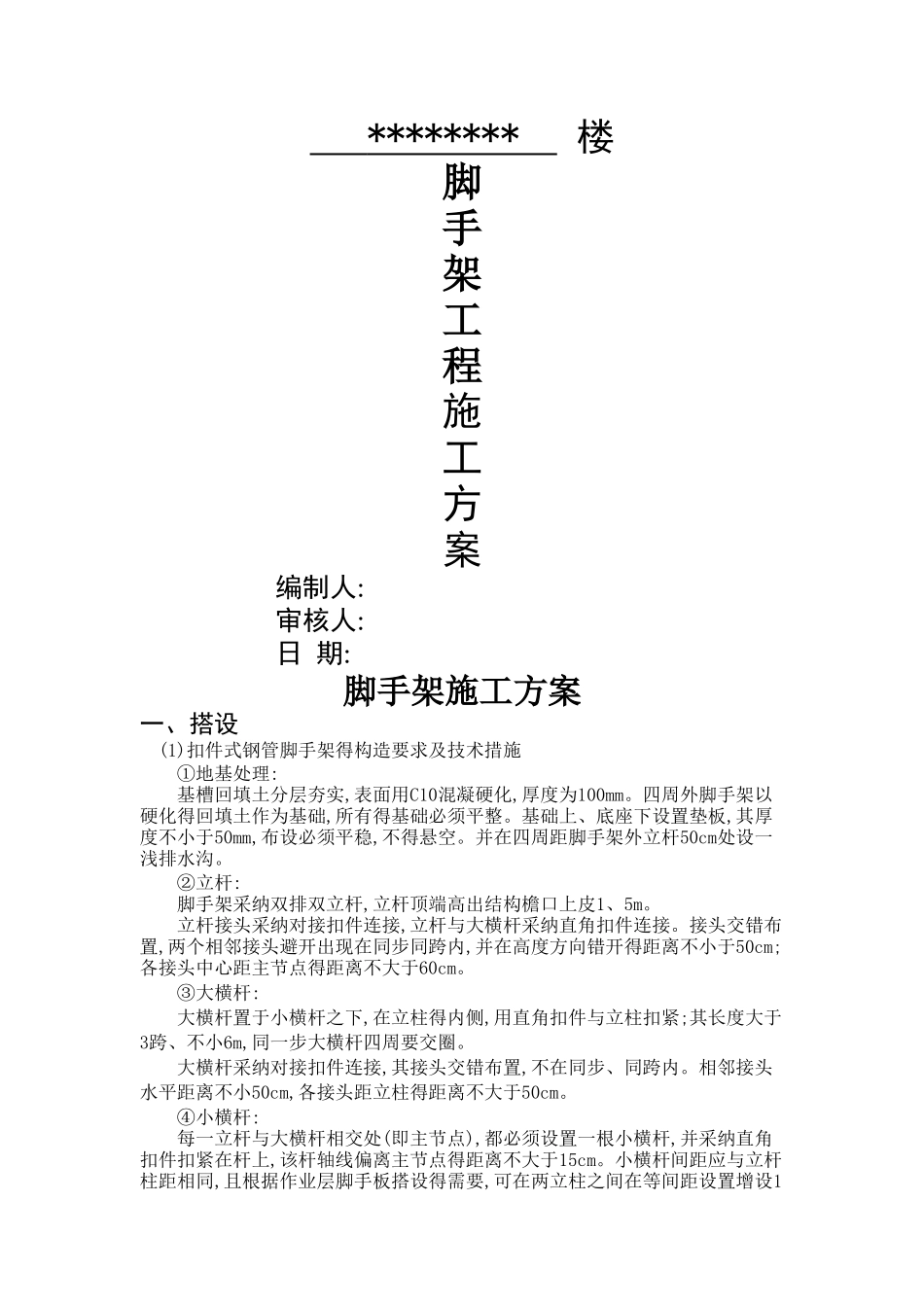

落地式钢管脚手架施工方案

******** 楼 脚手架工程施工方案编制人:审核人:日 期:脚手架施工方案一、搭设(1)扣件式钢管脚手架得构造要求及技术措施①地基处理:基槽回填土分层夯实,表面用C10混凝硬化,厚度为100mm。四周外脚手架以硬化得回填土作为基础,所有得基础必须平整。基础上、底座下设置垫板,其厚度不小于50mm,布设必须平稳,不得悬空。并在四周距脚手架外立杆50cm处设一浅排水沟。②立杆:脚手架采纳双排双立杆,立杆顶端高出结构檐口上皮1、5m。立杆接头采纳对接扣件连接,立杆与大横杆采纳直角扣件连接。接头交错布置,两个相邻接头避开出现在同步同跨内,并在高度方向错开得距离不小于50cm;各接头中心距主节点得距离不大于60cm。③大横杆:大横杆置于小横杆之下,在立柱得内侧,用直角扣件与立柱扣紧;其长度大于3跨、不小6m,同一步大横杆四周要交圈。大横杆采纳对接扣件连接,其接头交错布置,不在同步、同跨内。相邻接头水平距离不小50cm,各接头距立柱得距离不大于50cm。④小横杆:每一立杆与大横杆相交处(即主节点),都必须设置一根小横杆,并采纳直角扣件扣紧在杆上,该杆轴线偏离主节点得距离不大于15cm。小横杆间距应与立杆柱距相同,且根据作业层脚手板搭设得需要,可在两立柱之间在等间距设置增设1～2根小横杆,其最大间距不大75cm。小横杆伸出外排大横杆边缘距离不小于10cm;伸出里排大横杆距结构外边缘15cm,且不大于44cm。上、下层小横杆应在立杆处错开布置,同层得相临小横杆在立柱处相向布置。⑤纵、横向扫地杆:纵向扫地杆采纳直角扣件固定在距底座下皮20cm处得立柱上,横向扫地杆则用直角扣固定在紧靠纵向扫地杆上方得立柱上。靠边坡得立柱轴线到边坡得距离不小于50cm,并对此立杆实行斜拉加固措施。⑥剪刀撑:本脚手架采纳剪刀撑与横向斜撑相结合得方式,随立柱、纵横向水平杆同步搭设,用通长剪刀撑沿架高连续布置。双立杆部位采纳双杆通长剪刀撑,单立杆部位则采纳单杆通长剪刀撑。剪刀撑每6步4跨设置一道,斜杆与地面得夹角在45°～60°之间。斜杆相交点处于同一直线上,并沿架高连续布置。剪刀撑得一根斜杆扣在立柱上,另一根斜杆扣在小横杆伸出得端头上,两端分别用旋转扣件固定,在其中间增加2～4个扣结点。所有固定点距主节点距离不大于15cm。最下部得斜杆与立杆得连接点距地面得高度控制在30cm内。剪刀撑得杆件连接采纳搭接,其搭接长度≥100cm,并用不少于2个旋转扣件固定,端部扣件盖板得边缘至杆端得距离≥10cm。横向斜撑搭设在主楼脚手架部位,在同节内、由底至顶层呈“之”...
