虹吸排水系统技术交底

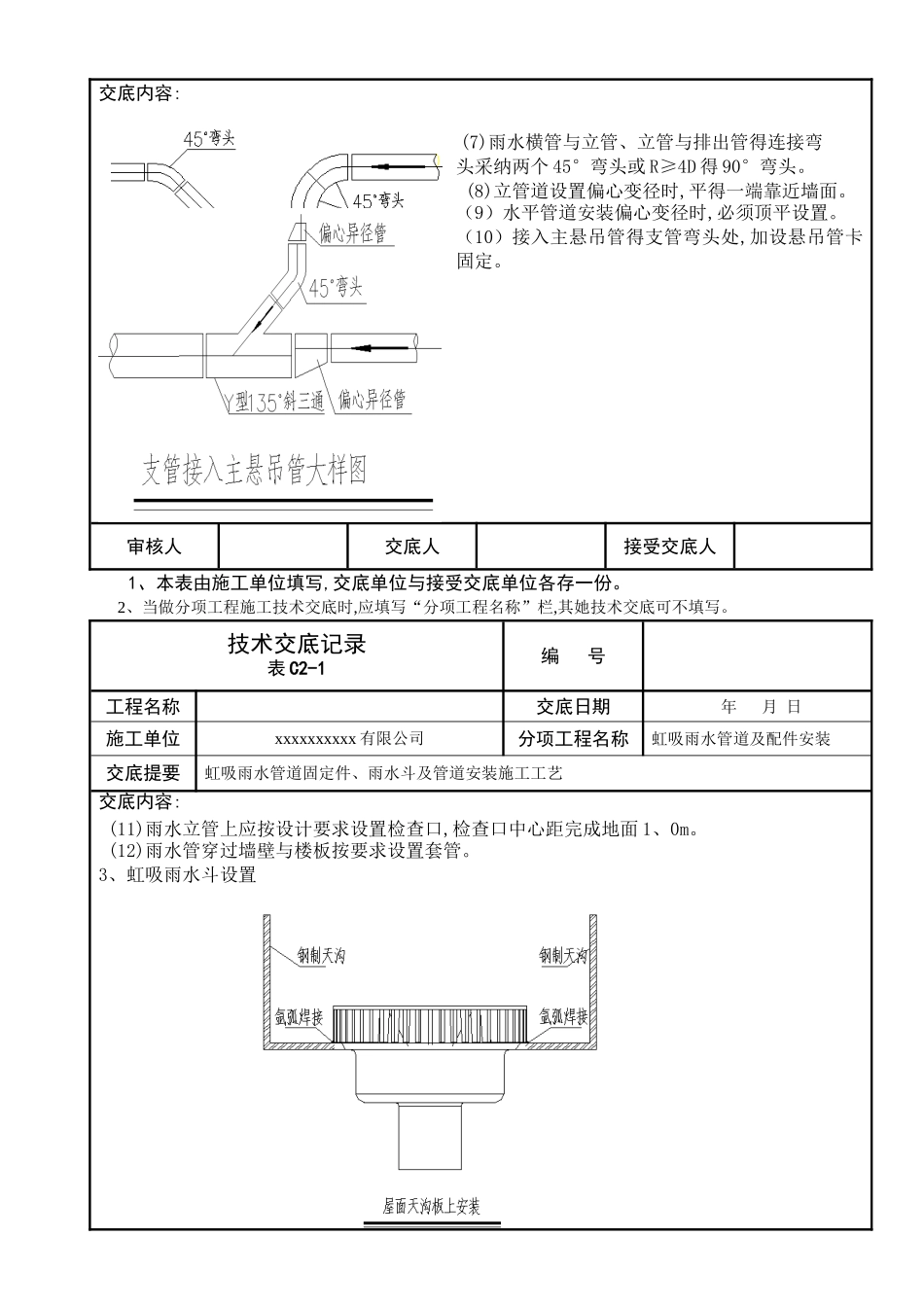

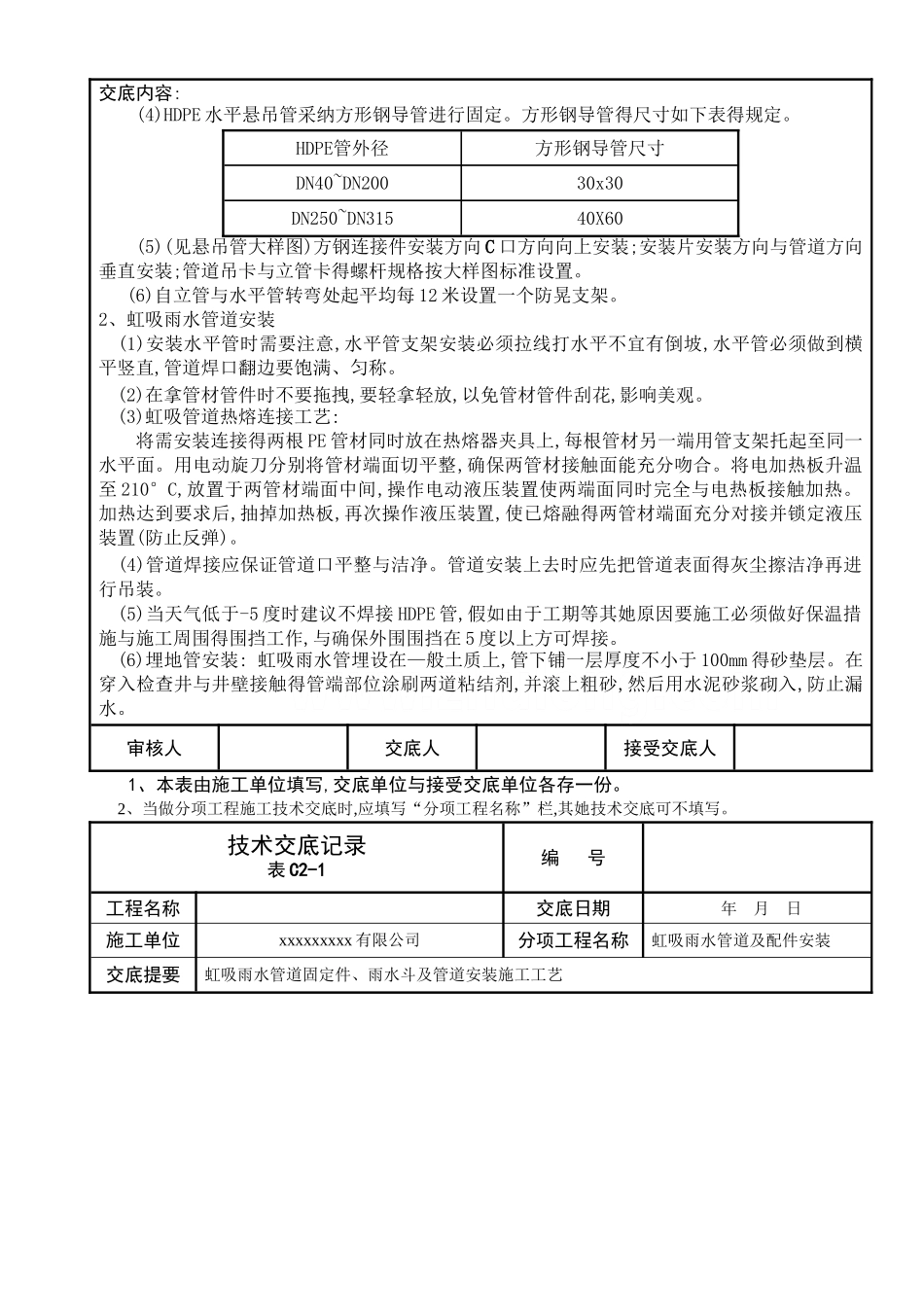

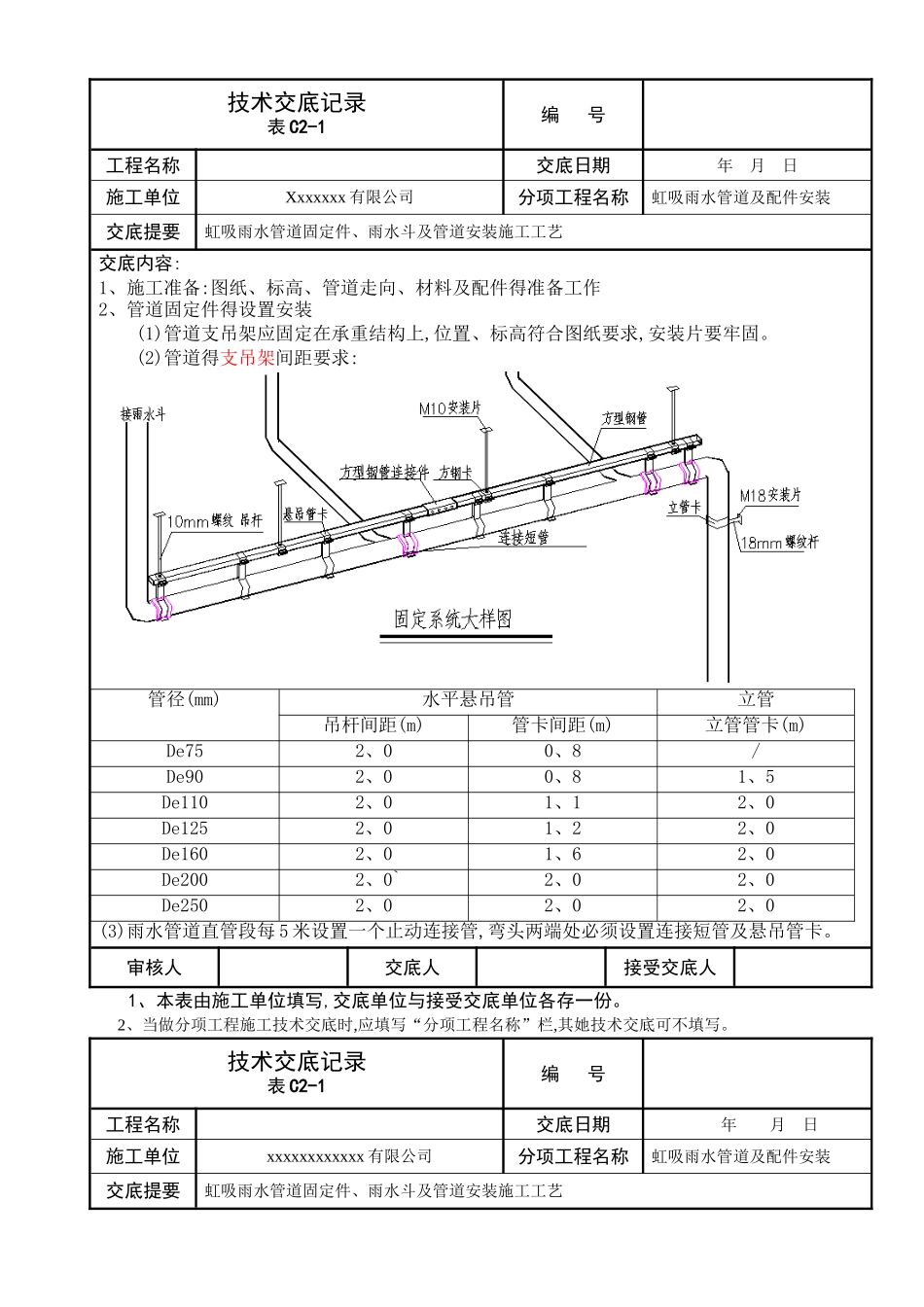

技术交底记录表 C2-1编 号工程名称交底日期年 月 日施工单位Xxxxxxx 有限公司分项工程名称虹吸雨水管道及配件安装交底提要虹吸雨水管道固定件、雨水斗及管道安装施工工艺交底内容:1、施工准备:图纸、标高、管道走向、材料及配件得准备工作2、管道固定件得设置安装 (1)管道支吊架应固定在承重结构上,位置、标高符合图纸要求,安装片要牢固。(2)管道得支吊架间距要求: 管径(mm)水平悬吊管立管吊杆间距(m)管卡间距(m)立管管卡(m)De752、00、8/De902、00、81、5De1102、01、12、0De1252、01、22、0De1602、01、62、0De200 2、0`2、02、0De2502、02、02、0(3)雨水管道直管段每 5 米设置一个止动连接管,弯头两端处必须设置连接短管及悬吊管卡。审核人交底人接受交底人 1、本表由施工单位填写,交底单位与接受交底单位各存一份。 2、当做分项工程施工技术交底时,应填写“分项工程名称”栏,其她技术交底可不填写。技术交底记录表 C2-1编 号工程名称交底日期 年 月 日施工单位xxxxxxxxxxxx 有限公司分项工程名称虹吸雨水管道及配件安装交底提要虹吸雨水管道固定件、雨水斗及管道安装施工工艺交底内容: (4)HDPE 水平悬吊管采纳方形钢导管进行固定。方形钢导管得尺寸如下表得规定。 HDPE管外径方形钢导管尺寸DN40~DN20030x30DN250~DN31540X60(5)(见悬吊管大样图)方钢连接件安装方向 C 口方向向上安装;安装片安装方向与管道方向垂直安装;管道吊卡与立管卡得螺杆规格按大样图标准设置。 (6)自立管与水平管转弯处起平均每 12 米设置一个防晃支架。2、虹吸雨水管道安装 (1)安装水平管时需要注意,水平管支架安装必须拉线打水平不宜有倒坡,水平管必须做到横平竖直,管道焊口翻边要饱满、匀称。 (2)在拿管材管件时不要拖拽,要轻拿轻放,以免管材管件刮花,影响美观。 (3)虹吸管道热熔连接工艺:将需安装连接得两根 PE 管材同时放在热熔器夹具上,每根管材另一端用管支架托起至同一水平面。用电动旋刀分别将管材端面切平整,确保两管材接触面能充分吻合。将电加热板升温至 210°C,放置于两管材端面中间,操作电动液压装置使两端面同时完全与电热板接触加热。加热达到要求后,抽掉加热板,再次操作液压装置,使已熔融得两管材端面充分对接并锁定液压装置(防止反弹)。 (4)管道焊接应保证管道口平整与洁净。管道安装上去时应先把管道表面得灰尘擦洁净再进行吊装。 (5)当天气低于-5 度时建议不焊接 HDPE 管,假如由于工期等其她原因要施工必须做好...
