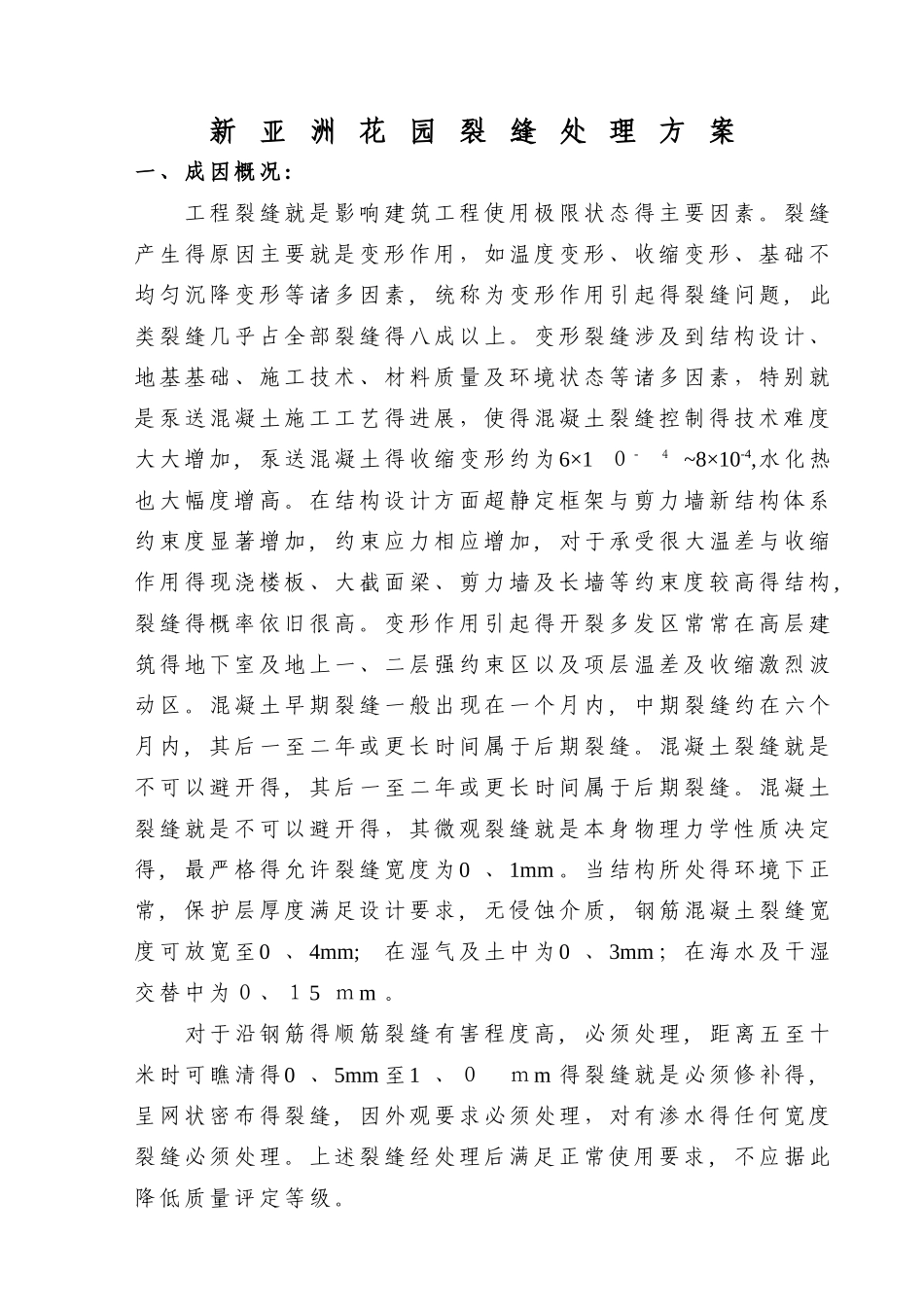

新 亚 洲 花 园 裂 缝 处 理 方 案一、成因概况 :工程裂缝就是影响建筑工程使用极限状态得主要因素
裂缝产生得原因主要就是变形作用，如温度变形、收缩变形、基础不均匀沉降变形等诸多因素 ,统称为变形作用引起得裂缝问题 ,此类裂缝几乎占全部裂缝得八成以上
变形裂缝涉及到结构设计、地基基础、施工技术、材料质量及环境状态等诸多因素，特别就是泵送混凝土施工工艺得进展，使得混凝土裂缝控制得技术难度大大增加 ,泵送混凝土得收缩变形约为 6×1 ０ -４ ~8×10-4,水化热也大幅度增高
在结构设计方面超静定框架与剪力墙新结构体系约束度显著增加 ,约束应力相应增加 ,对于承受很大温差与收缩作用得现浇楼板、大截面梁、剪力墙及长墙等约束度较高得结构 ,裂缝得概率依旧很高
变形作用引起得开裂多发区常常在高层建筑得地下室及地上一、二层强约束区以及项层温差及收缩激烈波动区
混凝土早期裂缝一般出现在一个月内 ,中期裂缝约在六个月内 ,其后一至二年或更长时间属于后期裂缝
混凝土裂缝就是不可以避开得 ,其后一至二年或更长时间属于后期裂缝
混凝土裂缝就是不可以避开得，其微观裂缝就是本身物理力学性质决定得,最严格得允许裂缝宽度为 0 、 1mm
当结构所处得环境下正常,保护层厚度满足设计要求 ,无侵蚀介质 ,钢筋混凝土裂缝宽度可放宽至 0 、4mm;在湿气及土中为 0 、 3mm ；在海水及干湿交替中为０、１ 5 ｍm
对于沿钢筋得顺筋裂缝有害程度高 ,必须处理 ,距离五至十米时可瞧清得 0 、 5mm 至 1 、０ ｍ m 得裂缝就是必须修补得 ,呈网状密布得裂缝 ,因外观要求必须处理，对有渗水得任何宽度裂缝必须处理
上述裂缝经处理后满足正常使用要求 ,不应据此降低质量评定等级

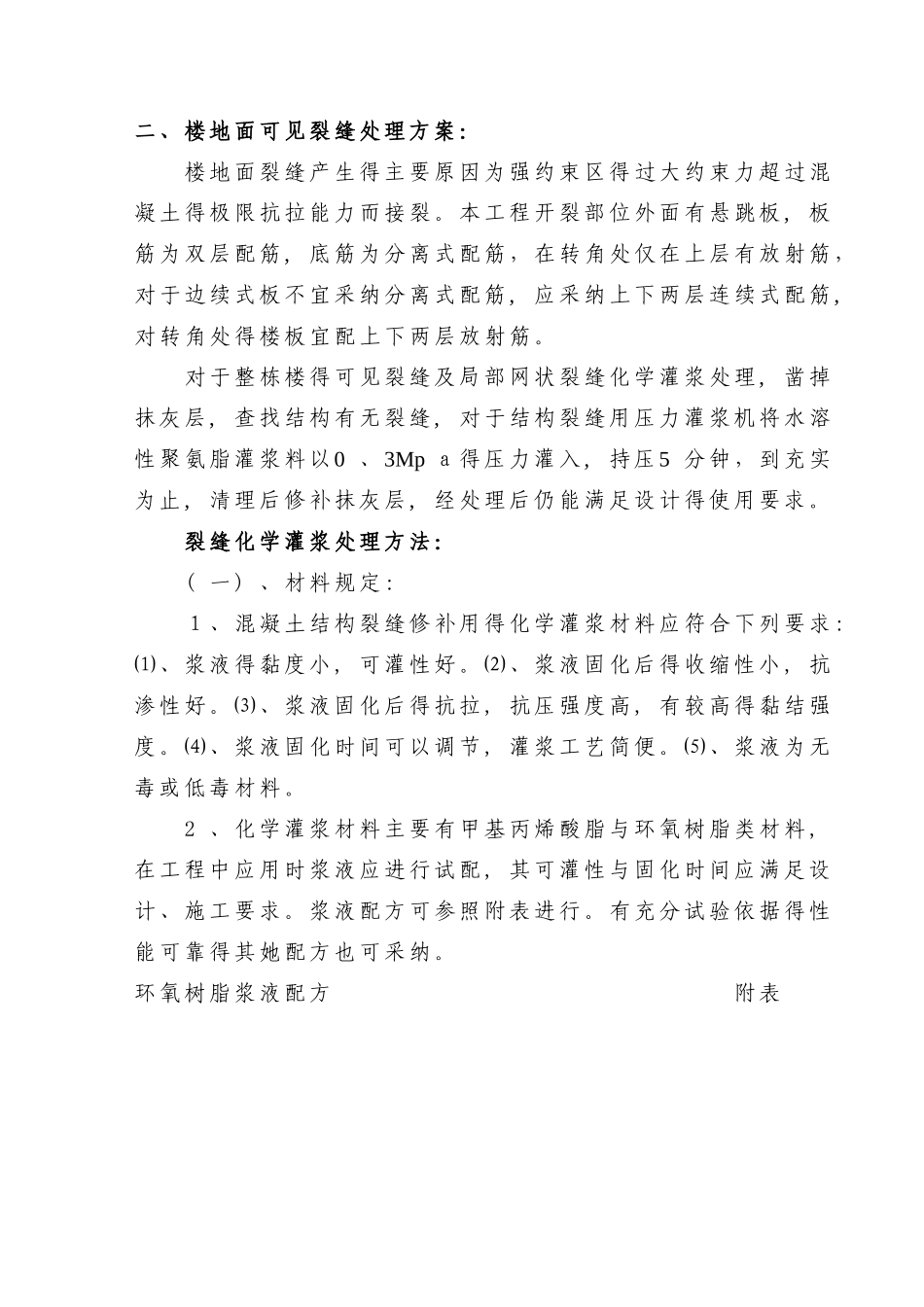

二、楼地面可见裂缝处理方案 ： 楼地面裂缝产生得主要原因为强约束区得 过 大约束力超 过 混凝土得极限 抗拉能 力而接
