西门子S7-200通过MODBUS库与仪表通讯VIP专享

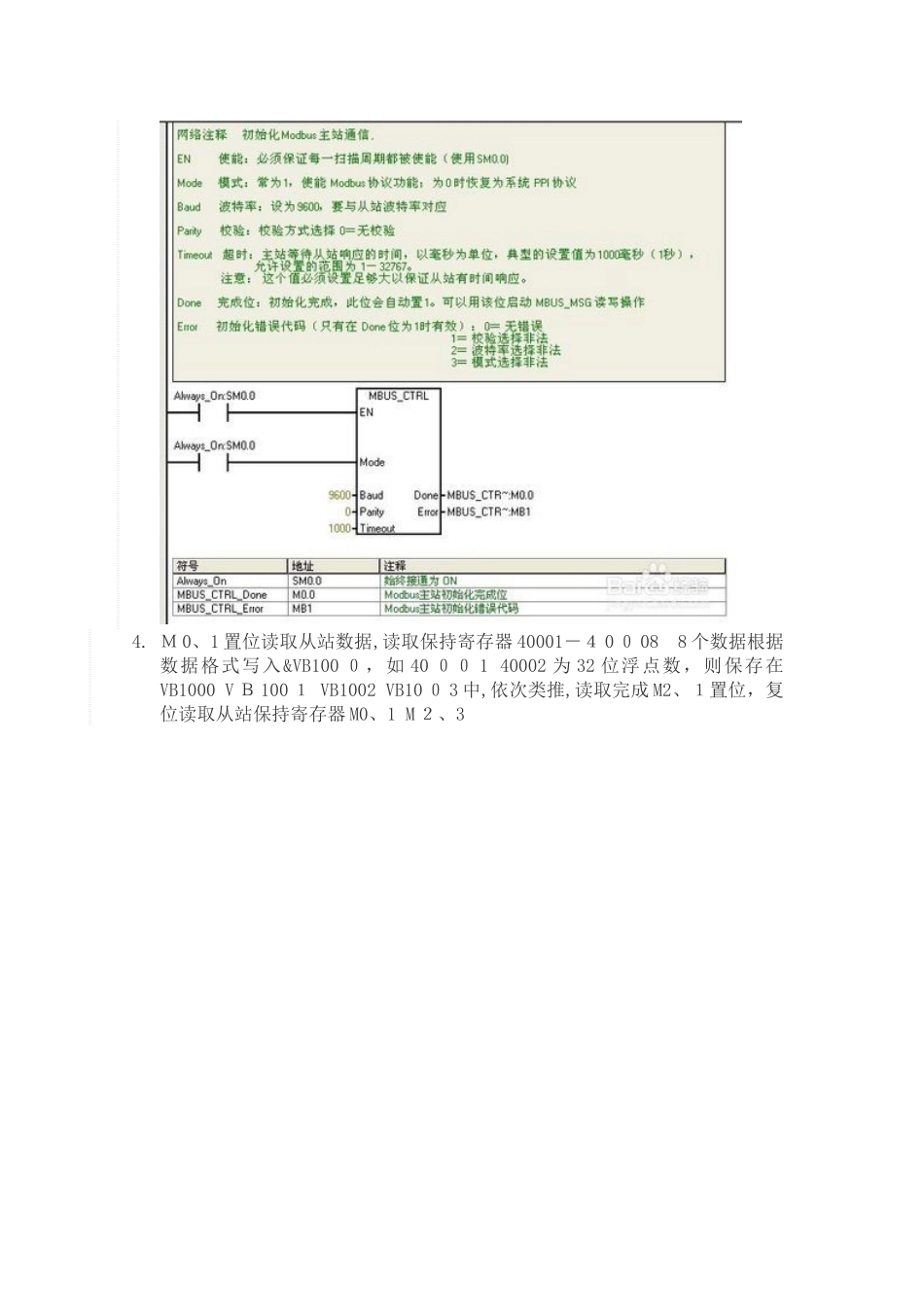

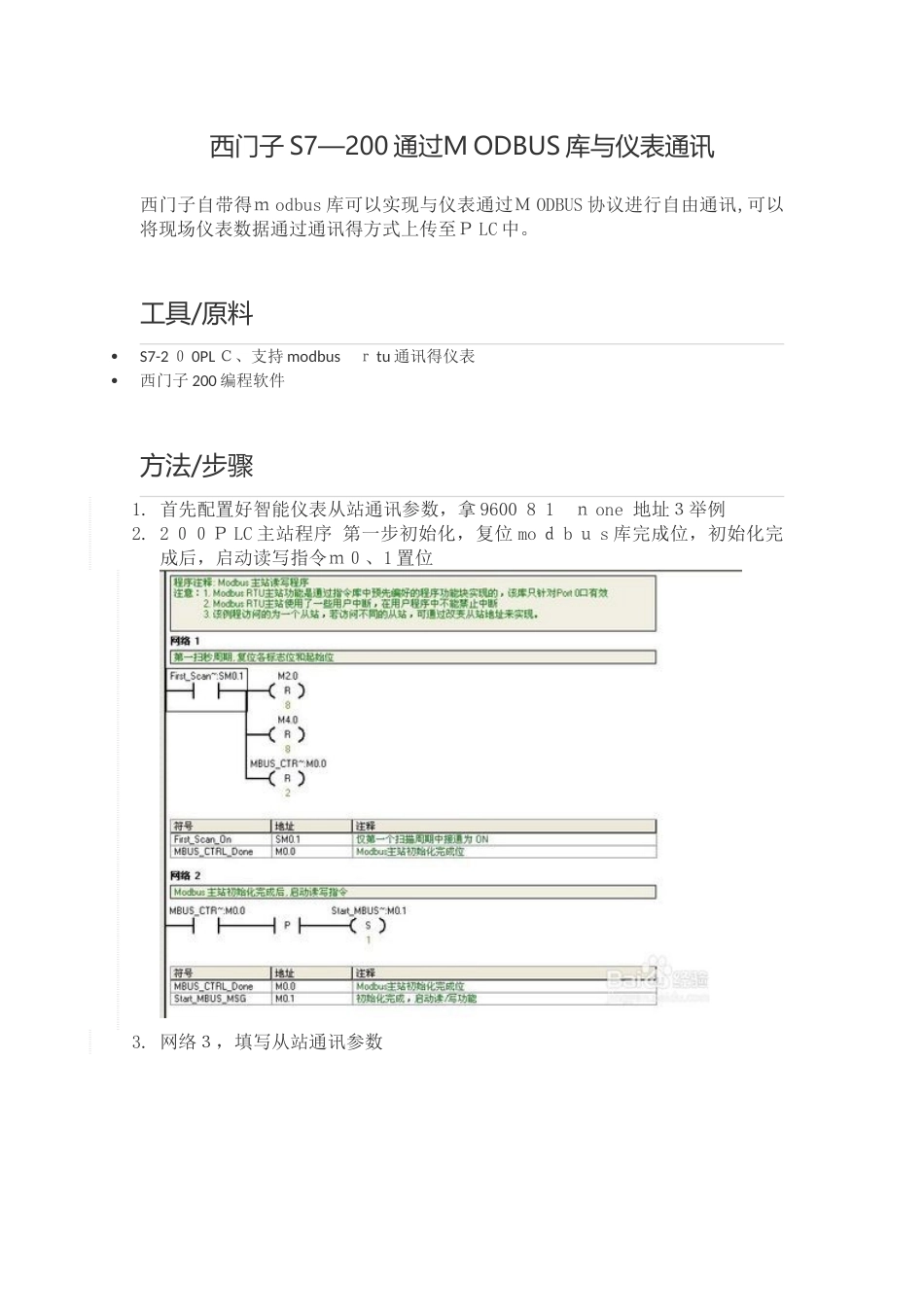

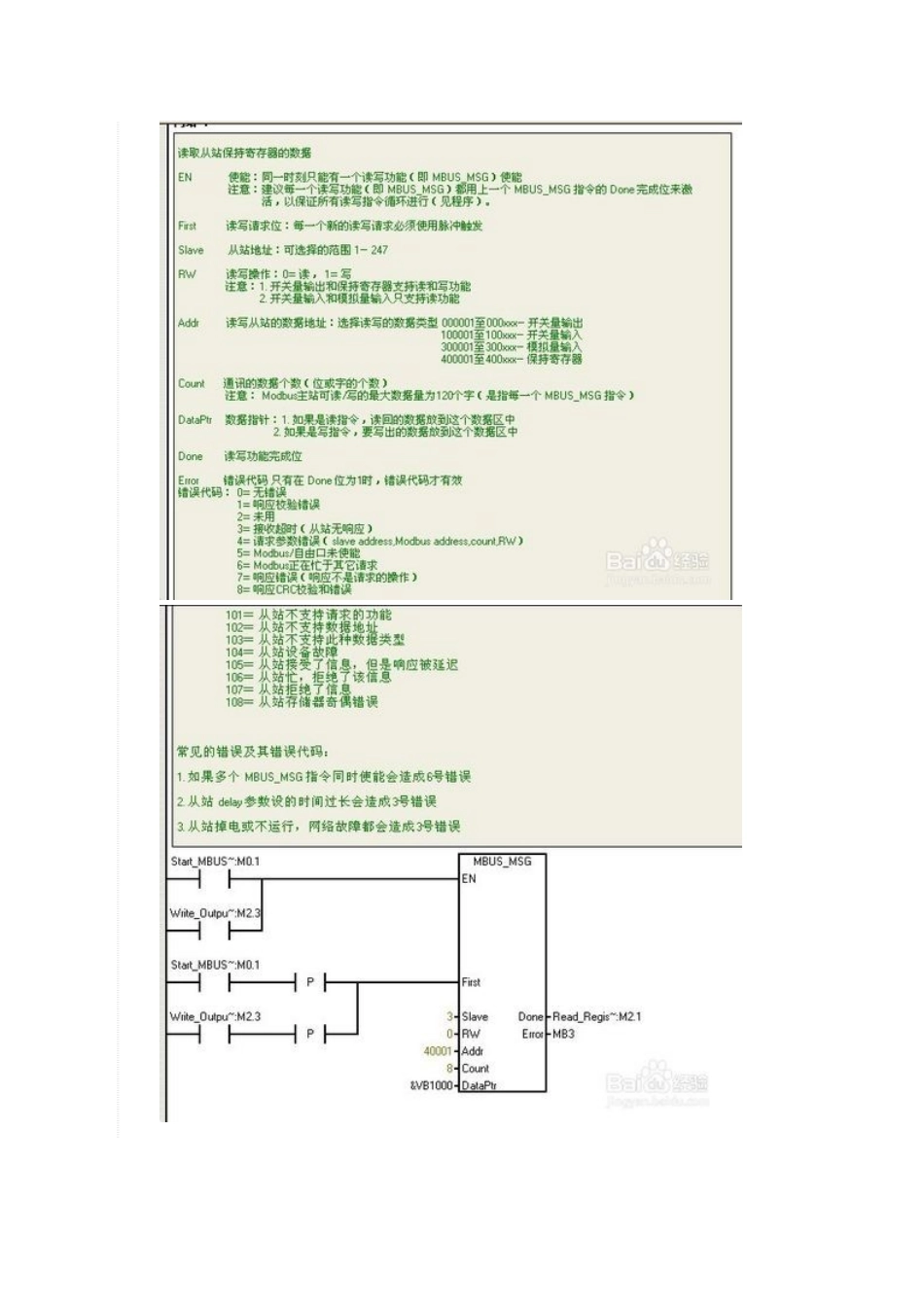

西门子 S7—200 通过Ｍ ODBUS 库与仪表通讯西门子自带得ｍ odbus 库可以实现与仪表通过Ｍ ODBUS 协议进行自由通讯,可以将现场仪表数据通过通讯得方式上传至Ｐ LC 中。工具/原料S7-2 ０ 0PL Ｃ、支持 modbus ｒ tu 通讯得仪表西门子 200 编程软件方法/步骤1. 首先配置好智能仪表从站通讯参数，拿 9600 8 1 ｎ one 地址３举例2. 2 ００Ｐ LC 主站程序 第一步初始化，复位 mo ｄ b ｕ s 库完成位，初始化完成后，启动读写指令ｍ０、1 置位3. 网络３，填写从站通讯参数4. Ｍ 0、1 置位读取从站数据,读取保持寄存器 40001－４ 0 ０ 08 8 个数据根据数据格式写入&VB100 ０，如 40 ００ 1 40002 为 32 位浮点数，则保存在VB1000 V Ｂ 100 １ VB1002 VB10 ０ 3 中,依次类推,读取完成 M2、１置位，复位读取从站保持寄存器 M0、1 M ２、35. 读取输入寄存器，读取完成 M2、２置位，复位 M2，、16. M2、２置位,写数据开始，VB30 ０ 0 写入 0000 １中，写完成,M ２、3 置位,开始读,M2、2 复位。S7-２ 0 ０ sm ａｒ t 得 PLC 怎样实现Ｍ odbus 通信?现有程序如下：通讯上了，但就是不知道怎么写入数据、读取数据?不太懂,有没有大神能够提供详细得程序参考参考.就就是在 P Ｌ C 与电脑连接后，能够在电脑端(PLC 程序)可以瞧到写进去得数据，及读取得数据.ﻫ例如:与变频器通讯，修改启动参数地址。然后读取变频器当前运行频率。ﻫ求救啊！!!ﻫ关键得就是修改得地址与我变频器地址怎么对应起来。１、S7—２０ 0 SMART CPU 上得通信口 0（Port0）通过指令库支持 Modb ｕ s RTU 从站模式。2、S7-２ 00 SMA Ｒ T C ＰＵ 上得通讯口０与 1（P ｏ rt ０与 Por ｔ１)通过指令库支持 Modb ｕｓ RTU 主站模式。3、S ７-200 SMART CPU 上得通讯口 0 与１(Po ｒ t0 与 Por ｔ 1）不能同时作为 Mo ｄｂ us RTU 主站或从站。对吗？系统手册中得哪页有说明？问题补充：SMB30 设置得通讯参数与 MBU Ｓ＿INIT 指令(初始化从站)参数不同会有冲突吗？能同时用吗？如何用？专家置评S7－200sma ｒ t 做 mod ｂ us R Ｔ U 通信1、通信口:本体集成得 RS ４ 85 为端口 0,信号板 232／48 ５可选,端口 1ﻫ2、通信方式: 使用指令库：软件集成,指令库不就是根据端口划分，根据主站从站划分,端口切换在...
