计算机接口结课论文-USB转RS232电路设计

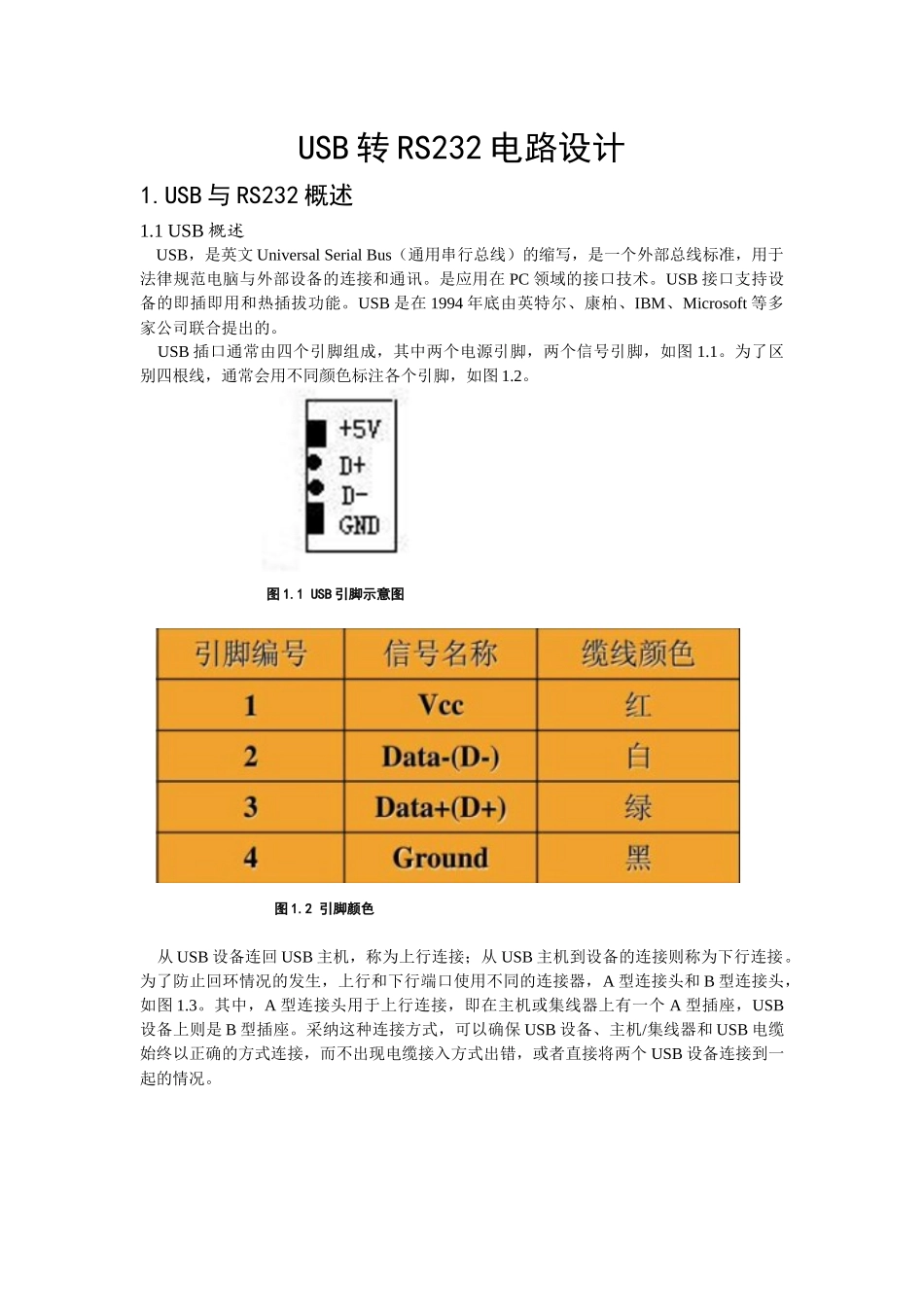

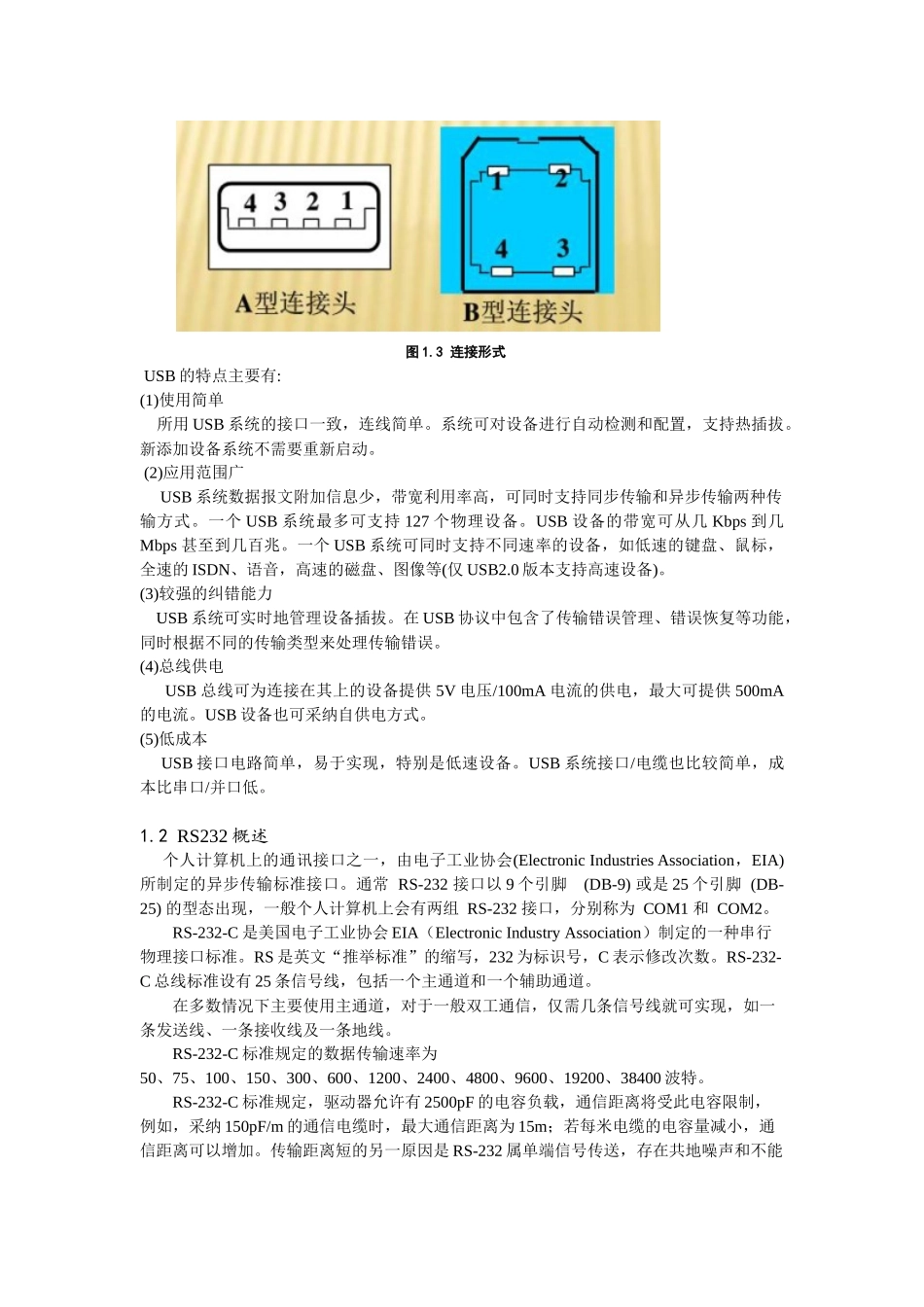

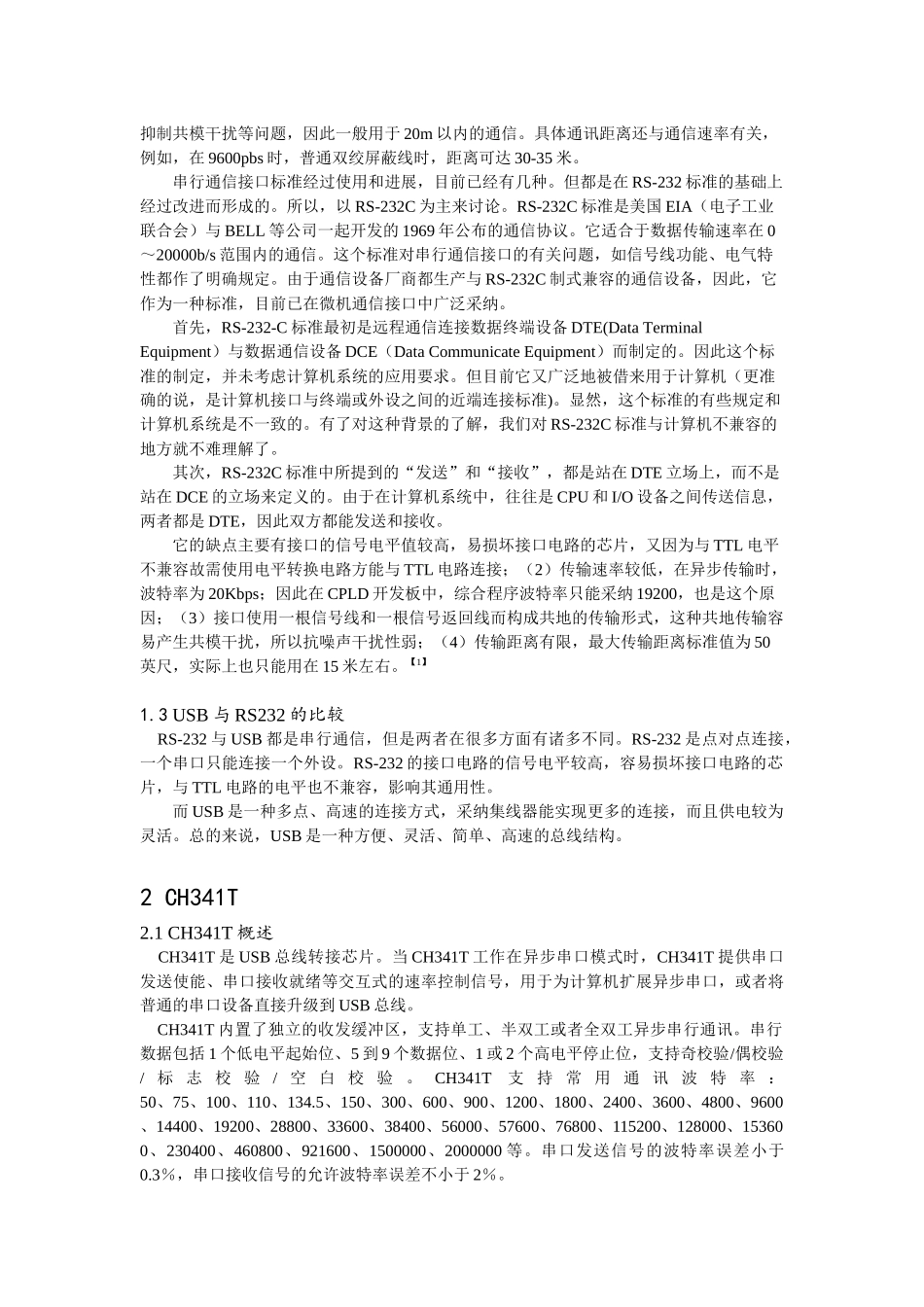

USB 转 RS232 电路设计1.USB 与 RS232 概述1.1 USB 概述 USB，是英文 Universal Serial Bus（通用串行总线）的缩写，是一个外部总线标准，用于法律规范电脑与外部设备的连接和通讯。是应用在 PC 领域的接口技术。USB 接口支持设备的即插即用和热插拔功能。USB 是在 1994 年底由英特尔、康柏、IBM、Microsoft 等多家公司联合提出的。 USB 插口通常由四个引脚组成，其中两个电源引脚，两个信号引脚，如图 1.1。为了区别四根线，通常会用不同颜色标注各个引脚，如图 1.2。 图 1.1 USB 引脚示意图 图 1.2 引脚颜色 从 USB 设备连回 USB 主机，称为上行连接；从 USB 主机到设备的连接则称为下行连接。为了防止回环情况的发生，上行和下行端口使用不同的连接器，A 型连接头和 B 型连接头，如图 1.3。其中，A 型连接头用于上行连接，即在主机或集线器上有一个 A 型插座，USB设备上则是 B 型插座。采纳这种连接方式，可以确保 USB 设备、主机/集线器和 USB 电缆始终以正确的方式连接，而不出现电缆接入方式出错，或者直接将两个 USB 设备连接到一起的情况。 图 1.3 连接形式 USB 的特点主要有:(1)使用简单 所用 USB 系统的接口一致，连线简单。系统可对设备进行自动检测和配置，支持热插拔。新添加设备系统不需要重新启动。 (2)应用范围广 USB 系统数据报文附加信息少，带宽利用率高，可同时支持同步传输和异步传输两种传输方式。一个 USB 系统最多可支持 127 个物理设备。USB 设备的带宽可从几 Kbps 到几Mbps 甚至到几百兆。一个 USB 系统可同时支持不同速率的设备，如低速的键盘、鼠标，全速的 ISDN、语音，高速的磁盘、图像等(仅 USB2.0 版本支持高速设备)。 (3)较强的纠错能力 USB 系统可实时地管理设备插拔。在 USB 协议中包含了传输错误管理、错误恢复等功能，同时根据不同的传输类型来处理传输错误。 (4)总线供电 USB 总线可为连接在其上的设备提供 5V 电压/100mA 电流的供电，最大可提供 500mA的电流。USB 设备也可采纳自供电方式。 (5)低成本 USB 接口电路简单，易于实现，特别是低速设备。USB 系统接口/电缆也比较简单，成本比串口/并口低。 1.2 RS232 概述 个人计算机上的通讯接口之一，由电子工业协会(Electronic Industries Association，EIA) 所制定的异步传输标准接口。通常 RS-232 接口以 9 个引脚 (DB-9) 或是 25 个引脚 ...
