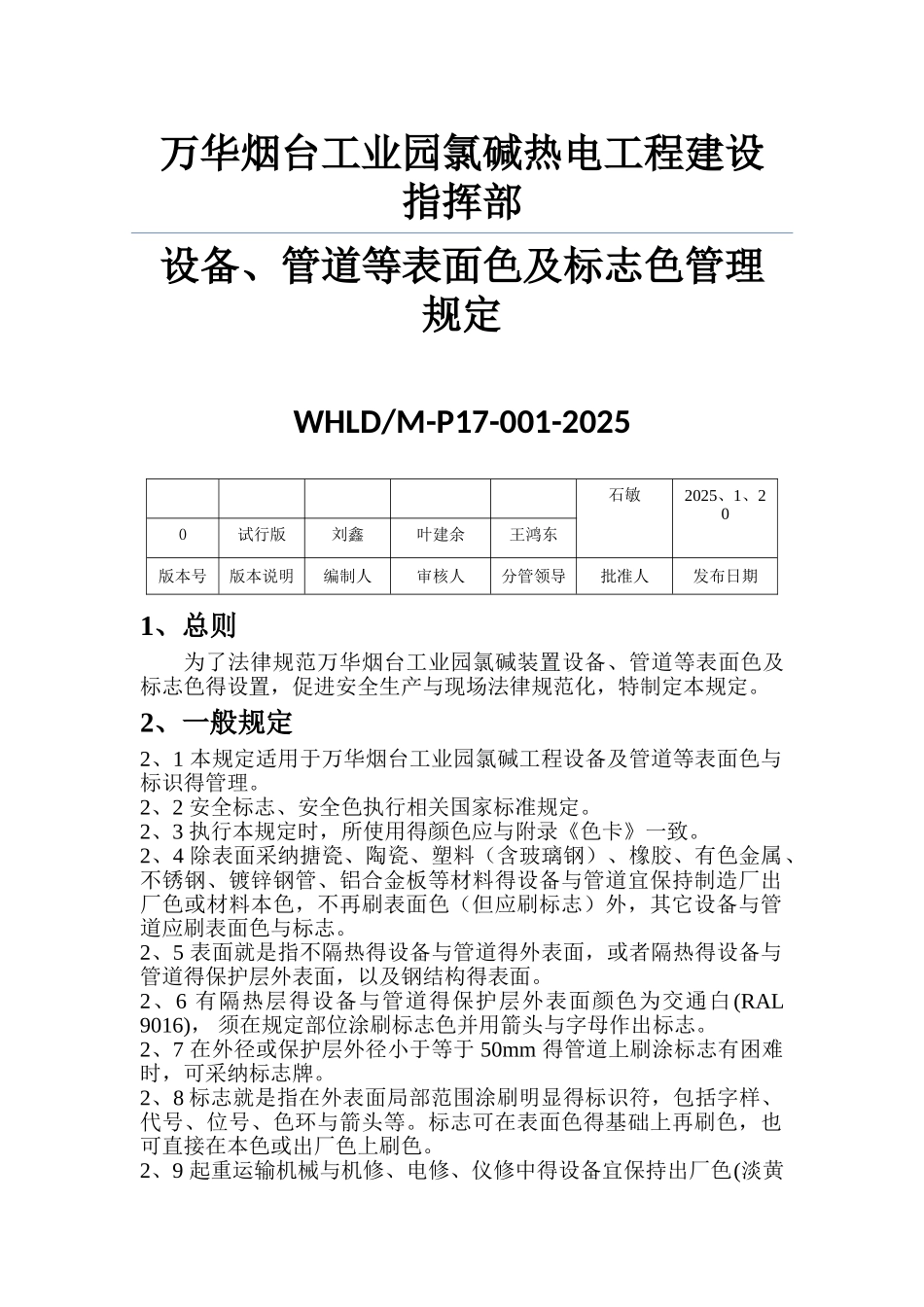

万华烟台工业园氯碱热电工程建设指挥部设备、管道等表面色及标志色管理规定WHLD/M-P17-001-20251、总则为了法律规范万华烟台工业园氯碱装置设备、管道等表面色及标志色得设置，促进安全生产与现场法律规范化，特制定本规定。2、一般规定 2、1 本规定适用于万华烟台工业园氯碱工程设备及管道等表面色与标识得管理。 2、2 安全标志、安全色执行相关国家标准规定。 2、3 执行本规定时，所使用得颜色应与附录《色卡》一致。 2、4 除表面采纳搪瓷、陶瓷、塑料（含玻璃钢）、橡胶、有色金属、不锈钢、镀锌钢管、铝合金板等材料得设备与管道宜保持制造厂出厂色或材料本色，不再刷表面色（但应刷标志）外，其它设备与管道应刷表面色与标志。 2、5 表面就是指不隔热得设备与管道得外表面，或者隔热得设备与管道得保护层外表面，以及钢结构得表面。 2、6 有隔热层得设备与管道得保护层外表面颜色为交通白(RAL 9016)， 须在规定部位涂刷标志色并用箭头与字母作出标志。 2、7 在外径或保护层外径小于等于 50mm 得管道上刷涂标志有困难时，可采纳标志牌。 2、8 标志就是指在外表面局部范围涂刷明显得标识符，包括字样、代号、位号、色环与箭头等。标志可在表面色得基础上再刷色，也可直接在本色或出厂色上刷色。 2、9 起重运输机械与机修、电修、仪修中得设备宜保持出厂色(淡黄石敏2025、1、200试行版刘鑫叶建余王鸿东版本号版本说明编制人审核人分管领导批准人发布日期色 RAL1018），在设备得醒目位置标明设备位号。 2、10 对火炬、烟囱等高耸设备，根据《中华人民共与国民用航空法》与《航空障碍灯（MH/T6012）-1999》设置飞行障碍标志；对码头、航标等根据《中华人民共与国航标条例》得要求进行。 3、设备、机械颜色规定 3、1 生产装置中得设备、机械表面色与标志色应符合表 1 得规定。 表 1 设备、机械表面色与标志色序号设备机械类别表面色标志色备注1储罐交通白(RAL 9016)灰 蓝 色 （ RAL 5008）2塔类交通白(RAL 9016)灰 蓝 色 （ RAL 5008）3冷换设备交通白(RAL 9016)灰 蓝 色 （ RAL 5008）4反应器交通白(RAL 9016)灰 蓝 色 （ RAL 5008）5其她容器交通白(RAL 9016)灰 蓝 色 （ RAL 5008）6工业炉交通白(RAL 9016)灰 蓝 色 （ RAL 5008）7锅炉交通白(RAL 9016)灰 蓝 色 （ RAL 5008）8泵玄武石灰（RAL 7012） 灰 蓝 色 （ RAL 5008）9电机松 鼠 灰 （ RAL 7000...
