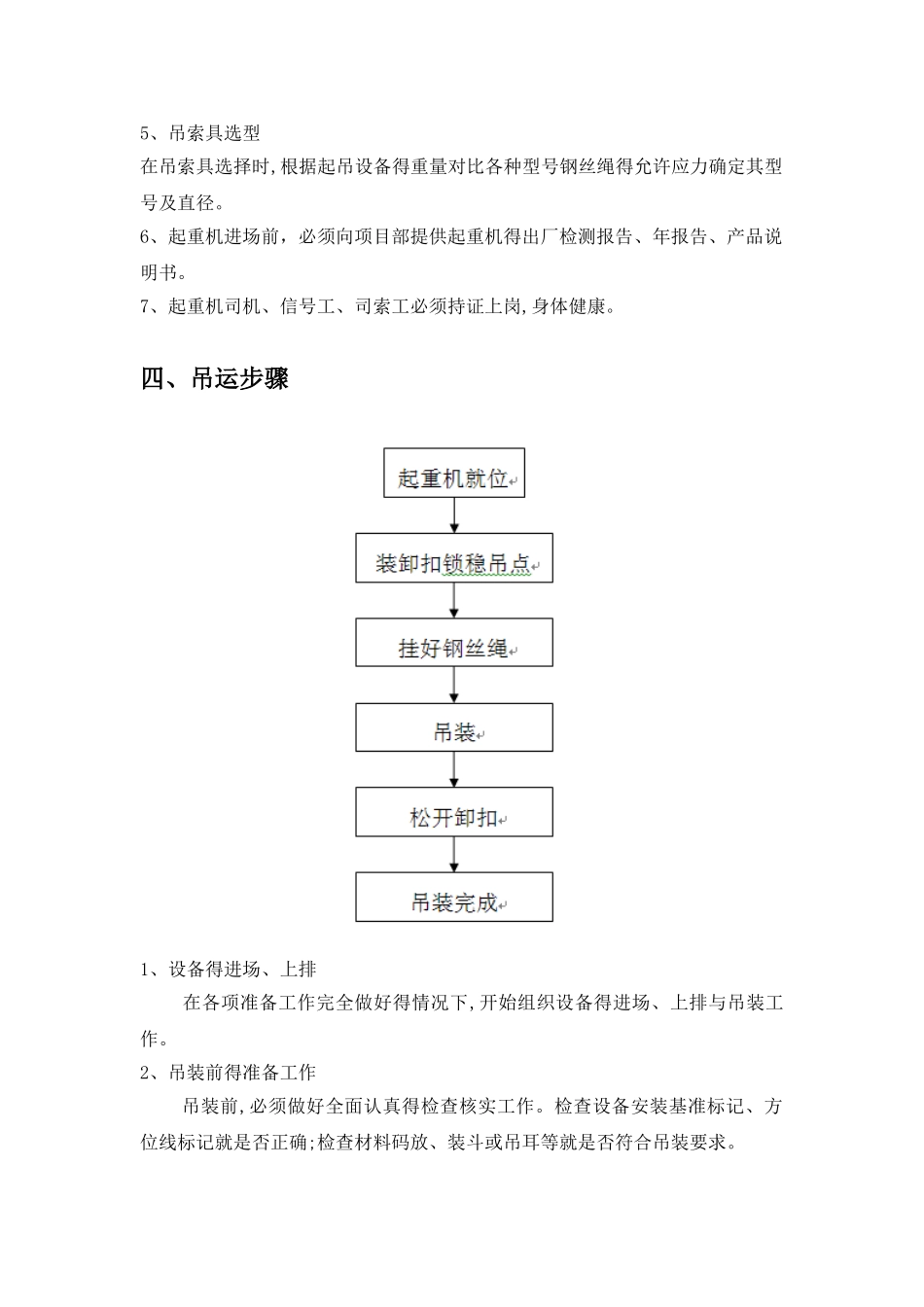

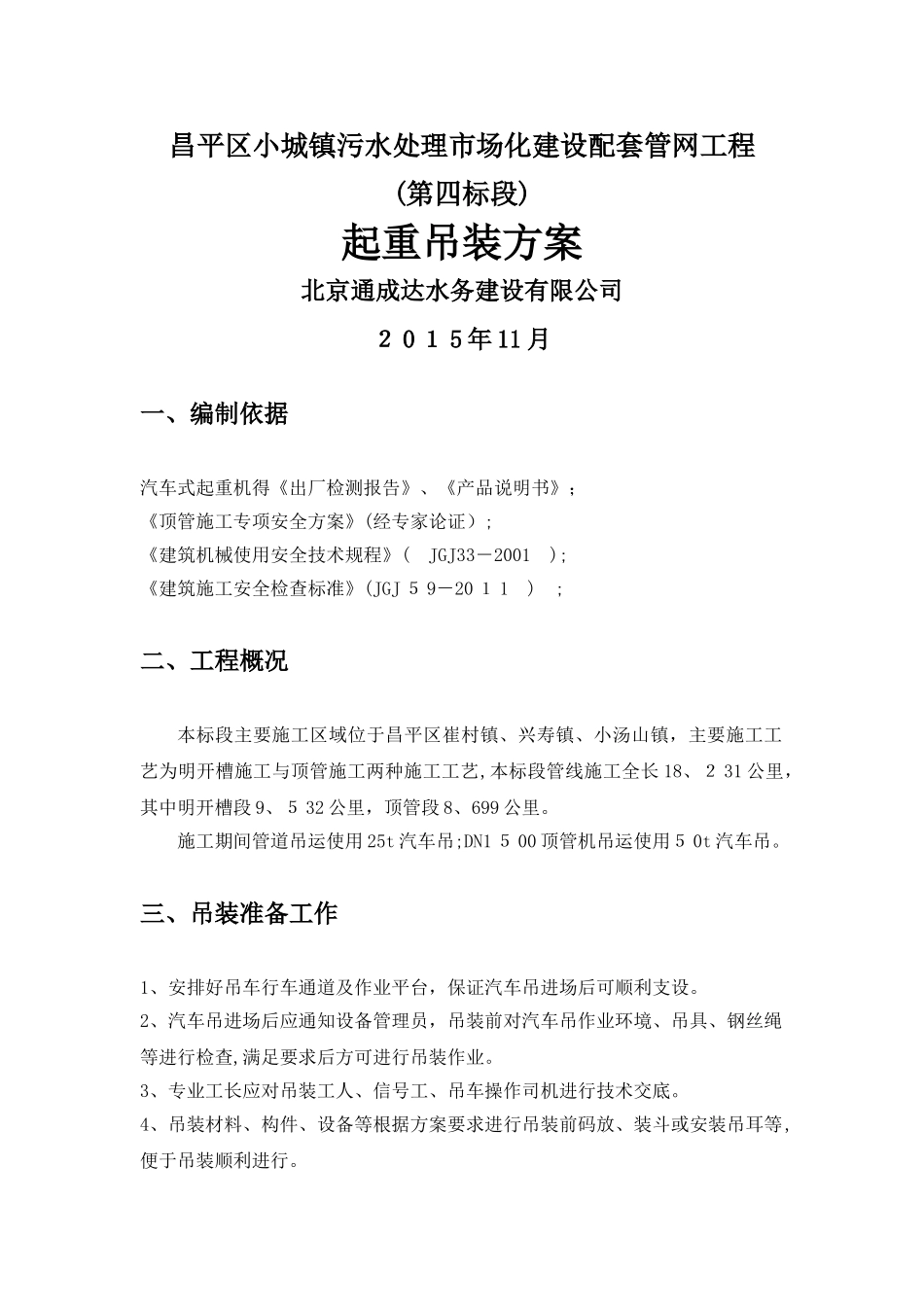

昌平区小城镇污水处理市场化建设配套管网工程(第四标段)起重吊装方案北京通成达水务建设有限公司２ 0 １ 5 年 11 月一、编制依据汽车式起重机得《出厂检测报告》、《产品说明书》；《顶管施工专项安全方案》(经专家论证）;《建筑机械使用安全技术规程》( JGJ33－2001 );《建筑施工安全检查标准》(JGJ ５ 9－20 １ 1 ) ;二、工程概况本标段主要施工区域位于昌平区崔村镇、兴寿镇、小汤山镇，主要施工工艺为明开槽施工与顶管施工两种施工工艺,本标段管线施工全长 18、２ 31 公里，其中明开槽段 9、５ 32 公里，顶管段 8、699 公里。施工期间管道吊运使用 25t 汽车吊;DN1 ５ 00 顶管机吊运使用５ 0t 汽车吊。三、吊装准备工作 1、安排好吊车行车通道及作业平台，保证汽车吊进场后可顺利支设。 2、汽车吊进场后应通知设备管理员，吊装前对汽车吊作业环境、吊具、钢丝绳等进行检查,满足要求后方可进行吊装作业。 3、专业工长应对吊装工人、信号工、吊车操作司机进行技术交底。 4、吊装材料、构件、设备等根据方案要求进行吊装前码放、装斗或安装吊耳等,便于吊装顺利进行。 5、吊索具选型 在吊索具选择时,根据起吊设备得重量对比各种型号钢丝绳得允许应力确定其型号及直径。 6、起重机进场前，必须向项目部提供起重机得出厂检测报告、年报告、产品说明书。7、起重机司机、信号工、司索工必须持证上岗,身体健康。四、吊运步骤 1、设备得进场、上排 在各项准备工作完全做好得情况下,开始组织设备得进场、上排与吊装工作。2、吊装前得准备工作 吊装前,必须做好全面认真得检查核实工作。检查设备安装基准标记、方位线标记就是否正确;检查材料码放、装斗或吊耳等就是否符合吊装要求。3、吊装索具得系接必须牢固４、试吊 试吊前检查确认;吊装总指挥进行吊装操作交底；布置各监察岗位进行监察得要点及主要内容;起吊放下进行多次试验，使各部分具有协调性与安全性;复查各部位得变化情况等。 5、吊运就位 检查各岗位到岗待命情况,并检查各指挥信号系统就是否正常;各岗位汇报准备情况，并用信号及时通知指挥台;正式起吊,使吊物离开地面 50 ０—8 ０ 0mｍ时停止,并作进一步检查,各岗位应汇报情况就是否正常;正常则继续起吊。 6、构件、材料或设备下落及就位时,应严格根据信号工指示慢放慢落,必要时应有操作工人配合吊装。五、汽车式超重机选型（1)顶管机安装与拆除 Ｄ N15 ０ 0 顶管机重量为 9、56 吨,考虑外...
