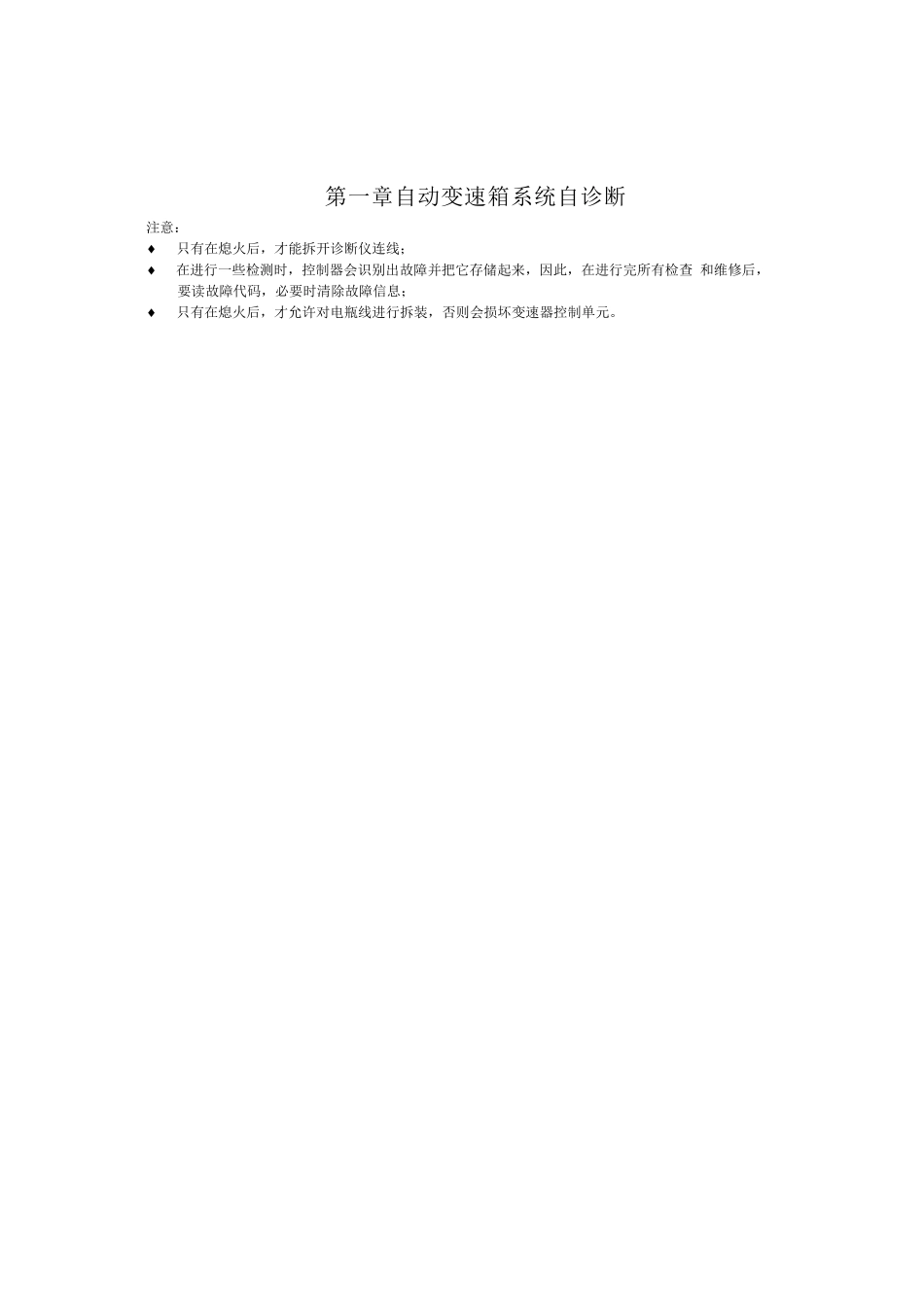

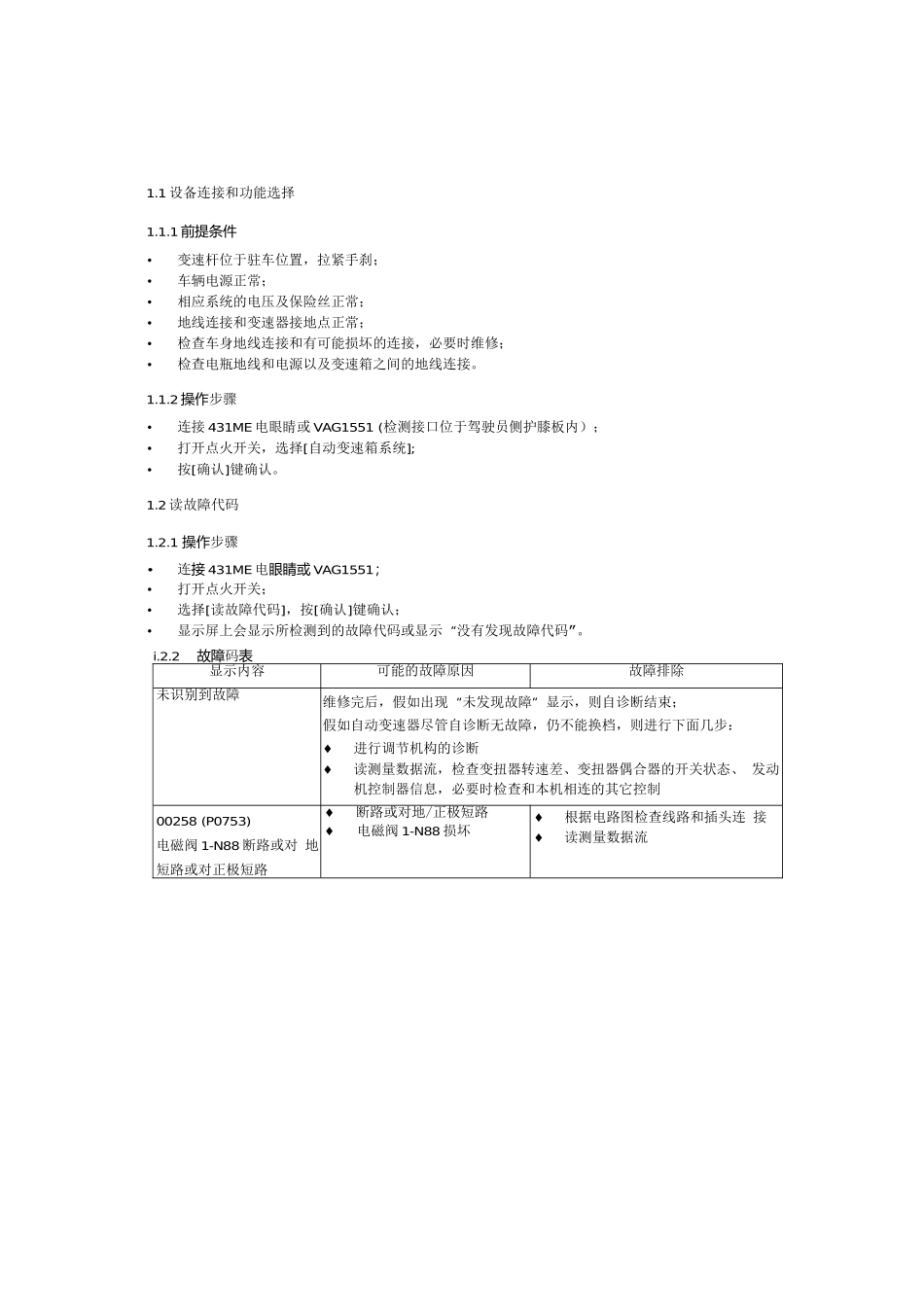

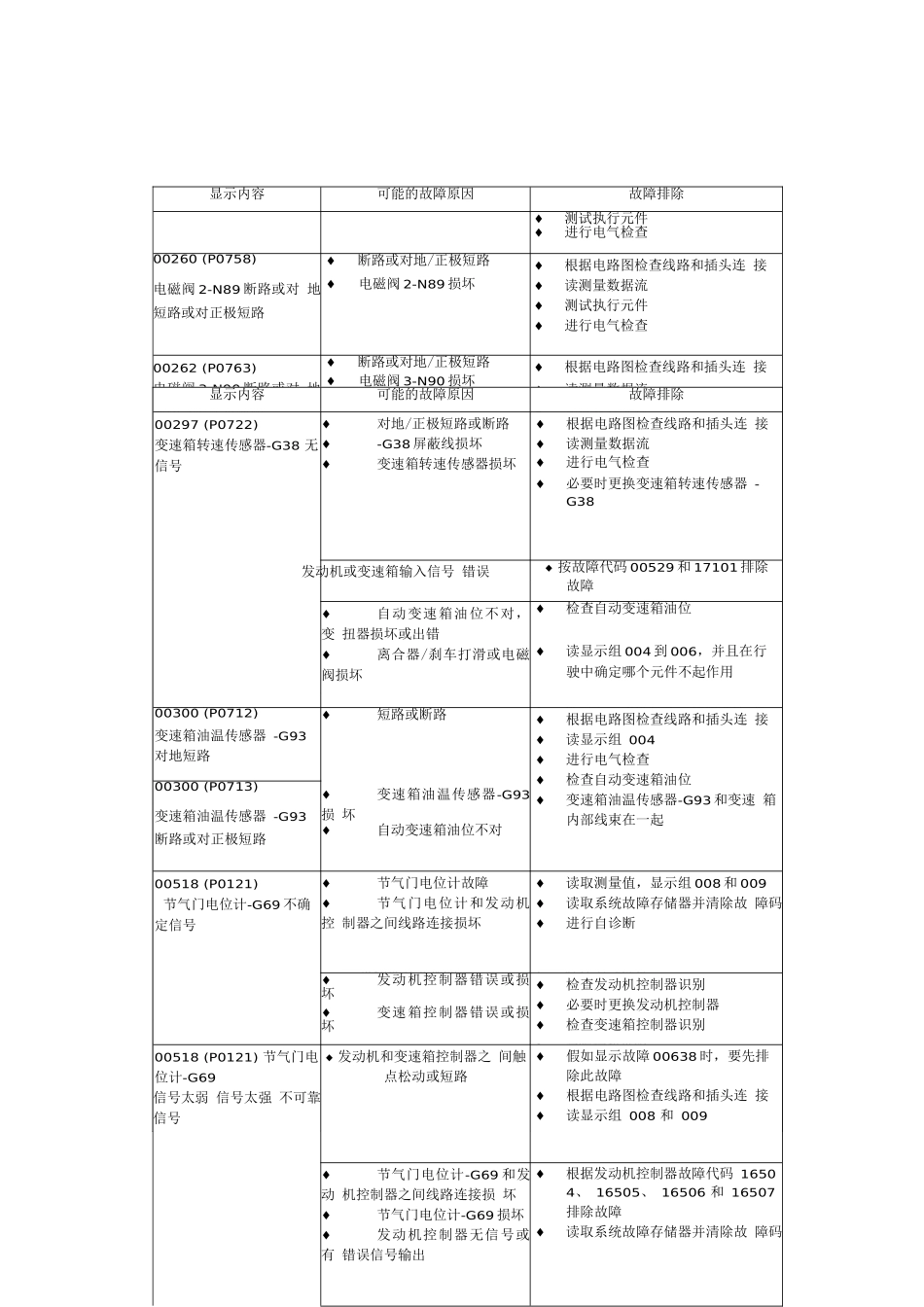

第一章自动变速箱系统自诊断注意：♦只有在熄火后，才能拆开诊断仪连线；♦在进行一些检测时，控制器会识别出故障并把它存储起来，因此，在进行完所有检查 和维修后，要读故障代码，必要时清除故障信息；♦只有在熄火后，才允许对电瓶线进行拆装，否则会损坏变速器控制单元。1.1 设备连接和功能选择1.1.1 前提条件•变速杆位于驻车位置，拉紧手刹；•车辆电源正常；•相应系统的电压及保险丝正常；•地线连接和变速器接地点正常；•检查车身地线连接和有可能损坏的连接，必要时维修；•检查电瓶地线和电源以及变速箱之间的地线连接。1.1.2 操作步骤•连接 431ME 电眼睛或 VAG1551 (检测接口位于驾驶员侧护膝板内）；•打开点火开关，选择[自动变速箱系统];•按[确认]键确认。1.2 读故障代码1.2.1 操作步骤•连接 431ME 电眼睛或 VAG1551；•打开点火开关；•选择[读故障代码]，按[确认]键确认；•显示屏上会显示所检测到的故障代码或显示“”没有发现故障代码 。i.2.2故障码表显示内容可能的故障原因故障排除未识别到故障维修完后，假如出现“未发现故障”显示，则自诊断结束；假如自动变速器尽管自诊断无故障，仍不能换档，则进行下面几步：♦进行调节机构的诊断♦读测量数据流，检查变扭器转速差、变扭器偶合器的开关状态、 发动机控制器信息，必要时检查和本机相连的其它控制00258 (P0753)电磁阀 1-N88 断路或对 地短路或对正极短路♦断路或对地/正极短路♦电磁阀 1-N88 损坏♦根据电路图检查线路和插头连 接♦读测量数据流显示内容可能的故障原因故障排除♦测试执行元件♦进行电气检查00260 (P0758)电磁阀 2-N89 断路或对 地短路或对正极短路♦断路或对地/正极短路♦电磁阀 2-N89 损坏♦根据电路图检查线路和插头连 接♦读测量数据流♦测试执行元件♦进行电气检查00262 (P0763)电磁阀 3-N90 断路或对 地短路或对正极短路♦断路或对地/正极短路♦电磁阀 3-N90 损坏♦根据电路图检查线路和插头连 接♦读测量数据流♦测试执行元件♦进行电气检查00264 (P1813)电磁阀 4-N91 断路或对 地短路或对正极短路♦断路或对地/正极短路♦电磁阀 4-N91 损坏♦根据电路图检查线路和插头连 接♦读测量数据流♦测试执行元件♦进行电气检查00266 (P1818)电磁阀 5-N92 断路或对 地短路或对正极短路♦断路或对地/正极短路♦电磁阀 5-N92 损坏♦根据电路图检查线路和插头连 接♦读测量数据流♦测试执行元件♦进行...
