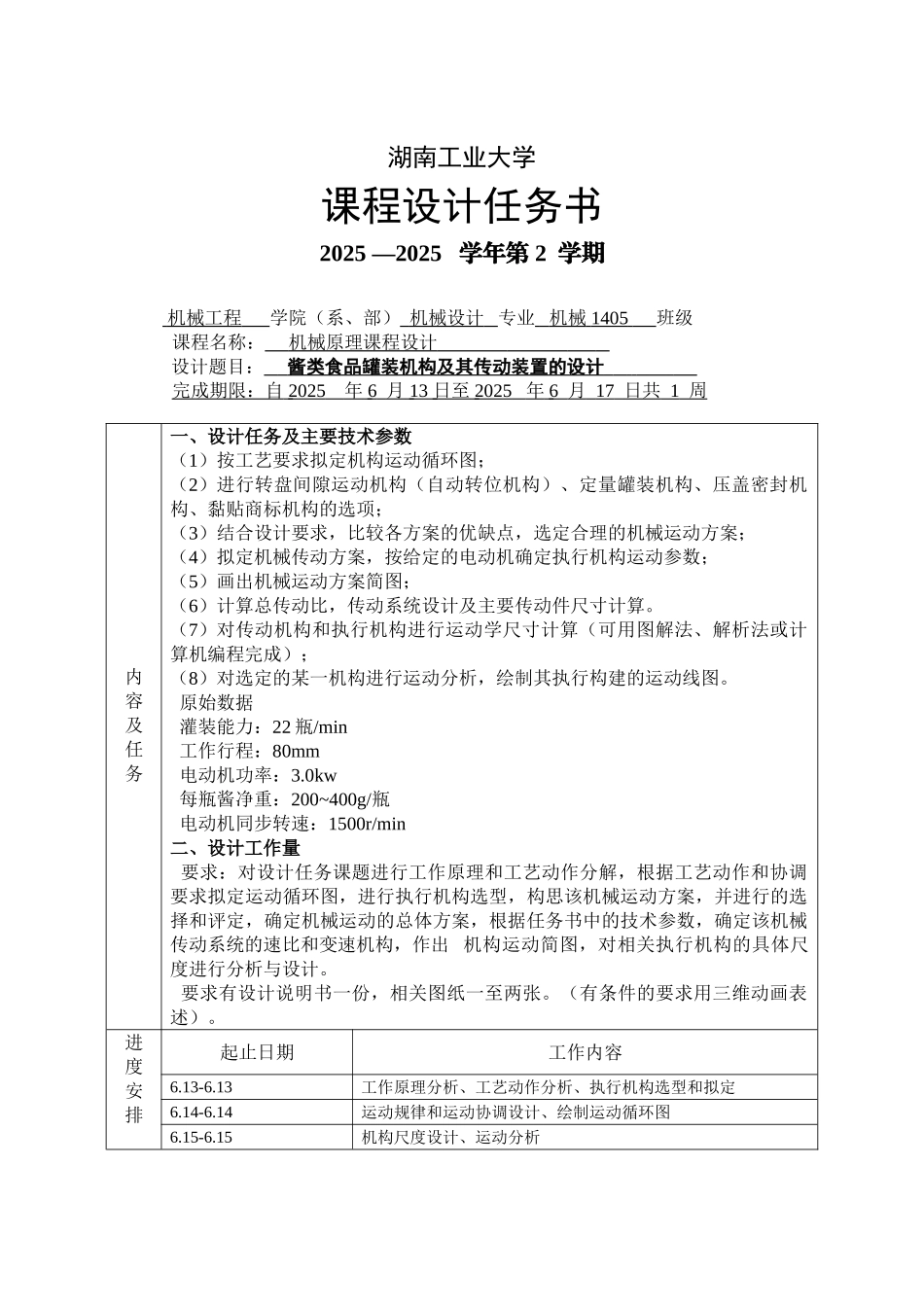

湖南工业大学课程设计任务书2025 —2025 学年第 2 学期 机械工程 学院（系、部） 机械设计 专业 机械 1405 班级课程名称： 机械原理课程设计 设计题目： 酱类食品罐装机构及其传动装置的设计 完成期限：自 2025 年 6 月 13 日至 2025 年 6 月 17 日共 1 周 内容及任务一、设计任务及主要技术参数（1）按工艺要求拟定机构运动循环图；（2）进行转盘间隙运动机构（自动转位机构）、定量罐装机构、压盖密封机构、黏贴商标机构的选项；（3）结合设计要求，比较各方案的优缺点，选定合理的机械运动方案；（4）拟定机械传动方案，按给定的电动机确定执行机构运动参数；（5）画出机械运动方案简图；（6）计算总传动比，传动系统设计及主要传动件尺寸计算。（7）对传动机构和执行机构进行运动学尺寸计算（可用图解法、解析法或计算机编程完成）；（8）对选定的某一机构进行运动分析，绘制其执行构建的运动线图。 原始数据 灌装能力：22 瓶/min 工作行程：80mm 电动机功率：3.0kw 每瓶酱净重：200~400g/瓶 电动机同步转速：1500r/min二、设计工作量 要求：对设计任务课题进行工作原理和工艺动作分解，根据工艺动作和协调要求拟定运动循环图，进行执行机构选型，构思该机械运动方案，并进行的选择和评定，确定机械运动的总体方案，根据任务书中的技术参数，确定该机械传动系统的速比和变速机构，作出 机构运动简图，对相关执行机构的具体尺度进行分析与设计。 要求有设计说明书一份，相关图纸一至两张。（有条件的要求用三维动画表述）。进度安排起止日期工作内容6.13-6.13工作原理分析、工艺动作分析、执行机构选型和拟定6.14-6.14运动规律和运动协调设计、绘制运动循环图6.15-6.15机构尺度设计、运动分析6.16-6.16动力分析、绘制机构运动方案简图6.17-6.17整理设计说明书、设计小结主要参考资料[1] 朱理.机械原理（第 2 版）[M].北京：高等教育出版社，2025 年 04 月[2] 戴娟.机械原理课程设计指导书[M].北京：高等教育出版社，2025 年 01 月 指导老师： 2025 年 6 月 17 日 系（教研室）主任（签字）： 年 月 日湖南工业大学课 程 设 计资 料 袋 机械工程 学院（系、部） 第 二 学年第 二 学期 课程名称 机械原理课程设计 指导老师 职称 学生姓名 专业班级 学号 题 目 酱类食品罐装机构及其传动装置的设计 成 绩 起止日期 2025 年 6 月 13 日～ 2025 年 ...
