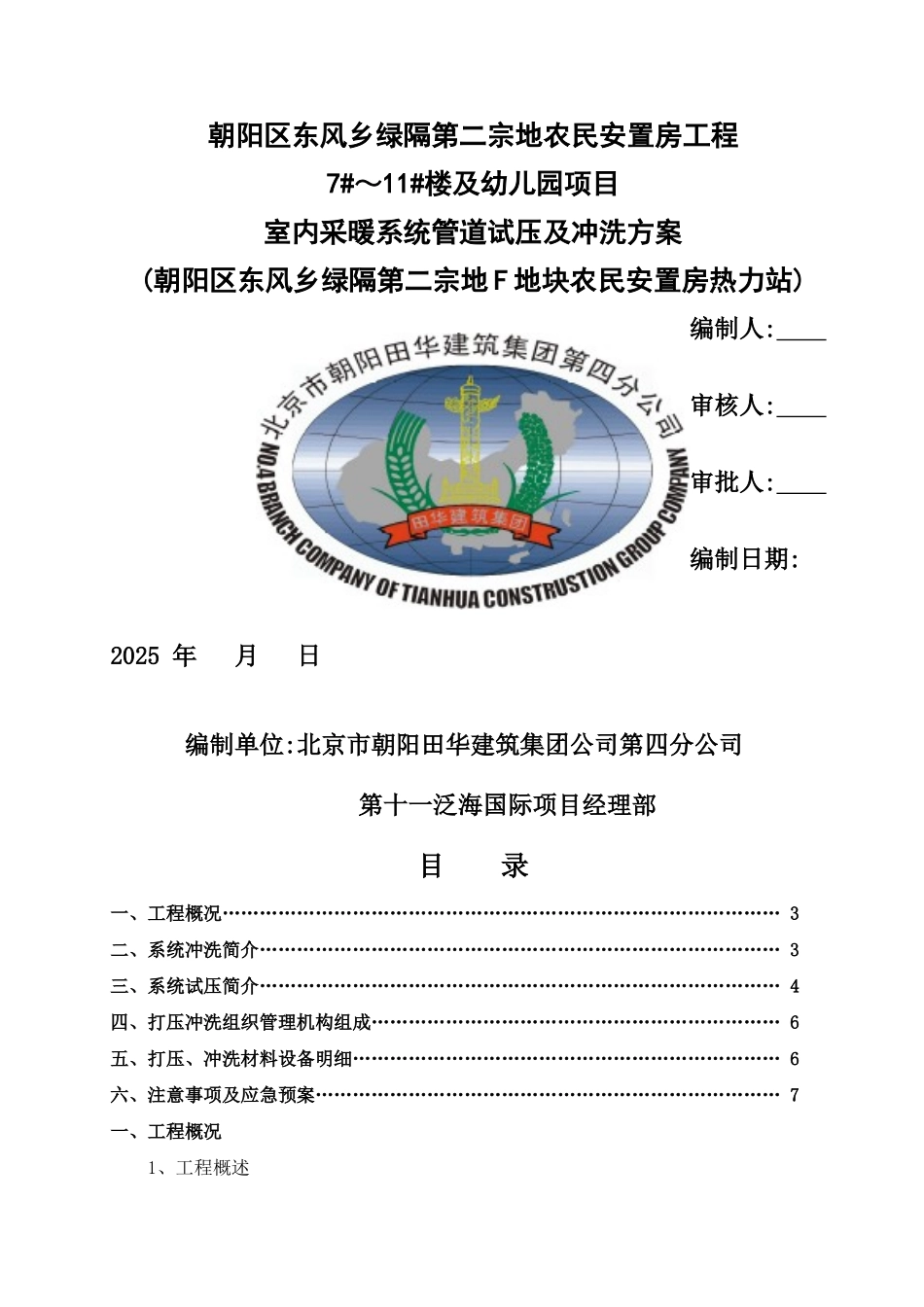

朝阳区东风乡绿隔第二宗地农民安置房工程7#～11#楼及幼儿园项目室内采暖系统管道试压及冲洗方案 (朝阳区东风乡绿隔第二宗地 F 地块农民安置房热力站)编制人: 审核人: 审批人: 编制日期: 2025 年 月 日编制单位:北京市朝阳田华建筑集团公司第四分公司第十一泛海国际项目经理部目 录一、工程概况……………………………………………………………………………… 3二、系统冲洗简介………………………………………………………………………… 3三、系统试压简介………………………………………………………………………… 4四、打压冲洗组织管理机构组成………………………………………………………… 6五、打压、冲洗材料设备明细…………………………………………………………… 6六、注意事项及应急预案………………………………………………………………… 7一、工程概况1、工程概述本工程为朝阳区东风乡绿隔第二宗地农民安置房项目(F 地块),使用功能为住宅,其地理位置位于北京市朝阳区东风乡原北豆各庄村,其东邻北豆各庄中路,南临姚家园路,西邻星火西路,北邻田华五施工得 E 地块。总建筑面积为 134110、41 平方米,其中地下建筑面积为 38145、81 平方米,地上建筑面积为 95964、60 平方米。2#地下车库地下 2 层。住宅楼总计 5 栋,地下 3 层,地上 10#楼 24 层、11#楼 26 层、其它楼 28 层,地上层高 2、8m。本次冲洗及试压范围为 2#车库地下一层,7#～11#楼及幼儿园所有采暖系统管道。2、编制依据暖通设计图纸、给排水设计图纸及招标文件。《城镇供热管网工程施工及验收法律规范》(CJJ28-2025)《采暖通风与空气调节设计法律规范》(GB50019-2025)《通风与空调工程施工质量验收法律规范》(GB50243-2025)《建筑给排水及采暖工程施工质量验收法律规范》(GB50242-2025)《通风与空调工程建筑设备施工安装图集 2025》(91SB6-1)二、系统冲洗简介根据热力公司要求,热力管道投入使用前必须冲洗,相关情况如下:1、车库采暖管道系统,本工程供暖供回水由位于本小区车库地下一层得热交换站提供,供暖供回水温度为:75/50°C,供暖系统得定压及补水在热交换站内部解决。供暖室外管线架空敷设在地下车库顶板下,从地下车库接至各住宅楼热计量间内,管道固定支架间设轴向全外压平衡式波纹补偿器,承压低区 0、8MPa,高区 1、2MPa,管道材质≥100mm 为无缝钢管焊接,管道材质<100mm 热镀锌钢管,丝扣连接,管径 DN200-DN50。车库内采...
