采光顶施工方案

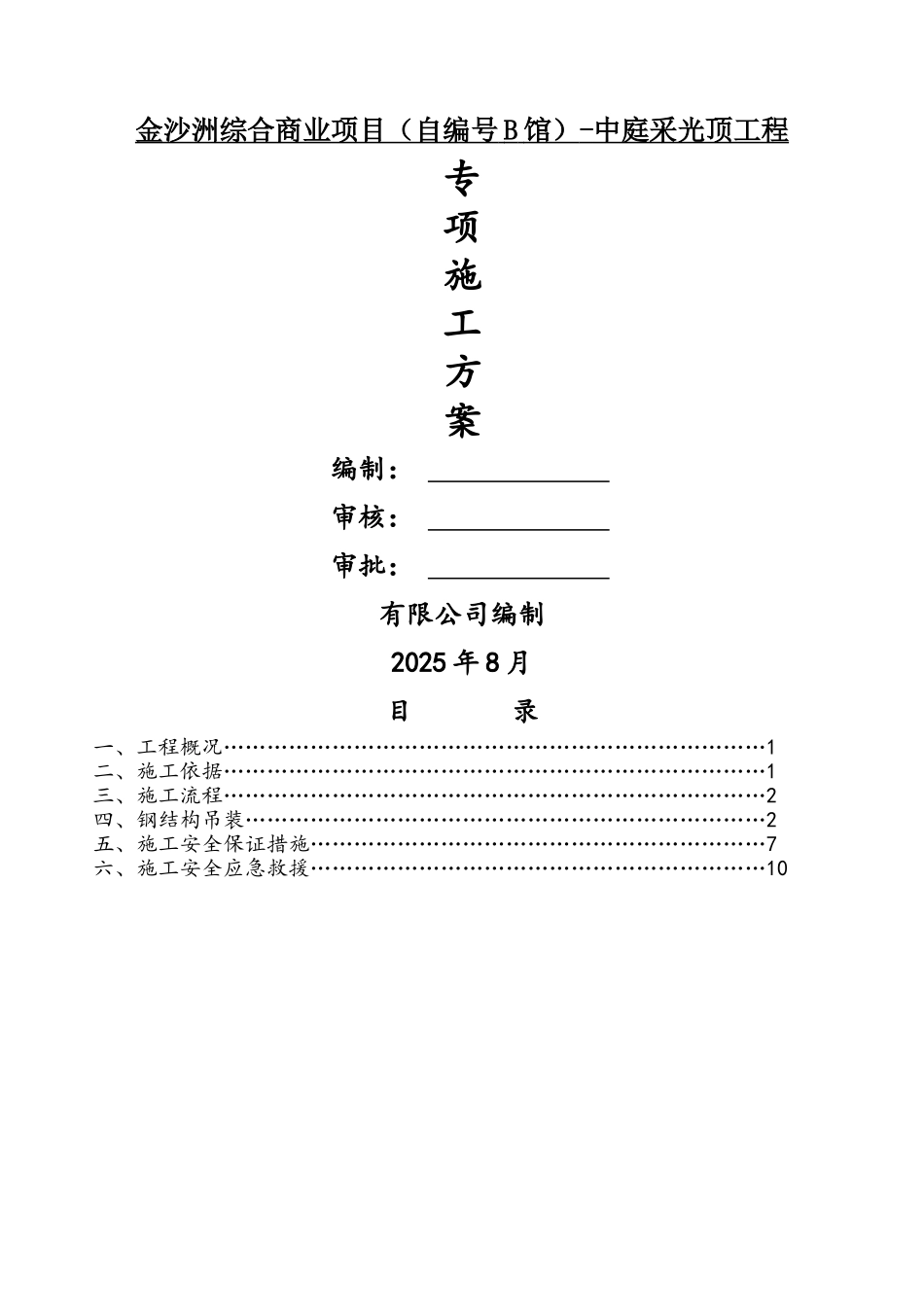

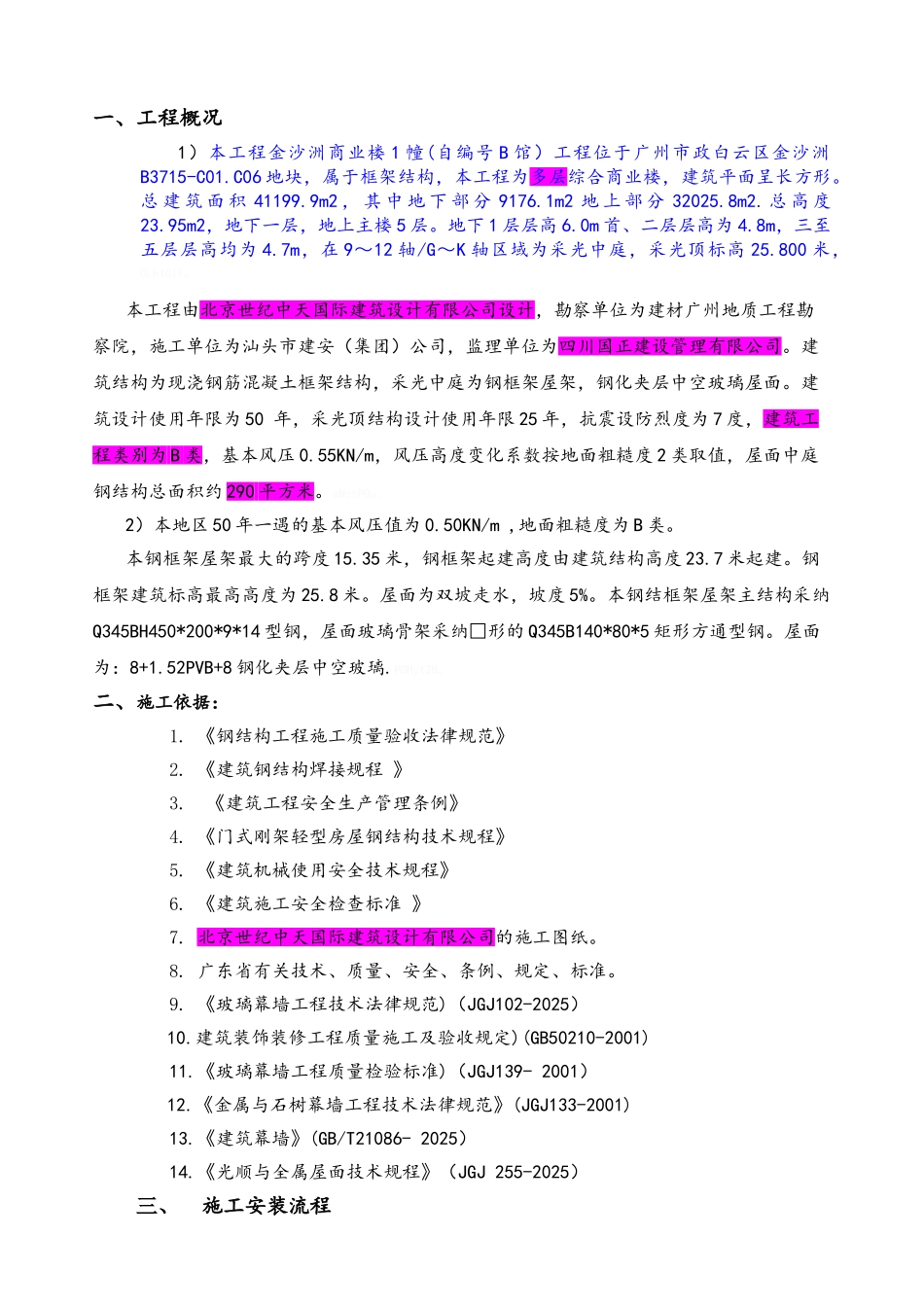

金沙洲综合商业项目（自编号 B 馆） - 中庭采光顶工程 专项施工方案编制： 审核： 审批： 有限公司编制2025 年 8 月目 录 一、工程概况…………………………………………………………………1二、施工依据…………………………………………………………………1三、施工流程…………………………………………………………………2四、钢结构吊装………………………………………………………………2五、施工安全保证措施………………………………………………………7六、施工安全应急救援………………………………………………………10一、工程概况 1）本工程金沙洲商业楼 1 幢(自编号 B 馆）工程位于广州市政白云区金沙洲B3715-C01.C06 地块，属于框架结构，本工程为多层综合商业楼，建筑平面呈长方形。总 建 筑 面 积 41199.9m2 ， 其 中 地 下 部 分 9176.1m2 地 上 部 分 32025.8m2. 总 高 度23.95m2，地下一层，地上主楼 5 层。地下 1 层层高 6.0m 首、二层层高为 4.8m，三至五层层高均为 4.7m，在 9～12 轴/G～K 轴区域为采光中庭，采光顶标高 25.800 米，0LhIGIf。本工程由北京世纪中天国际建筑设计有限公司设计，勘察单位为建材广州地质工程勘察院，施工单位为汕头市建安（集团）公司，监理单位为四川国正建设管理有限公司。建筑结构为现浇钢筋混凝土框架结构，采光中庭为钢框架屋架，钢化夹层中空玻璃屋面。建筑设计使用年限为 50 年，采光顶结构设计使用年限 25 年，抗震设防烈度为 7 度，建筑工程类别为 B 类，基本风压 0.55KN/m，风压高度变化系数按地面粗糙度 2 类取值，屋面中庭钢结构总面积约 290 平方米。eNctP0u。2）本地区 50 年一遇的基本风压值为 0.50KN/m ,地面粗糙度为 B 类。本钢框架屋架最大的跨度 15.35 米，钢框架起建高度由建筑结构高度 23.7 米起建。钢框架建筑标高最高高度为 25.8 米。屋面为双坡走水，坡度 5%。本钢结框架屋架主结构采纳Q345BH450*200*9*14 型钢，屋面玻璃骨架采纳□形的 Q345B140*80*5 矩形方通型钢。屋面为：8+1.52PVB+8 钢化夹层中空玻璃.POHyt2N。二、施工依据：1. 《钢结构工程施工质量验收法律规范》 2. 《建筑钢结构焊接规程 》 3. 《建筑工程安全生产管理条例》4. 《门式刚架轻型房屋钢结构技术规程》 5. 《建筑机械使用安全技术规程》 6. 《建筑施工安全检查标准 》 7. 北京世纪中天国际建...
