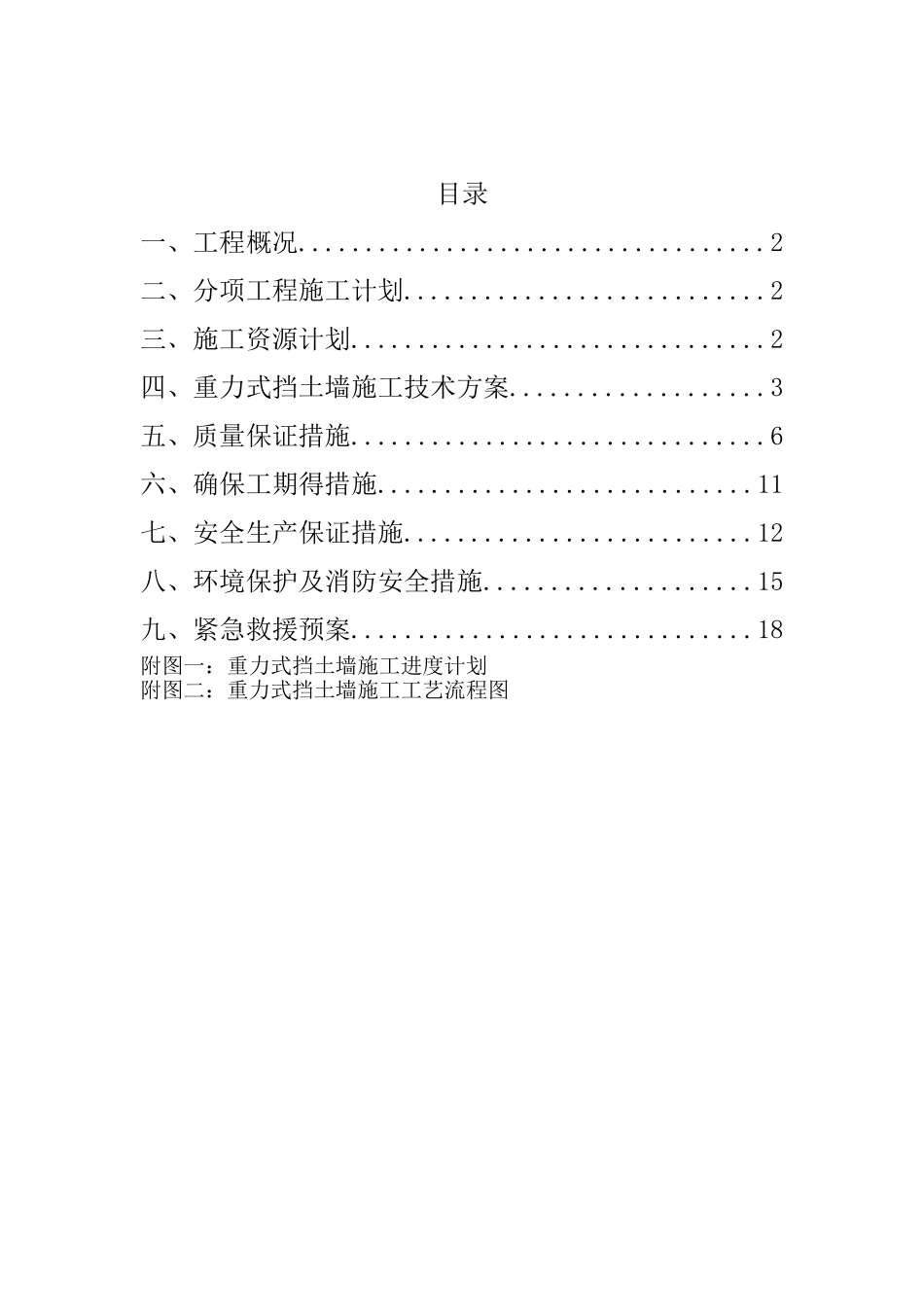

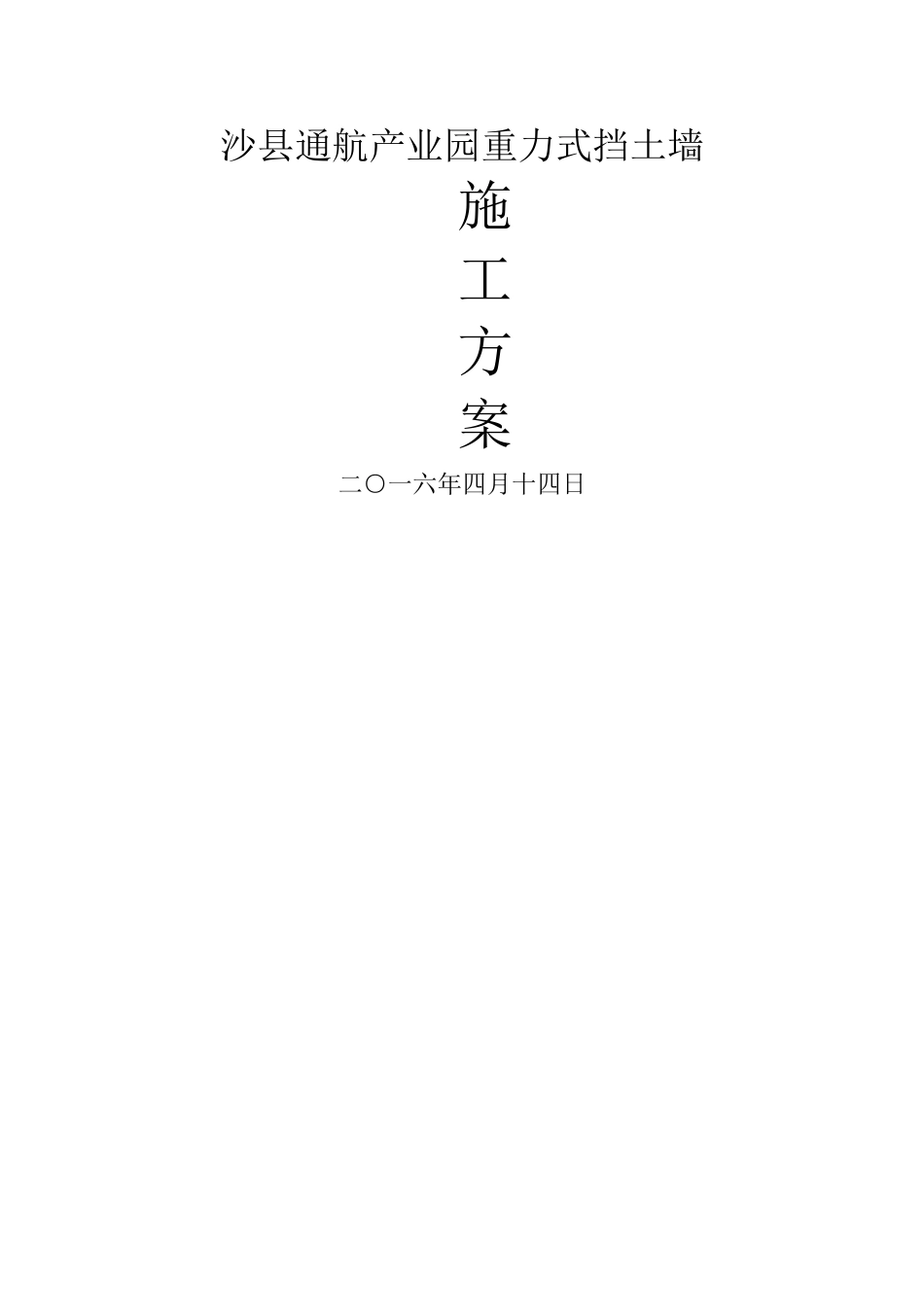

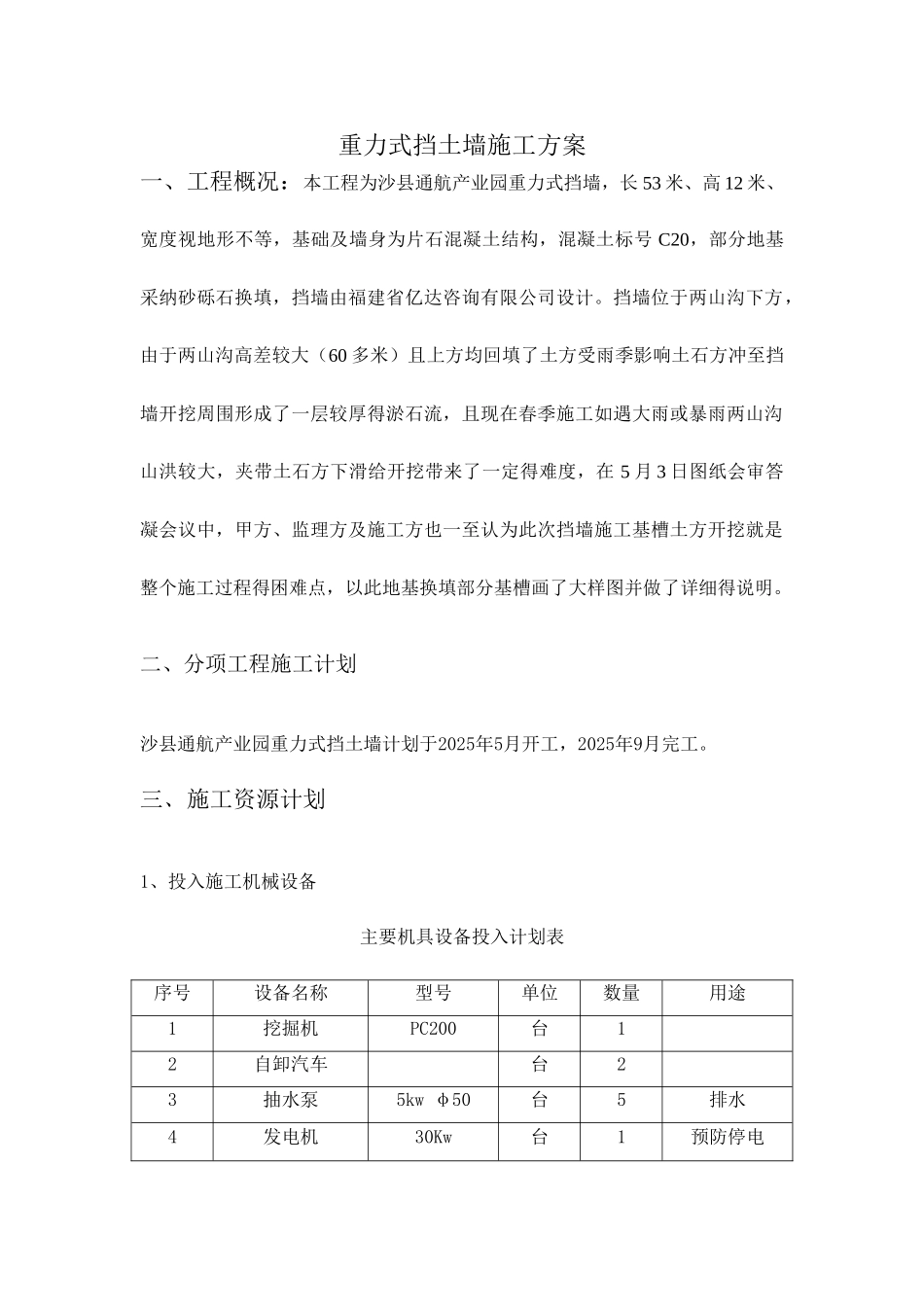

沙县通航产业园重力式挡土墙施工方案二○一六年四月十四日目录一、工程概况...................................2二、分项工程施工计划...........................2三、施工资源计划...............................2四、重力式挡土墙施工技术方案...................3五、质量保证措施...............................6六、确保工期得措施............................11七、安全生产保证措施..........................12八、环境保护及消防安全措施....................15九、紧急救援预案..............................18附图一：重力式挡土墙施工进度计划附图二：重力式挡土墙施工工艺流程图重力式挡土墙施工方案一、工程概况：本工程为沙县通航产业园重力式挡墙，长 53 米、高 12 米、宽度视地形不等，基础及墙身为片石混凝土结构，混凝土标号 C20，部分地基采纳砂砾石换填，挡墙由福建省亿达咨询有限公司设计。挡墙位于两山沟下方，由于两山沟高差较大（60 多米）且上方均回填了土方受雨季影响土石方冲至挡墙开挖周围形成了一层较厚得淤石流，且现在春季施工如遇大雨或暴雨两山沟山洪较大，夹带土石方下滑给开挖带来了一定得难度，在 5 月 3 日图纸会审答凝会议中，甲方、监理方及施工方也一至认为此次挡墙施工基槽土方开挖就是整个施工过程得困难点，以此地基换填部分基槽画了大样图并做了详细得说明。二、分项工程施工计划沙县通航产业园重力式挡土墙计划于2025年5月开工，2025年9月完工。三、施工资源计划1、投入施工机械设备主要机具设备投入计划表序号设备名称型号单位数量用途1挖掘机PC200台12自卸汽车台23抽水泵5kw φ50台5排水4发电机30Kw台1预防停电序号设备名称型号单位数量用途5全站仪PENTAXR-202N台16水准仪DS3台12、投入劳动力计划主要劳动力使用计划表序号工种名称数量（人）备注1普工102砼工53模板工104机驾工6基槽汽运土方5测量工26电工2四、重力式挡土墙施工技术方案（一）、施工准备应先做好地表排水与安全生产准备工作，施工前现将墙后地表得虚方全部清除，并将原地面开挖成台阶状，同时必须对设挡土墙段落得横断面重新放样，若发现实地墙趾地面线与设计横断面有较大出入，应及时反馈设计部门。（二）、施工放样 首先用全站仪放出挡墙得中轴线．然后依据挡墙底座宽，基础深度及放坡系数放出挡墙开挖长度与宽度并用白灰划线。作好定位放线记录并签证。在场地周围已有建构筑物通视条件良好得墙上作标高点，...
