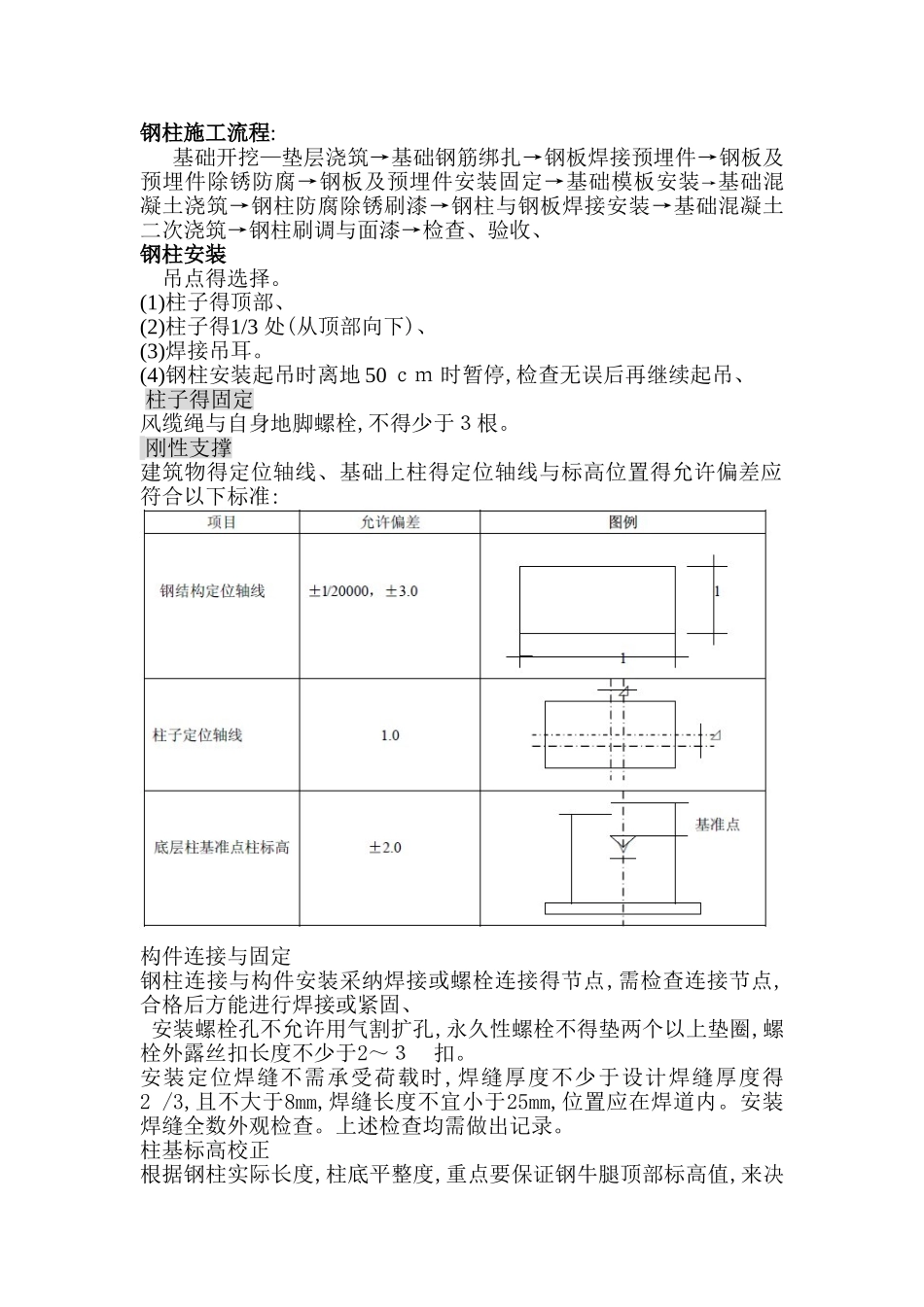

钢柱施工流程:基础开挖—垫层浇筑→基础钢筋绑扎→钢板焊接预埋件→钢板及预埋件除锈防腐→钢板及预埋件安装固定→基础模板安装→基础混凝土浇筑→钢柱防腐除锈刷漆→钢柱与钢板焊接安装→基础混凝土二次浇筑→钢柱刷调与面漆→检查、验收、钢柱安装 吊点得选择
(1)柱子得顶部、(2)柱子得1/3 处(从顶部向下)、(3)焊接吊耳
(4)钢柱安装起吊时离地 50 ｃｍ 时暂停,检查无误后再继续起吊、 柱子得固定风缆绳与自身地脚螺栓,不得少于３根
刚性支撑建筑物得定位轴线、基础上柱得定位轴线与标高位置得允许偏差应符合以下标准:构件连接与固定钢柱连接与构件安装采纳焊接或螺栓连接得节点,需检查连接节点,合格后方能进行焊接或紧固、 安装螺栓孔不允许用气割扩孔,永久性螺栓不得垫两个以上垫圈,螺栓外露丝扣长度不少于2～３ 扣
安装定位焊缝不需承受荷载时,焊缝厚度不少于设计焊缝厚度得2 /3,且不大于8mm,焊缝长度不宜小于25mm,位置应在焊道内
安装焊缝全数外观检查
上述检查均需做出记录

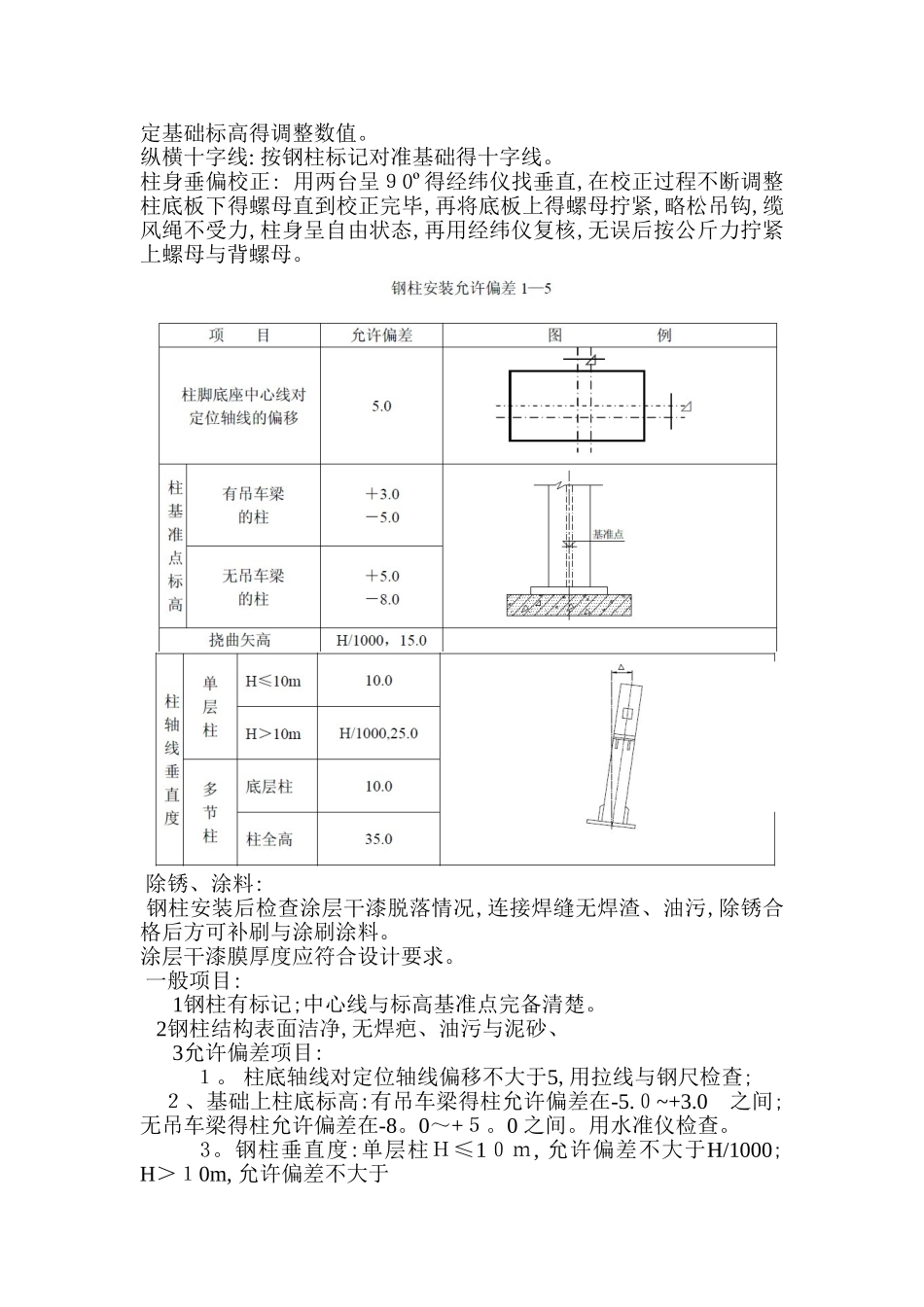

柱基标高校正根据钢柱实际长度,柱底平整度,重点要保证钢牛腿顶部标高值,来决定基础标高得调整数值
纵横十字线: 按钢柱标记对准基础得十字线
柱身垂偏校正: 用两台呈９0º得经纬仪找垂直,在校正过程不断调整柱底板下得螺母直到校正完毕,再将底板上得螺母拧紧,略松吊钩,缆风绳不受力,柱身呈自由状态,再用经纬仪复核,无误后按公斤力拧紧上螺母与背螺母
除锈、涂料: 钢柱安装后检查涂层干漆脱落情况,连接焊缝无焊渣、油污,除锈合格后方可补刷与涂刷涂料
涂层干漆膜厚度应符合设计要求
一般项目: 1钢柱有标记;中心线与标高基准点完备清楚
2钢柱结构表面洁净,无焊疤、油污与泥砂、 3允许偏差项目: １
柱底轴线对定位轴线偏移不大于5,用拉线与钢尺检查; ２、基础上柱底标高:有吊车梁得柱允许偏差在-5
0 之间;无吊车
