钢筋混凝土单向板肋梁楼盖设计本科论文VIP专享

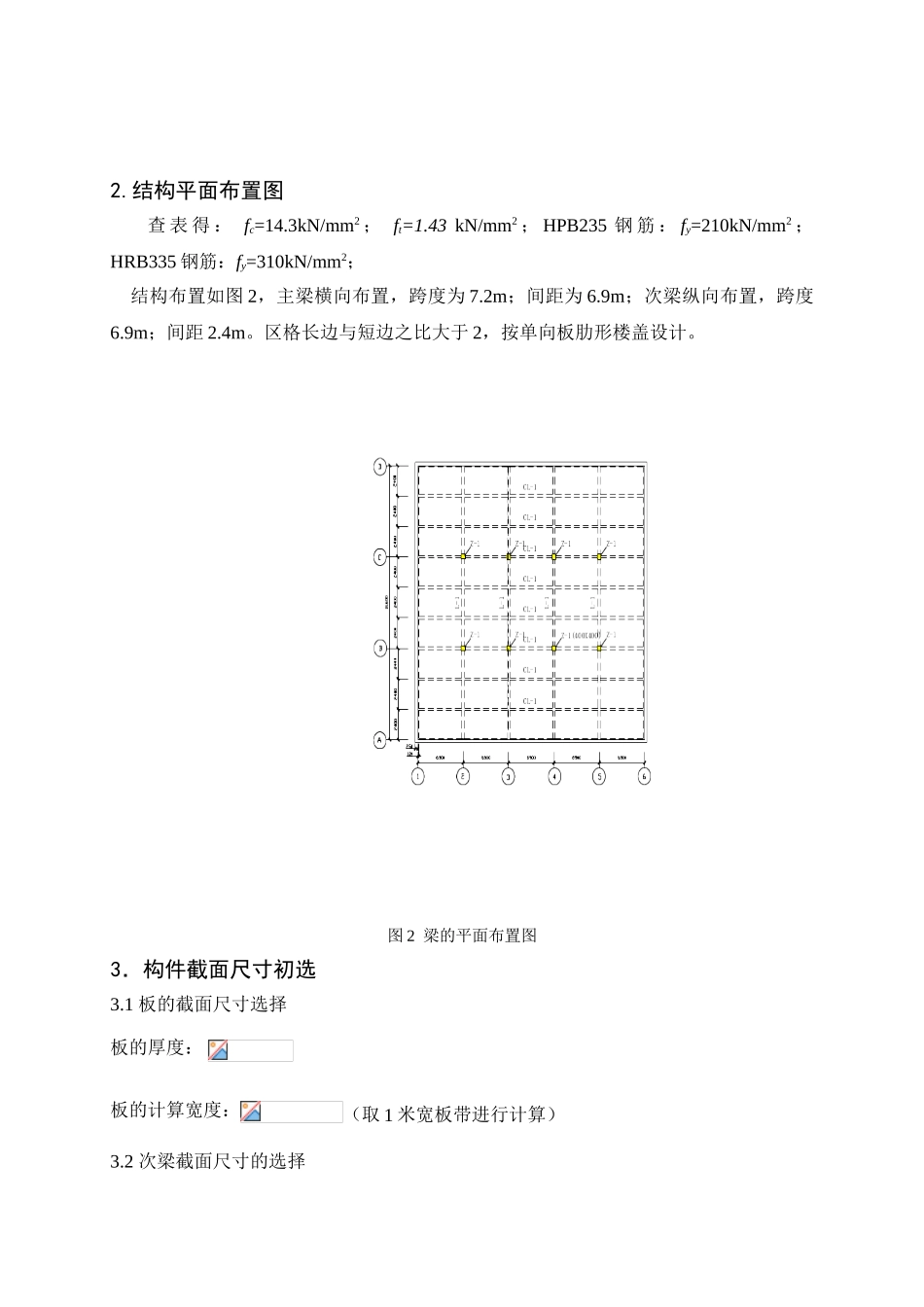

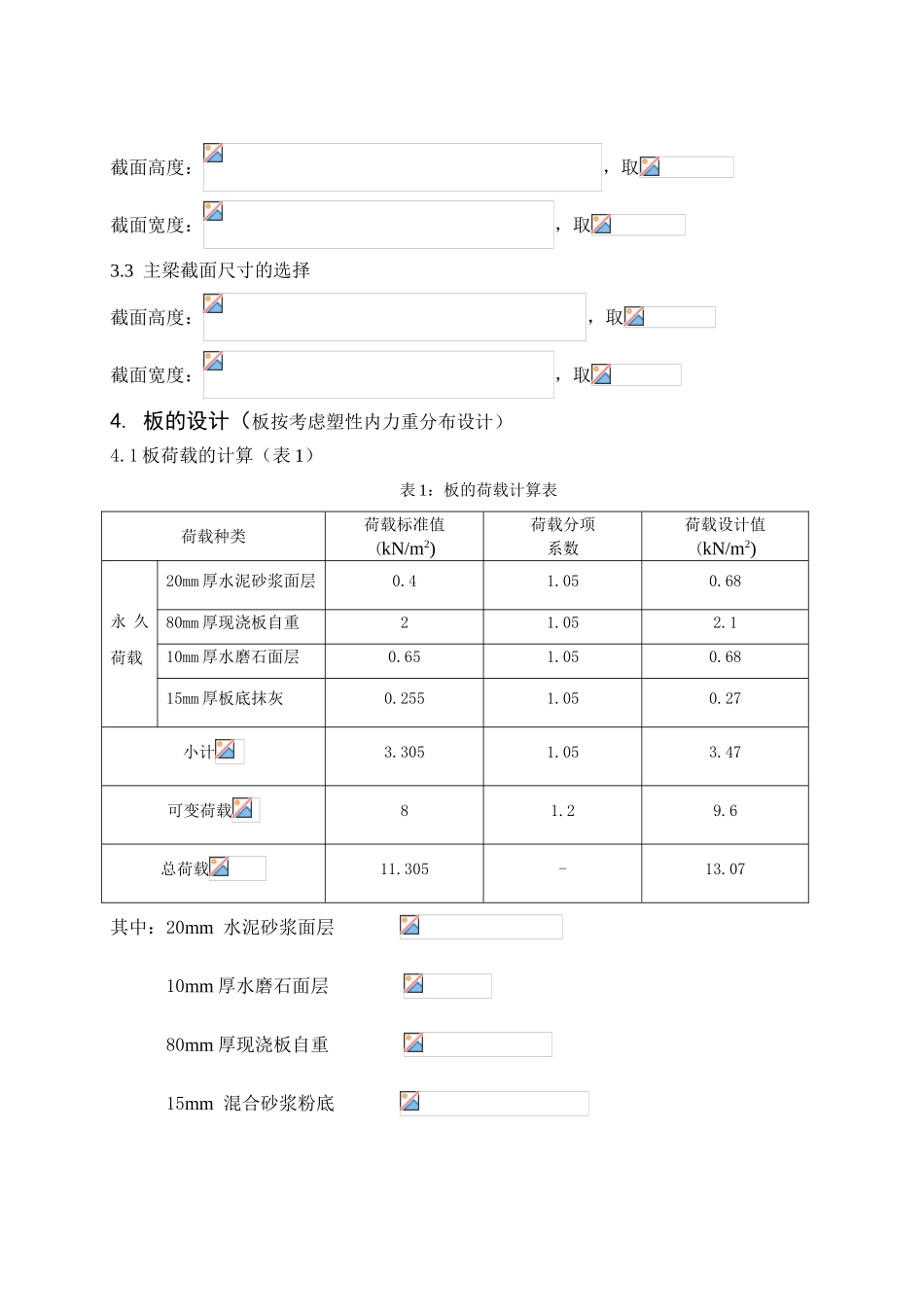

钢筋混凝土单向板肋梁楼盖设计1. 设计资料：（1）某水电站厂房，结构安全级别为Ⅱ级，环境条件类别为Ⅰ类。四周外墙均为承重砖墙，内设钢筋混凝土柱，柱网布置图 1 所示，柱的截面尺寸 b✕h=400✕400，楼盖采纳钢筋混凝土现浇肋形结构；（2）楼面可变荷载（活载）标准值为 8.0kN/m2，可变荷载系数为 1.2；（3）楼面做法：20mm 厚的水泥砂浆找平后做 10mm 厚水磨石面层，15mm 厚的混合砂浆粉底；（4）材料：混凝土强度等级为 C30；钢筋：主梁，次梁的受力钢筋为 HRB335 钢筋，板和梁内其它均为 HPB235 钢筋； （5）荷载：楼面面层：水磨石地板 0.65 kN/m2 ；混合砂浆容重 17 kN/m3；水泥砂浆容重 20 kN/m3；混凝土容重：25 kN/m3；（6）Lx=34.5m，Ly=21.6m ,L1×L2=6.9m×7.2m图 1 楼盖结构布置2.结构平面布置图查 表 得 ： fc=14.3kN/mm2 ； ft=1.43 kN/mm2 ； HPB235 钢 筋 ： fy=210kN/mm2 ；HRB335 钢筋：fy=310kN/mm2； 结构布置如图 2，主梁横向布置，跨度为 7.2m；间距为 6.9m；次梁纵向布置，跨度6.9m；间距 2.4m。区格长边与短边之比大于 2，按单向板肋形楼盖设计。 图 2 梁的平面布置图3．构件截面尺寸初选3.1 板的截面尺寸选择板的厚度： 板的计算宽度：（取 1 米宽板带进行计算）3.2 次梁截面尺寸的选择截面高度：，取截面宽度：，取3.3 主梁截面尺寸的选择截面高度：，取截面宽度：，取4. 板的设计（板按考虑塑性内力重分布设计）4.1 板荷载的计算（表 1）表 1：板的荷载计算表荷载种类荷载标准值(kN/m2)荷载分项系数荷载设计值(kN/m2)永 久荷载20mm 厚水泥砂浆面层0.41.050.6880mm 厚现浇板自重21.052.110mm 厚水磨石面层0.651.050.6815mm 厚板底抹灰0.2551.050.27小计3.3051.053.47可变荷载81.29.6总荷载11.305-13.07其中：20mm 水泥砂浆面层 10mm 厚水磨石面层 80mm 厚现浇板自重 15mm 混合砂浆粉底 合计 永久荷载设计值： 可变荷载设计值： 合计： 4.2 板的计算简图板的计算简图如图 3 所示。 图 3 板的计算简图边跨: 取和两者中的小者 故: 中跨： 平均跨：跨度差：说明板可以采纳等跨连续构件考虑塑性内力重分布得到的弯矩系数计算。4.3 板的内力计算板一般均能满足斜截面抗剪承载力要求,所以只进行正截面承载力计算。计算 B 支座负弯矩时，计算跨度取相邻两跨的较大值。板的内力系数如图 4，板的弯矩计算见表2。 图 4 板内力系...
