钢筋混凝土简支t型梁桥设计任务书本科学位论文

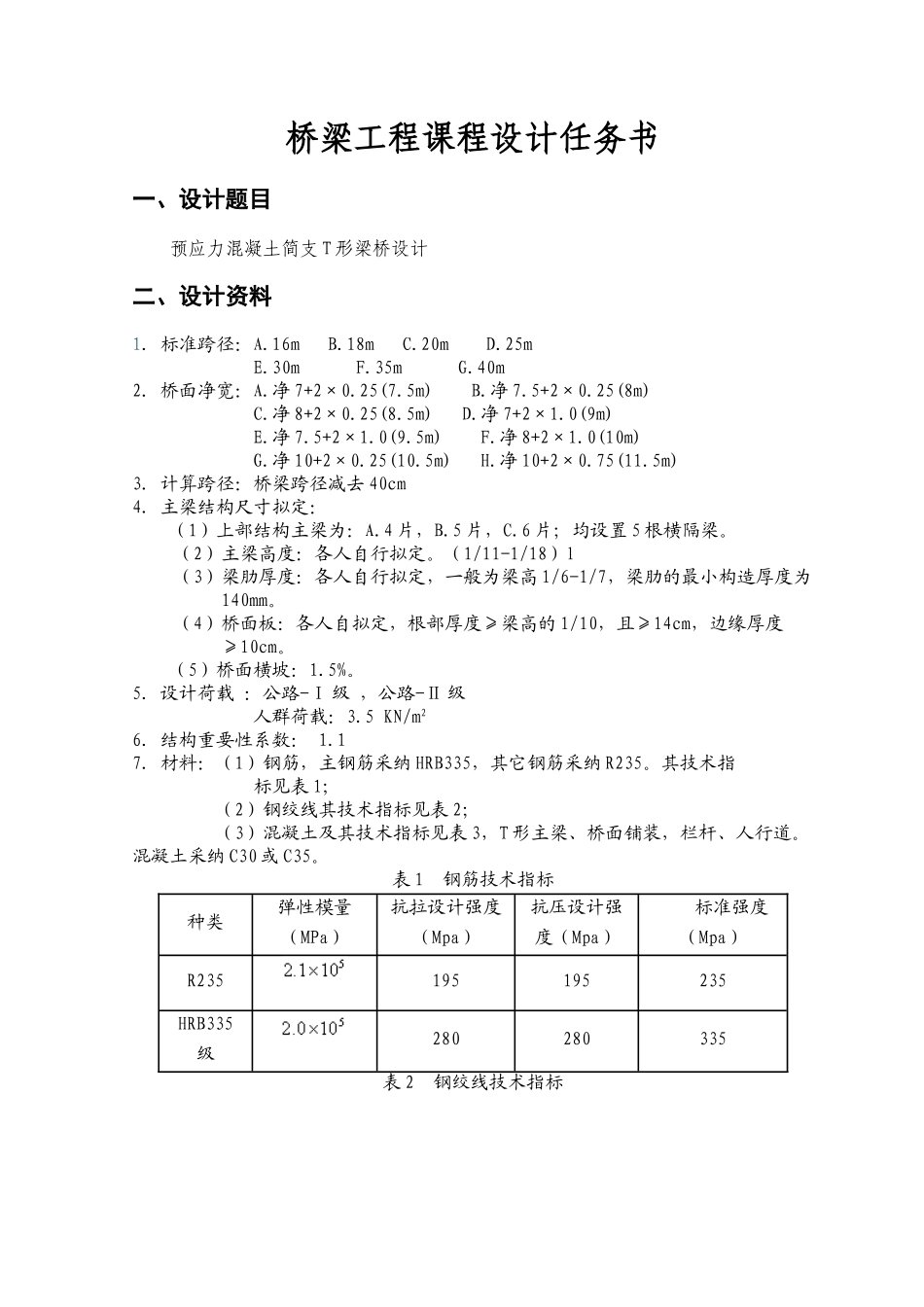

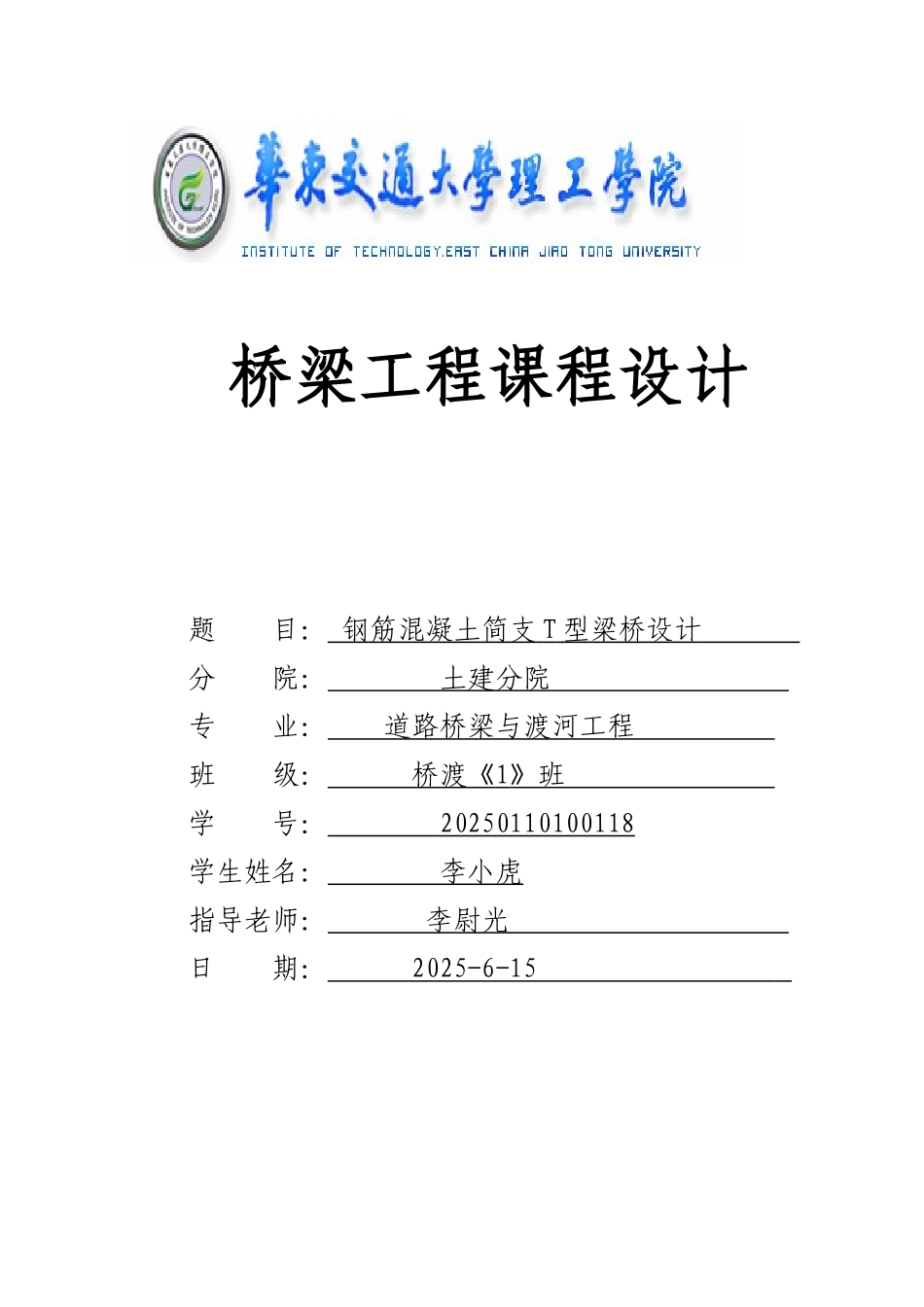

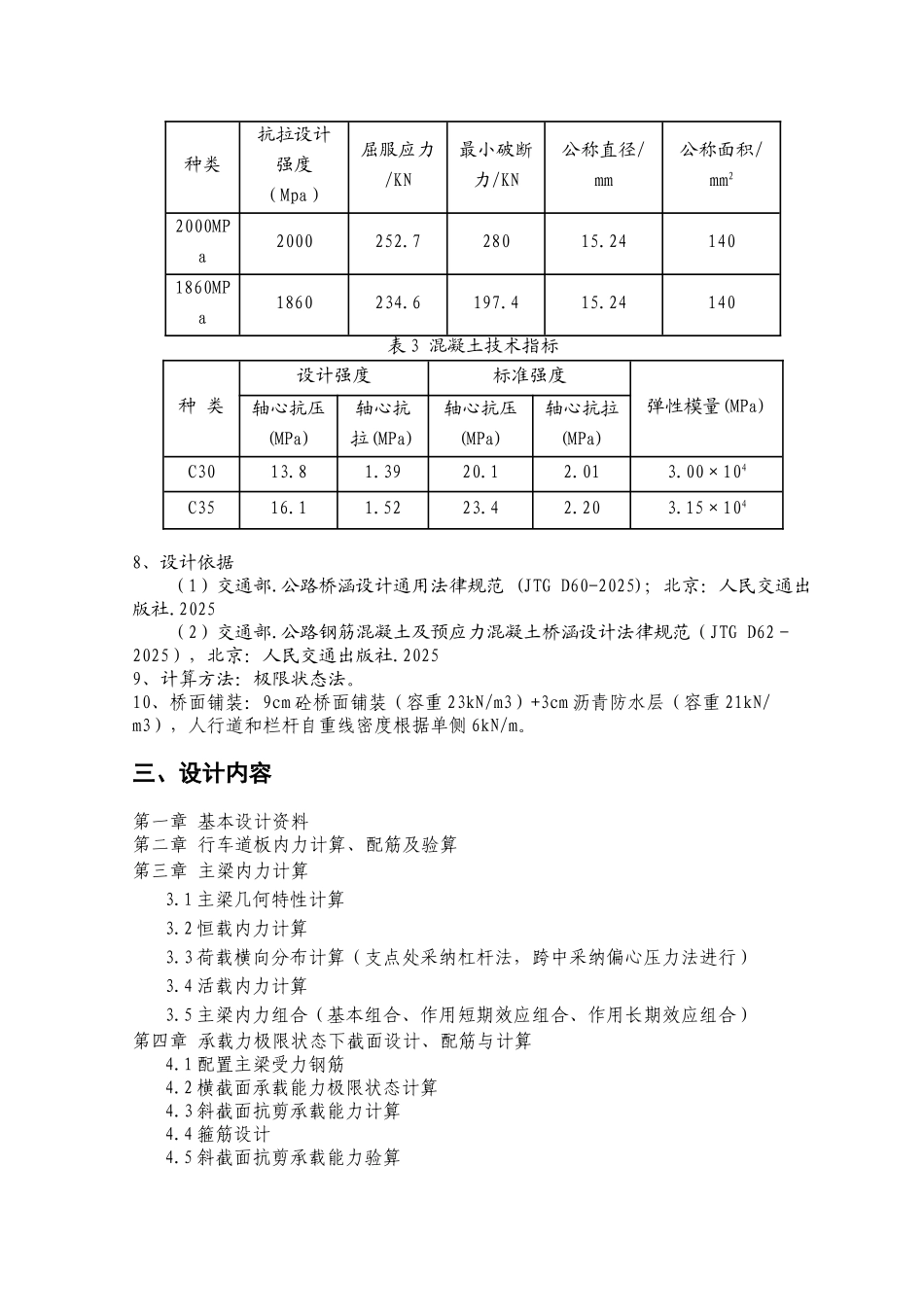

桥梁工程课程设计题 目： 钢筋混凝土简支 T 型 梁桥设计 分 院： 土建分院 专 业： 道路桥梁与渡河工程 班 级： 桥渡《 1 》班 学 号： 20250110100118 学生姓名： 李小虎 指导老师： 李尉光 日 期： 2025-6-15 桥梁工程课程设计任务书 一、设计题目 预应力混凝土简支 T 形梁桥设计二、设计资料1．标准跨径：A.16m B.18m C.20m D.25m E.30m F.35m G.40m 2．桥面净宽：A.净 7+2×0.25(7.5m) B.净 7.5+2×0.25(8m) C.净 8+2×0.25(8.5m) D.净 7+2×1.0(9m) E.净 7.5+2×1.0(9.5m) F.净 8+2×1.0(10m) G.净 10+2×0.25(10.5m) H.净 10+2×0.75(11.5m) 3．计算跨径：桥梁跨径减去 40cm4．主梁结构尺寸拟定：（1）上部结构主梁为：A.4 片，B.5 片，C.6 片；均设置 5 根横隔梁。（2）主梁高度：各人自行拟定。（1/11-1/18）l（3）梁肋厚度：各人自行拟定，一般为梁高 1/6-1/7，梁肋的最小构造厚度为140mm。（4）桥面板：各人自拟定，根部厚度≥梁高的 1/10，且≥14cm，边缘厚度≥10cm。（5）桥面横坡：1.5%。5．设计荷载 ：公路-Ⅰ 级 ，公路-Ⅱ 级 人群荷载：3.5 KN/m2 6．结构重要性系数： 1.17．材料：（1）钢筋，主钢筋采纳 HRB335，其它钢筋采纳 R235。其技术指 标见表 1； （2）钢绞线其技术指标见表 2；（3）混凝土及其技术指标见表 3，T 形主梁、桥面铺装，栏杆、人行道。混凝土采纳 C30 或 C35。表 1 钢筋技术指标种类弹性模量（MPa）抗拉设计强度（Mpa）抗压设计强度（Mpa）标准强度（Mpa）R235195195235HRB335级280280335表 2 钢绞线技术指标种类抗拉设计强度（Mpa）屈服应力/KN最小破断力/KN公称直径/mm公称面积/mm22000MPa2000252.728015.241401860MPa1860234.6197.415.24140表 3 混凝土技术指标种 类设计强度标准强度弹性模量(MPa)轴心抗压(MPa)轴心抗拉(MPa)轴心抗压(MPa)轴心抗拉(MPa)C3013.81.3920.12.013.00×104C3516.11.5223.42.203.15×1048、设计依据（1）交通部.公路桥涵设计通用法律规范 (JTG D60-2025)；北京：人民交通出版社.2025（2）交通部.公路钢筋混凝土及预应力混凝土桥涵设计法律规范（JTG D62－2025），北京：人民交通出版社.20259、计算方法：极限状态法。10、桥面铺装：9cm 砼桥面铺装（容重 23kN/m3）+3cm 沥青防水层（容重 21kN/m3），人行道和栏杆自重线密度根据单侧 6kN/m。三、设计内容第一章 基本设计资料...
