钢管外脚手架施工方案

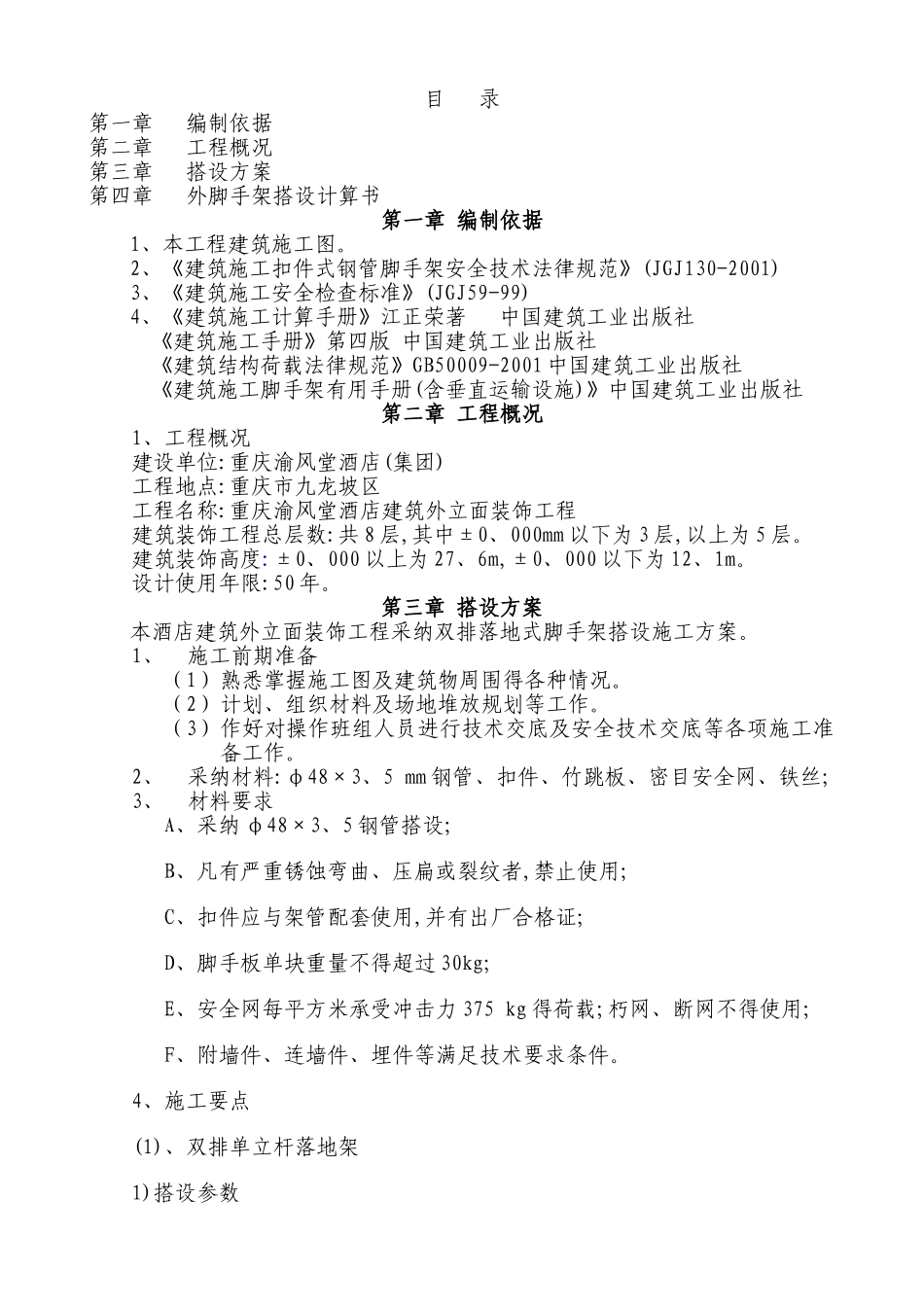

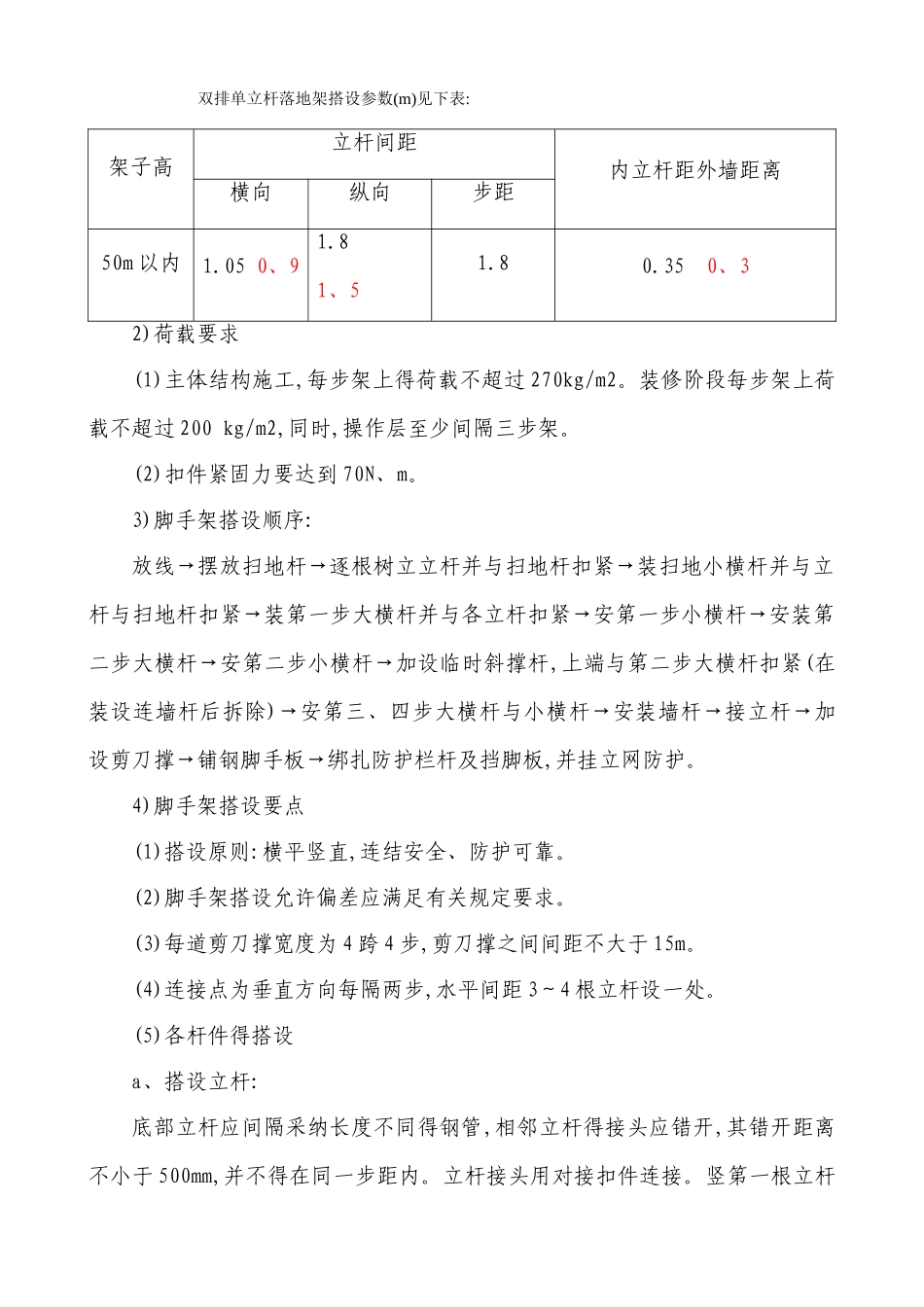

目 录第一章 编制依据第二章 工程概况第三章 搭设方案第四章 外脚手架搭设计算书第一章 编制依据1、本工程建筑施工图。2、《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130-2001)3、《建筑施工安全检查标准》(JGJ59-99)4、《建筑施工计算手册》江正荣著 中国建筑工业出版社《建筑施工手册》第四版 中国建筑工业出版社 《建筑结构荷载法律规范》GB50009-2001 中国建筑工业出版社 《建筑施工脚手架有用手册(含垂直运输设施)》中国建筑工业出版社第二章 工程概况1、工程概况建设单位:重庆渝风堂酒店(集团)工程地点:重庆市九龙坡区工程名称:重庆渝风堂酒店建筑外立面装饰工程建筑装饰工程总层数:共 8 层,其中±0、000mm 以下为 3 层,以上为 5 层。建筑装饰高度:±0、000 以上为 27、6m,±0、000 以下为 12、1m。设计使用年限:50 年。第三章 搭设方案本酒店建筑外立面装饰工程采纳双排落地式脚手架搭设施工方案。1、施工前期准备（1）熟悉掌握施工图及建筑物周围得各种情况。（2）计划、组织材料及场地堆放规划等工作。（3）作好对操作班组人员进行技术交底及安全技术交底等各项施工准备工作。2、采纳材料:φ48×3、5 mm 钢管、扣件、竹跳板、密目安全网、铁丝;3、材料要求A、采纳 φ48×3、5 钢管搭设;B、凡有严重锈蚀弯曲、压扁或裂纹者,禁止使用;C、扣件应与架管配套使用,并有出厂合格证;D、脚手板单块重量不得超过 30kg;E、安全网每平方米承受冲击力 375 kg 得荷载;朽网、断网不得使用;F、附墙件、连墙件、埋件等满足技术要求条件。4、施工要点(1)、双排单立杆落地架1)搭设参数双排单立杆落地架搭设参数(m)见下表:架子高立杆间距内立杆距外墙距离横向纵向步距50m 以内1.05 0、91.8 1、51.80.35 0、32)荷载要求(1)主体结构施工,每步架上得荷载不超过 270kg/m2。装修阶段每步架上荷载不超过 200 kg/m2,同时,操作层至少间隔三步架。(2)扣件紧固力要达到 70N、m。3)脚手架搭设顺序:放线→摆放扫地杆→逐根树立立杆并与扫地杆扣紧→装扫地小横杆并与立杆与扫地杆扣紧→装第一步大横杆并与各立杆扣紧→安第一步小横杆→安装第二步大横杆→安第二步小横杆→加设临时斜撑杆,上端与第二步大横杆扣紧(在装设连墙杆后拆除)→安第三、四步大横杆与小横杆→安装墙杆→接立杆→加设剪刀撑→铺钢脚手板→绑扎防护栏杆及挡脚板,并挂立网防护。4)脚手架搭设要点(1)搭设原则:横平竖直,连结安全、防护可靠。(2)脚手架搭...
