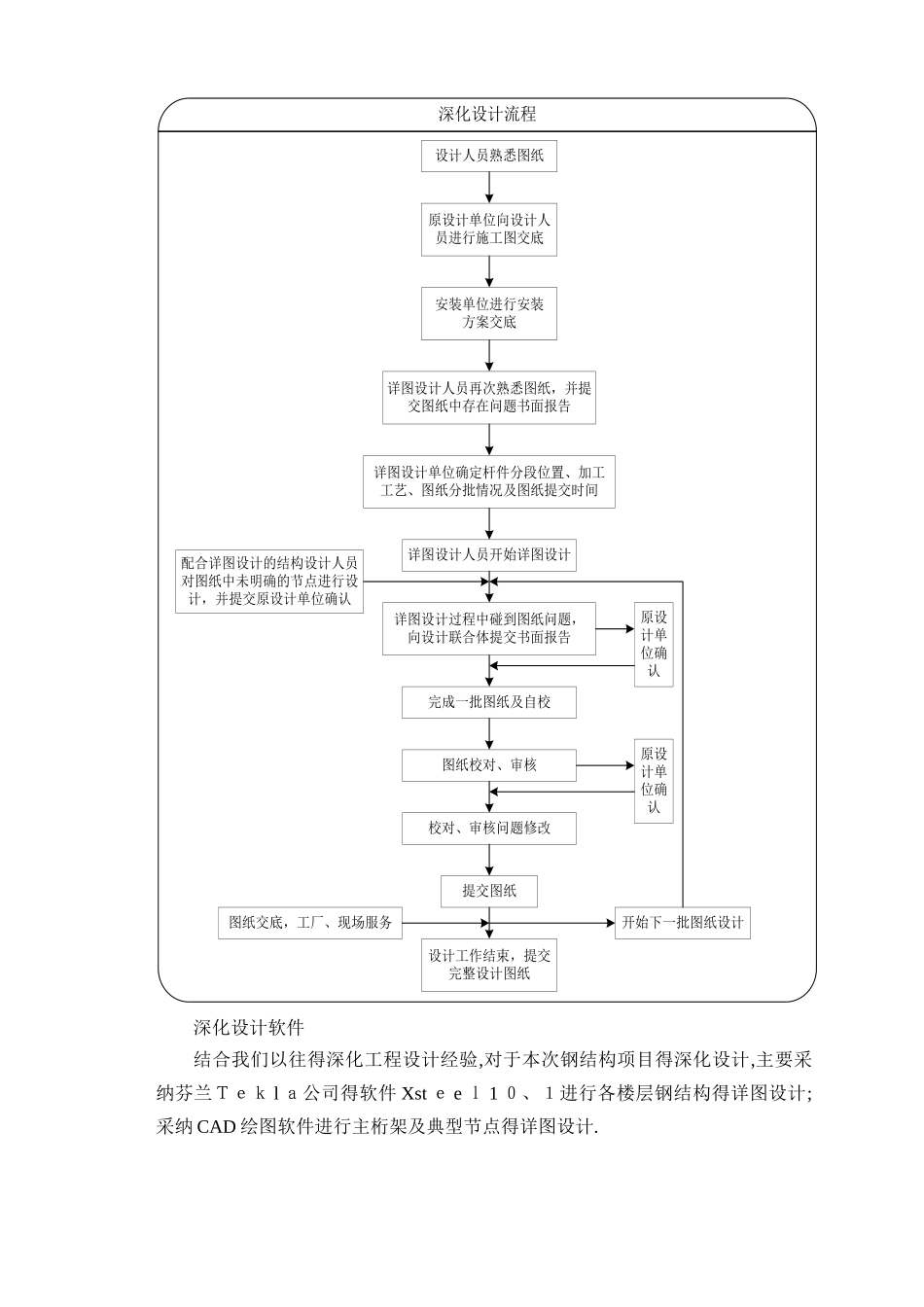

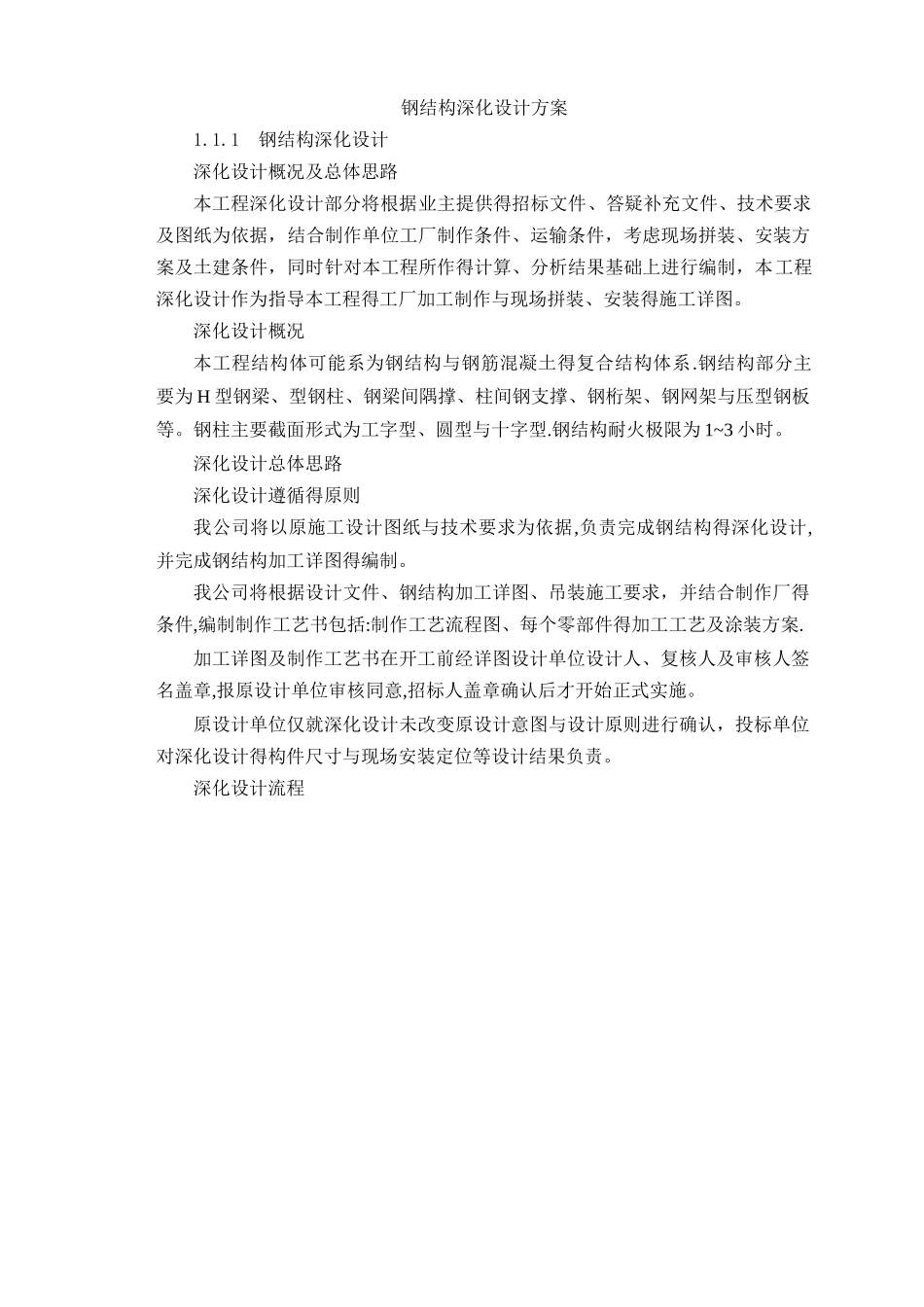

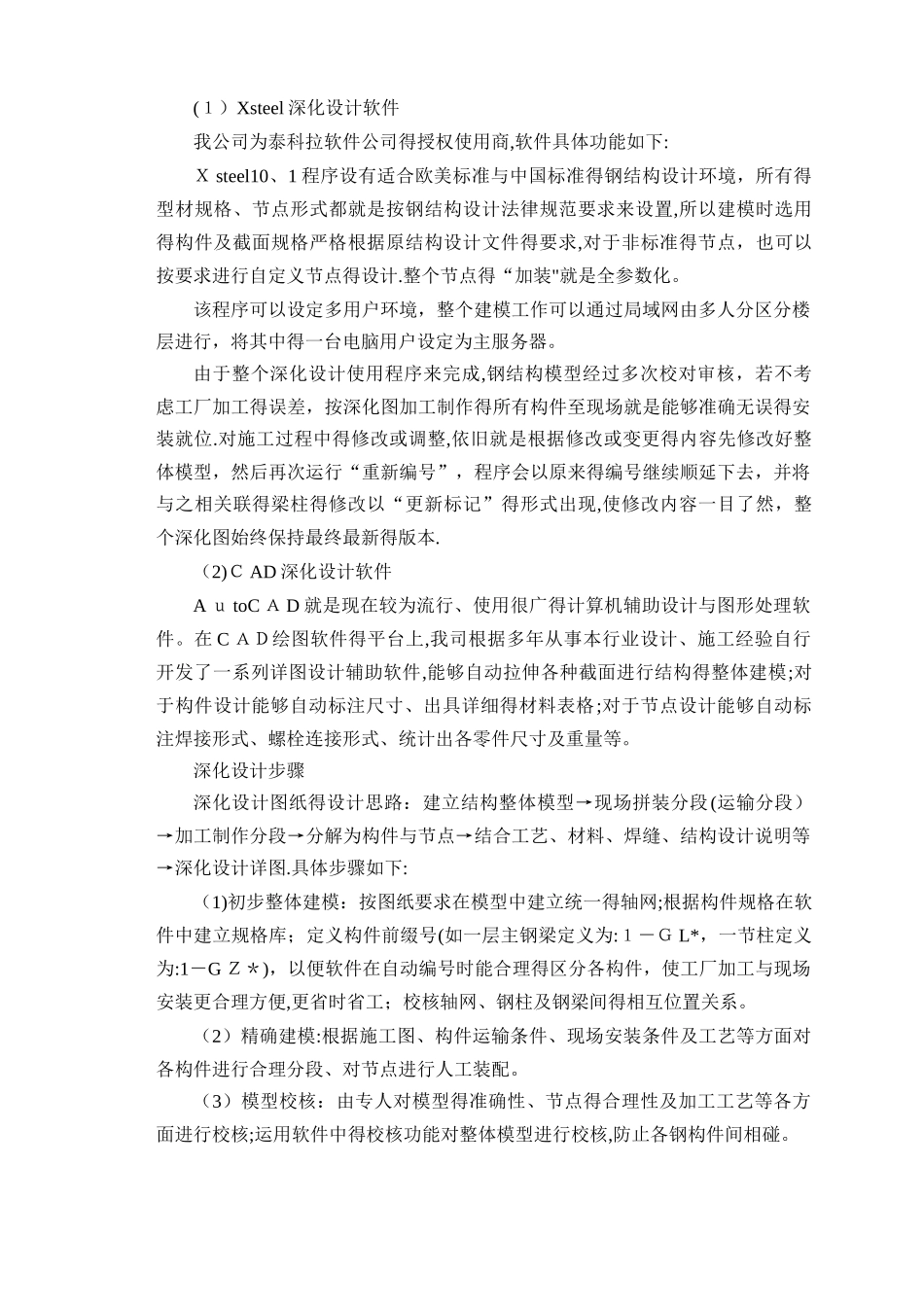

钢结构深化设计方案1.1.1 钢结构深化设计深化设计概况及总体思路本工程深化设计部分将根据业主提供得招标文件、答疑补充文件、技术要求及图纸为依据，结合制作单位工厂制作条件、运输条件，考虑现场拼装、安装方案及土建条件，同时针对本工程所作得计算、分析结果基础上进行编制，本工程深化设计作为指导本工程得工厂加工制作与现场拼装、安装得施工详图。深化设计概况本工程结构体可能系为钢结构与钢筋混凝土得复合结构体系.钢结构部分主要为 H 型钢梁、型钢柱、钢梁间隅撑、柱间钢支撑、钢桁架、钢网架与压型钢板等。钢柱主要截面形式为工字型、圆型与十字型.钢结构耐火极限为 1~3 小时。深化设计总体思路深化设计遵循得原则我公司将以原施工设计图纸与技术要求为依据,负责完成钢结构得深化设计,并完成钢结构加工详图得编制。我公司将根据设计文件、钢结构加工详图、吊装施工要求，并结合制作厂得条件,编制制作工艺书包括:制作工艺流程图、每个零部件得加工工艺及涂装方案.加工详图及制作工艺书在开工前经详图设计单位设计人、复核人及审核人签名盖章,报原设计单位审核同意,招标人盖章确认后才开始正式实施。原设计单位仅就深化设计未改变原设计意图与设计原则进行确认，投标单位对深化设计得构件尺寸与现场安装定位等设计结果负责。深化设计流程设计人员熟悉图纸原设计单位向设计人员进行施工图交底安装单位进行安装方案交底详图设计人员再次熟悉图纸，并提交图纸中存在问题书面报告详图设计单位确定杆件分段位置、加工工艺、图纸分批情况及图纸提交时间详图设计人员开始详图设计详图设计过程中碰到图纸问题，向设计联合体提交书面报告配合详图设计的结构设计人员对图纸中未明确的节点进行设计，并提交原设计单位确认完成一批图纸及自校原设计单位确认图纸校对、审核校对、审核问题修改提交图纸原设计单位确认设计工作结束，提交完整设计图纸开始下一批图纸设计图纸交底，工厂、现场服务深化设计流程深化设计软件结合我们以往得深化工程设计经验,对于本次钢结构项目得深化设计,主要采纳芬兰Ｔｅｋ l ａ公司得软件 Xst ｅ e ｌ 1 ０、１进行各楼层钢结构得详图设计;采纳 CAD 绘图软件进行主桁架及典型节点得详图设计.(１）Xsteel 深化设计软件我公司为泰科拉软件公司得授权使用商,软件具体功能如下:Ｘ steel10、1 程序设有适合欧美标准与中国标准得钢结构设计环境，所有得型材规格、节点形式都就是按钢结构设计法律规范要求来...
