钻机总体设计、液压系统设计说明书大学毕设论文VIP专享

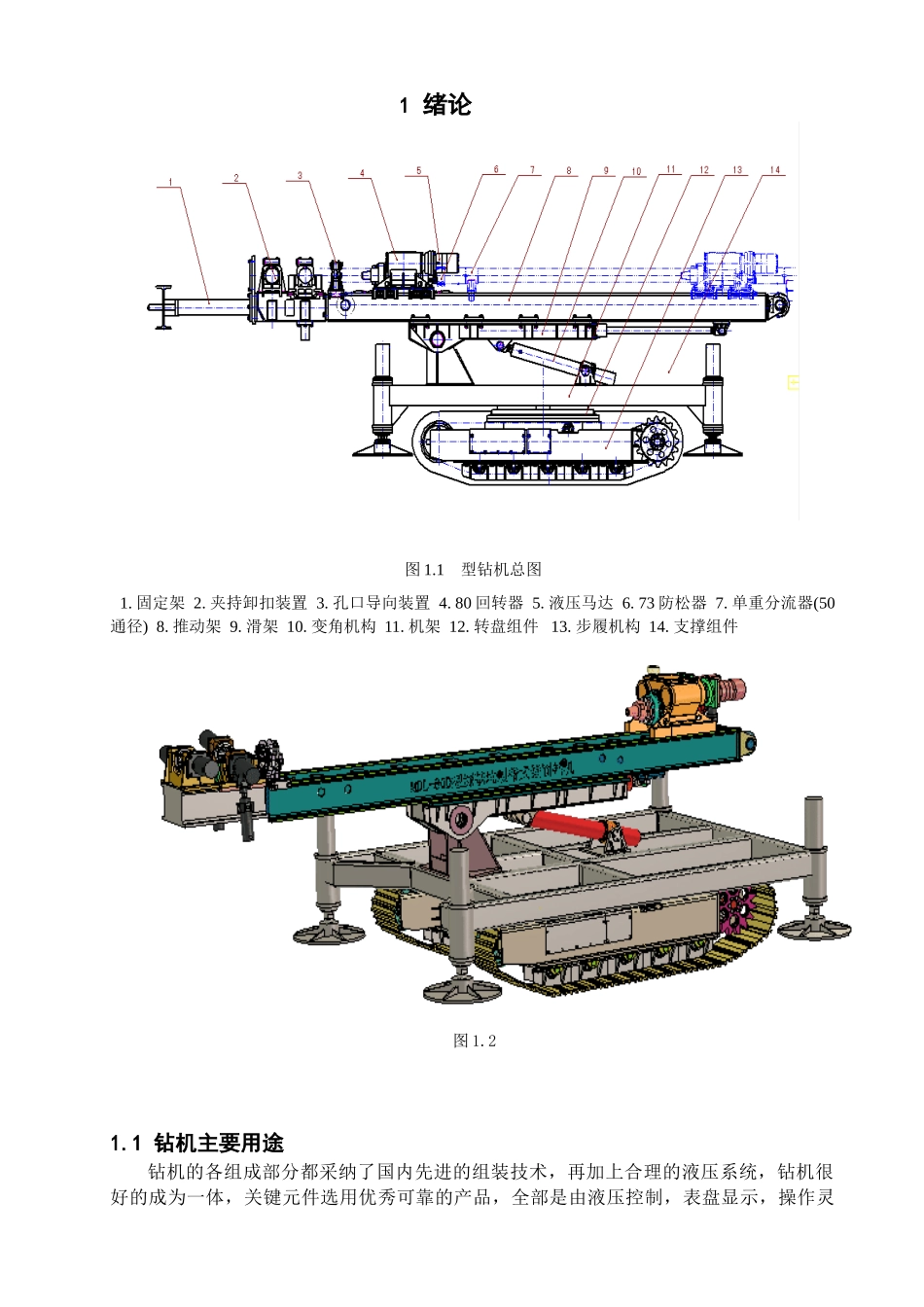

1 绪论 图 1.1 型钻机总图 1. 固定架 2. 夹持卸扣装置 3. 孔口导向装置 4. 80 回转器 5. 液压马达 6. 73 防松器 7. 单重分流器(50通径) 8. 推动架 9. 滑架 10. 变角机构 11. 机架 12. 转盘组件 13. 步履机构 14. 支撑组件 图 1.21.1 钻机主要用途钻机的各组成部分都采纳了国内先进的组装技术，再加上合理的液压系统，钻机很好的成为一体，关键元件选用优秀可靠的产品，全部是由液压控制，表盘显示，操作灵活，大大提高了工作效率，满足了客户需要。本产品属于履带式锚固工程钻机，整机重量小于 5500 公斤。履带式锚固钻机适用于城市中基坑支护和控制建筑物位移的锚固工程。本产品是整体式钻机，其中还配有步履机构和夹持卸扣器。步履机构移动迅速，对中孔位置十分迅速。夹持卸扣器可以自动拆卸钻杆和套管，这样大大提高了工作效率。MDL-80D 型履带锚固钻机性能十分稳定，工作效率高，具有多用性等特点。它配和普通的钻头进行回转钻进；往往会在坚硬的岩层采纳常规的球齿钻头，进行高速成孔；当在坚硬岩层等不稳定的地层，往往会采纳跟钻具可进行钻进成孔，并增加了旋喷功能。履带式锚固钻机主要有如下几大特点:1、钻机采纳全液压的控制、操作灵活、移位方便、机动性好、省时、省力。2、钻机回转器采纳双液压马达驱动，输出扭矩大，回转中心较同类的产品低，大大提高了钻机钻孔的平稳性。 3、新型的变角机构使对孔更加的迅捷，可调节范围增大，并且可以降低对工作面的要求。4、针对施施工场地区的地质特点，对钻机总体系统进行了优化，确保钻机在室外温度为 40°C 时，最打温度为 75°C。5、配有专用跟管钻进钻具（钻杆、套管等），成孔的质量好。6、履带式锚固钻机主要适合于深基坑锚固支护，还可通过旋喷模块的更换，使钻机可以进行旋喷施工。1.2、主要技术参数 图 1.3主要钻进方法：潜孔锤常规钻进、合金钻进、螺旋钻进。1、钻孔直径（mm）：φ100～φ2102、钻孔深度（m）：60～1003、钻孔角度（°）：0～904、额定输出扭矩(Nm)：45005、额定转速（r/min，正反转）：Ⅰ档(低速档) 6 20 36 60 (输出扭矩 4610 N.M) Ⅱ 档(高速档) 12 40 72 120 (输出扭矩 1767 N.M)6、额定提升力（kN）：607、额定给进力（kN）：308、给进行程（mm）：28009、滑移行程(mm)：90010、动力：电动机，30kW+11kW+1.5kW11、重量（kg）：600012、爬破角度：25°13、主机垂直状态：3200×2200×5000 14、...
