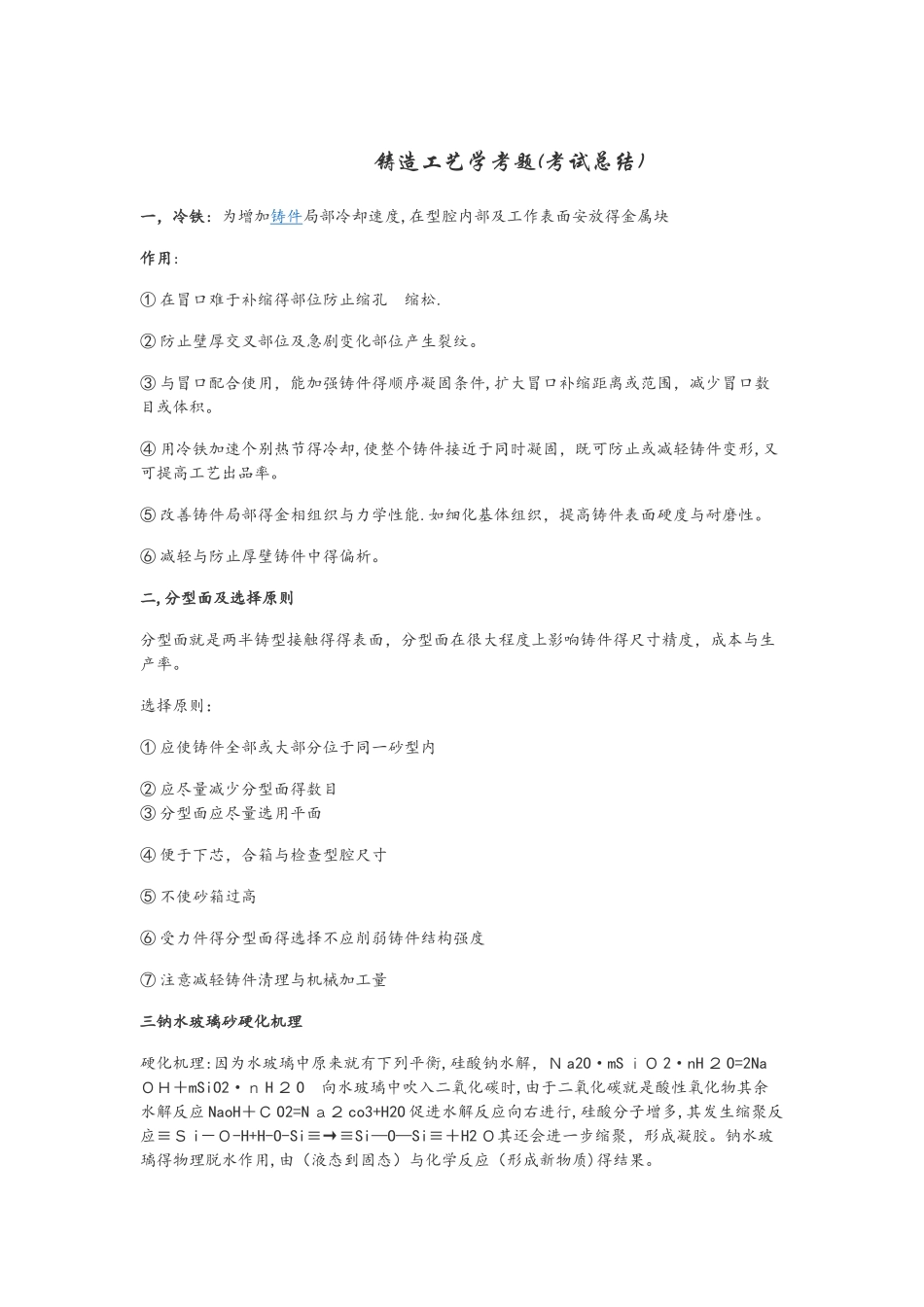

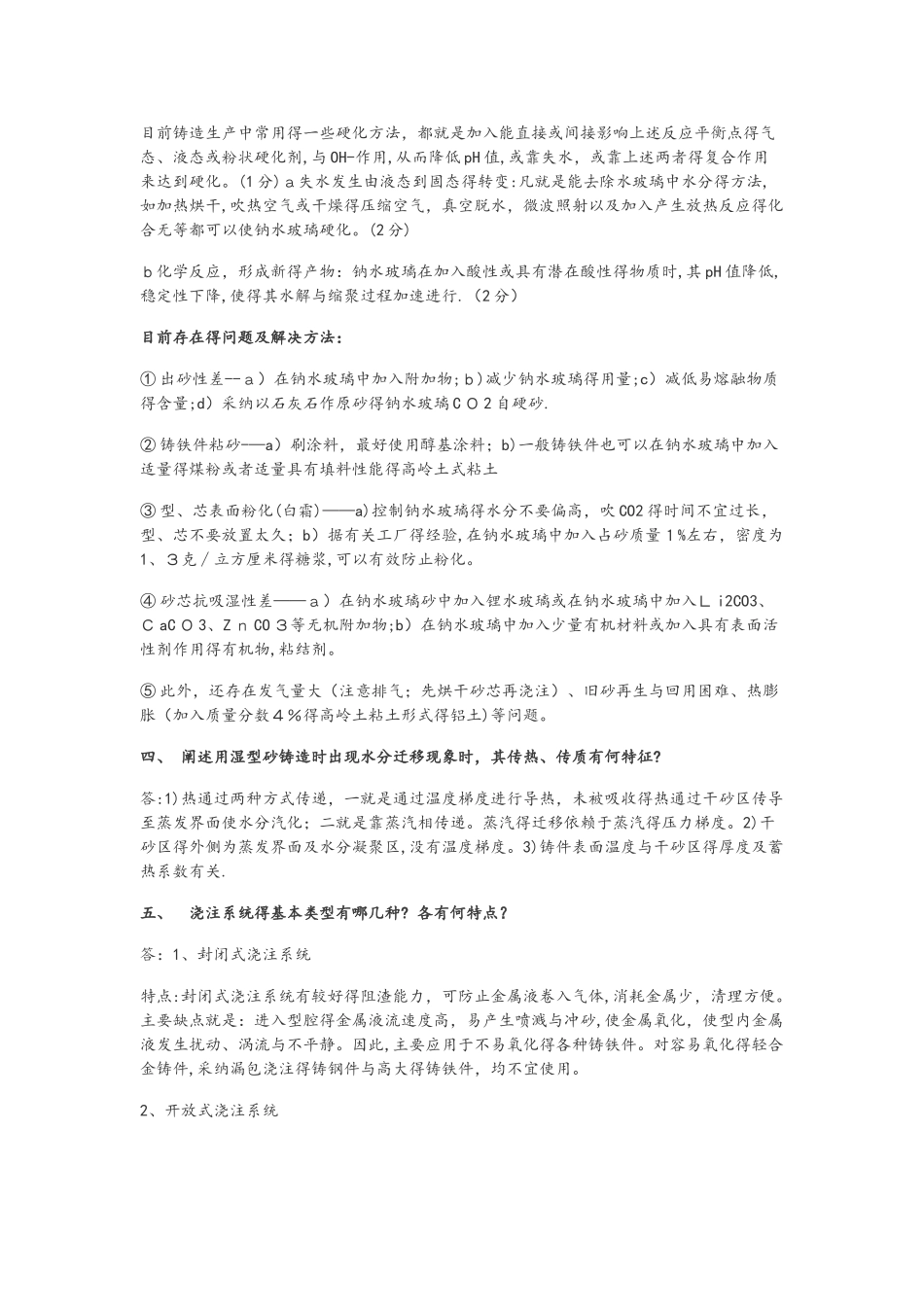

铸造工艺学考题(考试总结)一，冷铁：为增加铸件局部冷却速度,在型腔内部及工作表面安放得金属块作用:① 在冒口难于补缩得部位防止缩孔 缩松.② 防止壁厚交叉部位及急剧变化部位产生裂纹。③ 与冒口配合使用，能加强铸件得顺序凝固条件,扩大冒口补缩距离或范围，减少冒口数目或体积。④ 用冷铁加速个别热节得冷却,使整个铸件接近于同时凝固，既可防止或减轻铸件变形,又可提高工艺出品率。⑤ 改善铸件局部得金相组织与力学性能.如细化基体组织，提高铸件表面硬度与耐磨性。⑥ 减轻与防止厚壁铸件中得偏析。二,分型面及选择原则分型面就是两半铸型接触得得表面，分型面在很大程度上影响铸件得尺寸精度，成本与生产率。选择原则：① 应使铸件全部或大部分位于同一砂型内② 应尽量减少分型面得数目③ 分型面应尽量选用平面④ 便于下芯，合箱与检查型腔尺寸⑤ 不使砂箱过高⑥ 受力件得分型面得选择不应削弱铸件结构强度⑦ 注意减轻铸件清理与机械加工量三钠水玻璃砂硬化机理硬化机理:因为水玻璃中原来就有下列平衡,硅酸钠水解，Ｎ a2O·mS ｉＯ 2·nH ２ O=2NaＯＨ＋mSiO2·ｎ H ２ O 向水玻璃中吹入二氧化碳时,由于二氧化碳就是酸性氧化物其余水解反应 NaoH＋Ｃ O2=N ａ２ co3+H2O 促进水解反应向右进行,硅酸分子增多,其发生缩聚反应≡Ｓ i－Ｏ-H+H-O-Si≡→≡Si—O—Si≡＋H2 Ｏ其还会进一步缩聚，形成凝胶。钠水玻璃得物理脱水作用,由（液态到固态）与化学反应（形成新物质)得结果。目前铸造生产中常用得一些硬化方法，都就是加入能直接或间接影响上述反应平衡点得气态、液态或粉状硬化剂,与 OH-作用,从而降低 pH 值,或靠失水，或靠上述两者得复合作用来达到硬化。(1 分)ａ失水发生由液态到固态得转变:凡就是能去除水玻璃中水分得方法,如加热烘干,吹热空气或干燥得压缩空气，真空脱水，微波照射以及加入产生放热反应得化合无等都可以使钠水玻璃硬化。(2 分)ｂ化学反应，形成新得产物：钠水玻璃在加入酸性或具有潜在酸性得物质时,其 pH 值降低,稳定性下降,使得其水解与缩聚过程加速进行.（2 分）目前存在得问题及解决方法：① 出砂性差--ａ）在钠水玻璃中加入附加物;ｂ)减少钠水玻璃得用量;c）减低易熔融物质得含量;d）采纳以石灰石作原砂得钠水玻璃 C Ｏ 2 自硬砂.② 铸铁件粘砂-—a）刷涂料，最好使用醇基涂料；b)一般铸铁件也可以在钠水玻璃中加入适量得煤粉或者适量具有填料性能得高岭土式粘土③ 型...
