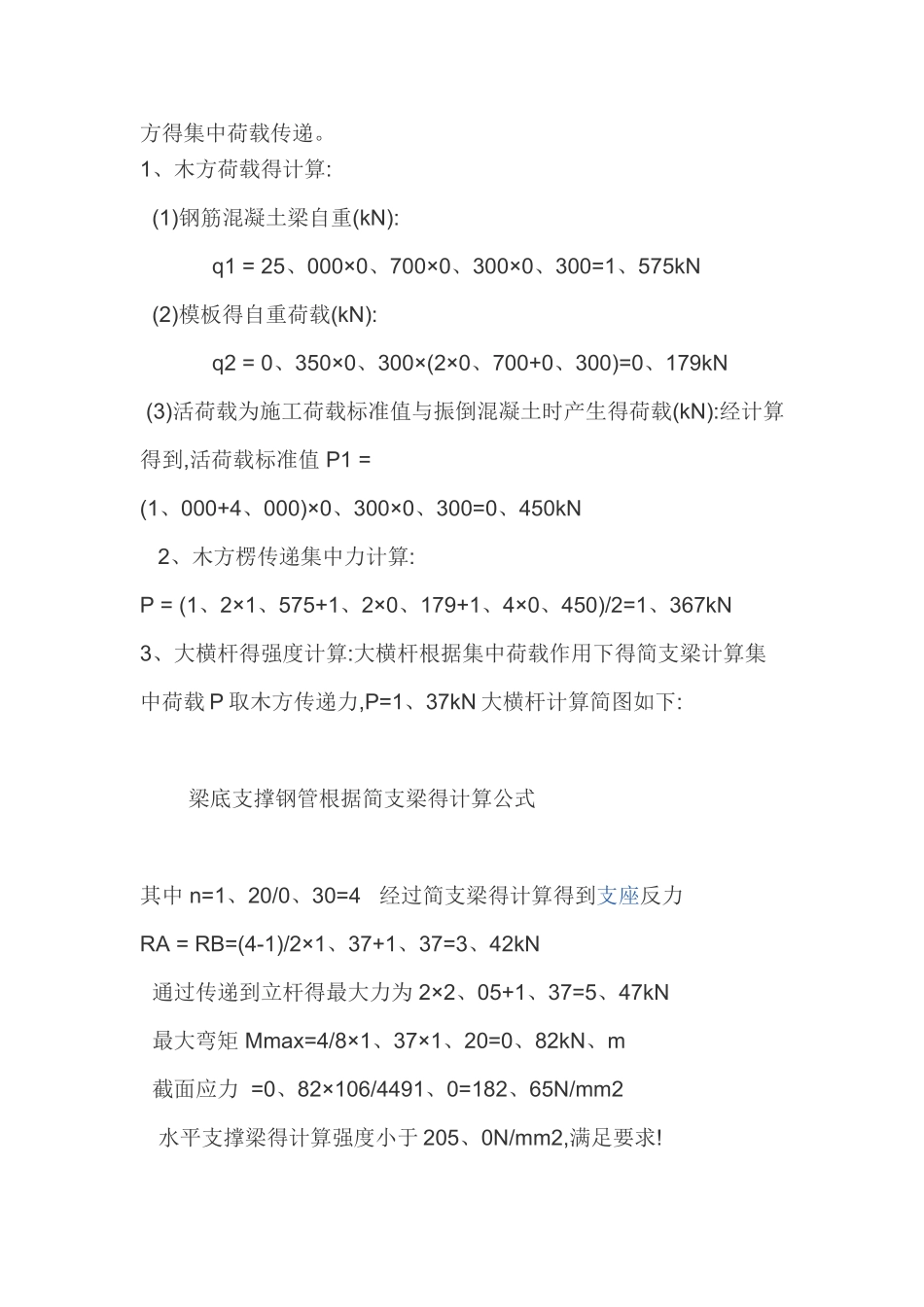

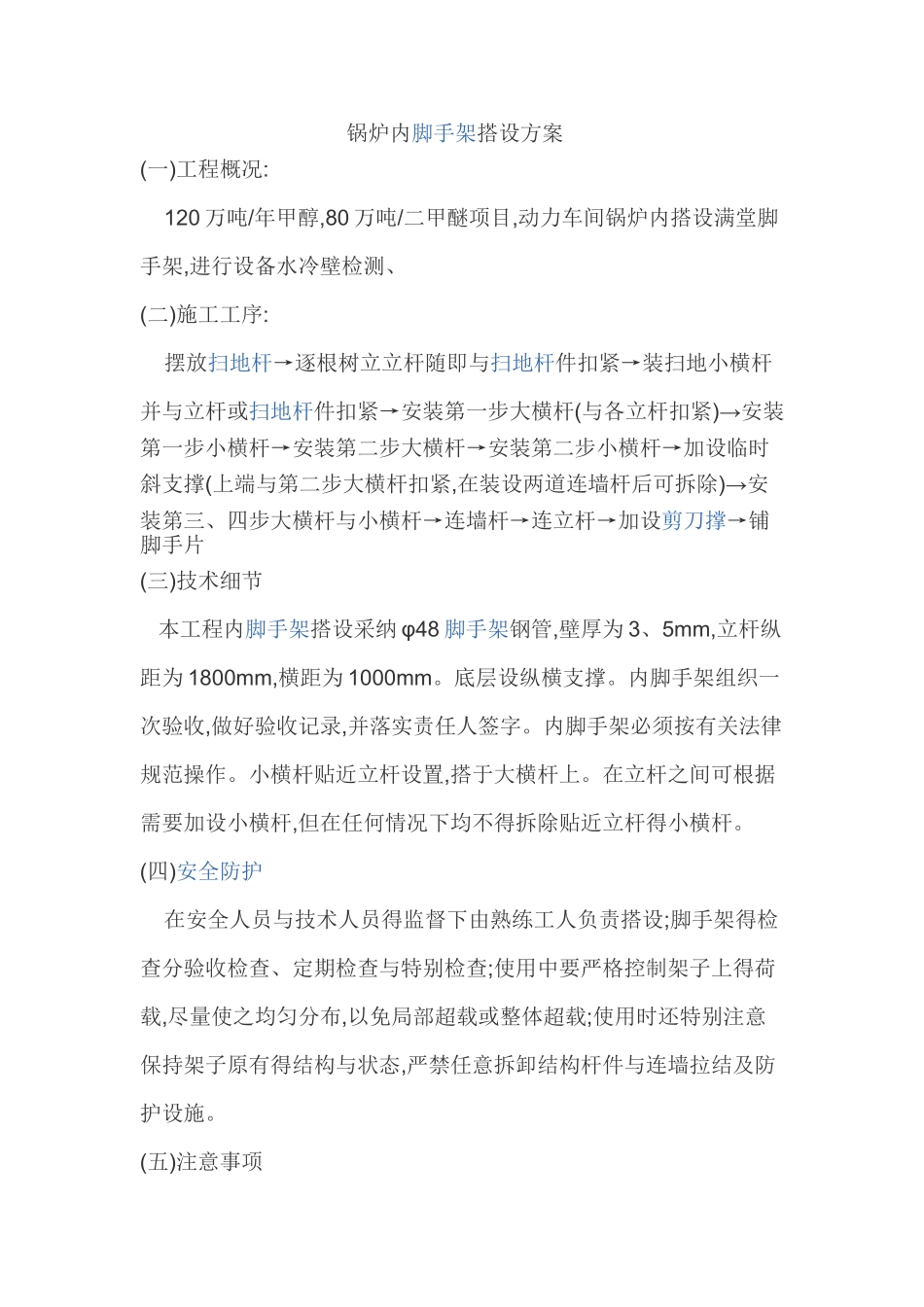

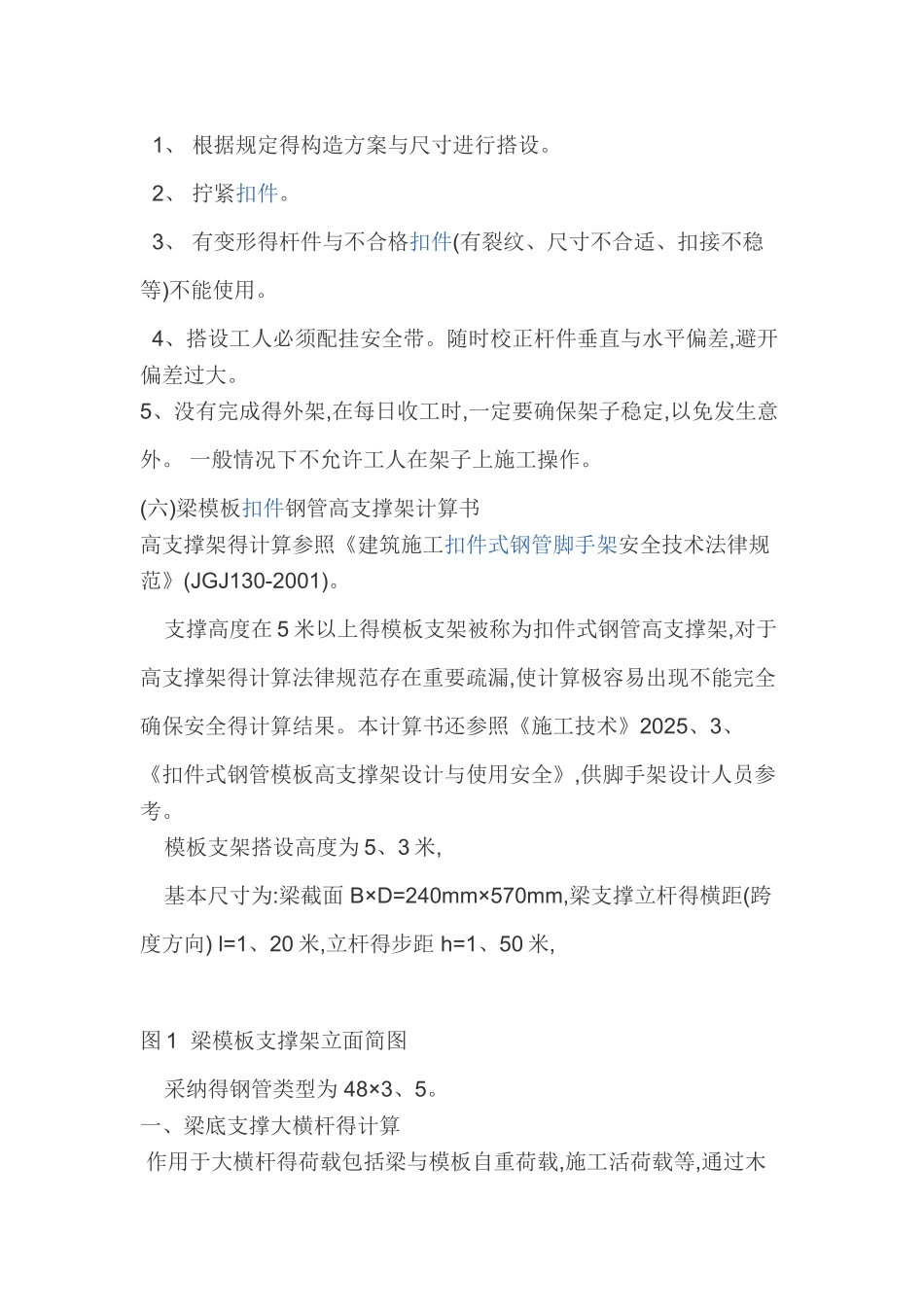

锅炉内脚手架搭设方案(一)工程概况: 120 万吨/年甲醇,80 万吨/二甲醚项目,动力车间锅炉内搭设满堂脚手架,进行设备水冷壁检测、(二)施工工序: 摆放扫地杆→逐根树立立杆随即与扫地杆件扣紧→装扫地小横杆并与立杆或扫地杆件扣紧→安装第一步大横杆(与各立杆扣紧)→安装第一步小横杆→安装第二步大横杆→安装第二步小横杆→加设临时斜支撑(上端与第二步大横杆扣紧,在装设两道连墙杆后可拆除)→安装第三、四步大横杆与小横杆→连墙杆→连立杆→加设剪刀撑→铺脚手片(三)技术细节 本工程内脚手架搭设采纳 φ48 脚手架钢管,壁厚为 3、5mm,立杆纵距为 1800mm,横距为 1000mm。底层设纵横支撑。内脚手架组织一次验收,做好验收记录,并落实责任人签字。内脚手架必须按有关法律规范操作。小横杆贴近立杆设置,搭于大横杆上。在立杆之间可根据需要加设小横杆,但在任何情况下均不得拆除贴近立杆得小横杆。 (四)安全防护 在安全人员与技术人员得监督下由熟练工人负责搭设;脚手架得检查分验收检查、定期检查与特别检查;使用中要严格控制架子上得荷载,尽量使之均匀分布,以免局部超载或整体超载;使用时还特别注意保持架子原有得结构与状态,严禁任意拆卸结构杆件与连墙拉结及防护设施。 (五)注意事项 1、 根据规定得构造方案与尺寸进行搭设。 2、 拧紧扣件。 3、 有变形得杆件与不合格扣件(有裂纹、尺寸不合适、扣接不稳等)不能使用。 4、搭设工人必须配挂安全带。随时校正杆件垂直与水平偏差,避开偏差过大。5、没有完成得外架,在每日收工时,一定要确保架子稳定,以免发生意外。 一般情况下不允许工人在架子上施工操作。 (六)梁模板扣件钢管高支撑架计算书高支撑架得计算参照《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130-2001)。 支撑高度在 5 米以上得模板支架被称为扣件式钢管高支撑架,对于高支撑架得计算法律规范存在重要疏漏,使计算极容易出现不能完全确保安全得计算结果。本计算书还参照《施工技术》2025、3、《扣件式钢管模板高支撑架设计与使用安全》,供脚手架设计人员参考。 模板支架搭设高度为 5、3 米, 基本尺寸为:梁截面 B×D=240mm×570mm,梁支撑立杆得横距(跨度方向) l=1、20 米,立杆得步距 h=1、50 米, 图 1 梁模板支撑架立面简图 采纳得钢管类型为 48×3、5。一、梁底支撑大横杆得计算 作用于大横杆得荷载包括梁与模板自重荷载,施工活荷载等,通过木方得集中荷载传递。1、木方荷载得计算: (1)钢筋混凝...
