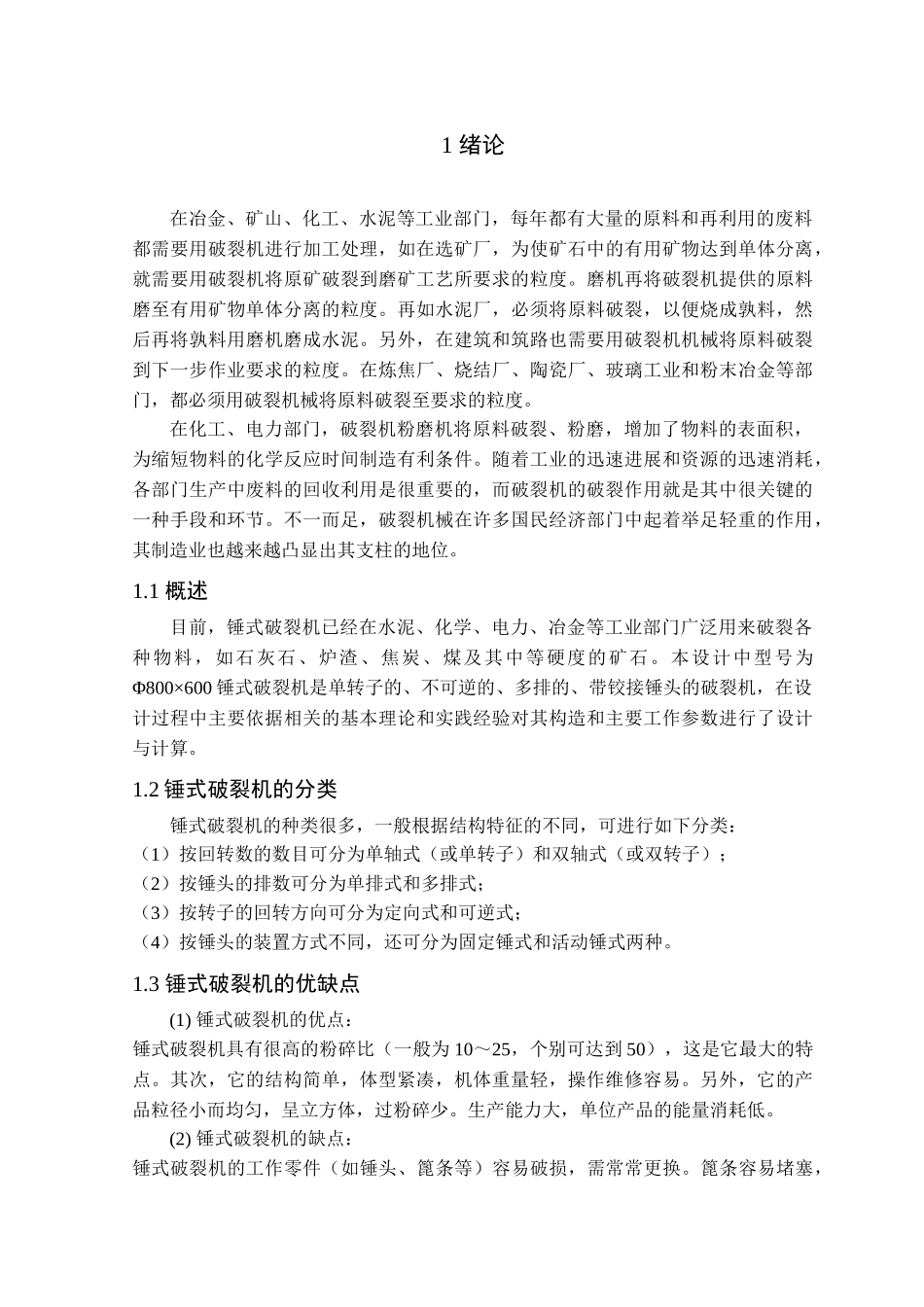

1 绪论在冶金、矿山、化工、水泥等工业部门，每年都有大量的原料和再利用的废料都需要用破裂机进行加工处理，如在选矿厂，为使矿石中的有用矿物达到单体分离，就需要用破裂机将原矿破裂到磨矿工艺所要求的粒度。磨机再将破裂机提供的原料磨至有用矿物单体分离的粒度。再如水泥厂，必须将原料破裂，以便烧成孰料，然后再将孰料用磨机磨成水泥。另外，在建筑和筑路也需要用破裂机机械将原料破裂到下一步作业要求的粒度。在炼焦厂、烧结厂、陶瓷厂、玻璃工业和粉末冶金等部门，都必须用破裂机械将原料破裂至要求的粒度。在化工、电力部门，破裂机粉磨机将原料破裂、粉磨，增加了物料的表面积，为缩短物料的化学反应时间制造有利条件。随着工业的迅速进展和资源的迅速消耗，各部门生产中废料的回收利用是很重要的，而破裂机的破裂作用就是其中很关键的一种手段和环节。不一而足，破裂机械在许多国民经济部门中起着举足轻重的作用，其制造业也越来越凸显出其支柱的地位。1.1 概述目前，锤式破裂机已经在水泥、化学、电力、冶金等工业部门广泛用来破裂各种物料，如石灰石、炉渣、焦炭、煤及其中等硬度的矿石。本设计中型号为Φ800×600 锤式破裂机是单转子的、不可逆的、多排的、带铰接锤头的破裂机，在设计过程中主要依据相关的基本理论和实践经验对其构造和主要工作参数进行了设计与计算。1.2 锤式破裂机的分类锤式破裂机的种类很多，一般根据结构特征的不同，可进行如下分类：（1）按回转数的数目可分为单轴式（或单转子）和双轴式（或双转子）；（2）按锤头的排数可分为单排式和多排式；（3）按转子的回转方向可分为定向式和可逆式；（4）按锤头的装置方式不同，还可分为固定锤式和活动锤式两种。1.3 锤式破裂机的优缺点(1) 锤式破裂机的优点：锤式破裂机具有很高的粉碎比（一般为 10～25，个别可达到 50），这是它最大的特点。其次，它的结构简单，体型紧凑，机体重量轻，操作维修容易。另外，它的产品粒径小而均匀，呈立方体，过粉碎少。生产能力大，单位产品的能量消耗低。(2) 锤式破裂机的缺点：锤式破裂机的工作零件（如锤头、篦条等）容易破损，需常常更换。篦条容易堵塞，尤其是对湿度大，含有粘土质的物料，会引起生产能力的显著下降。破裂腔中落入过大的金属硬物时，会导致运转事故的发生。 1.4 常见锤式破裂机的规格和型号锤式破裂机的规格，通常是以回转体的外端直径和其工作长度尺寸表示的。如Φ800×600 的锤式破裂机，转子...
