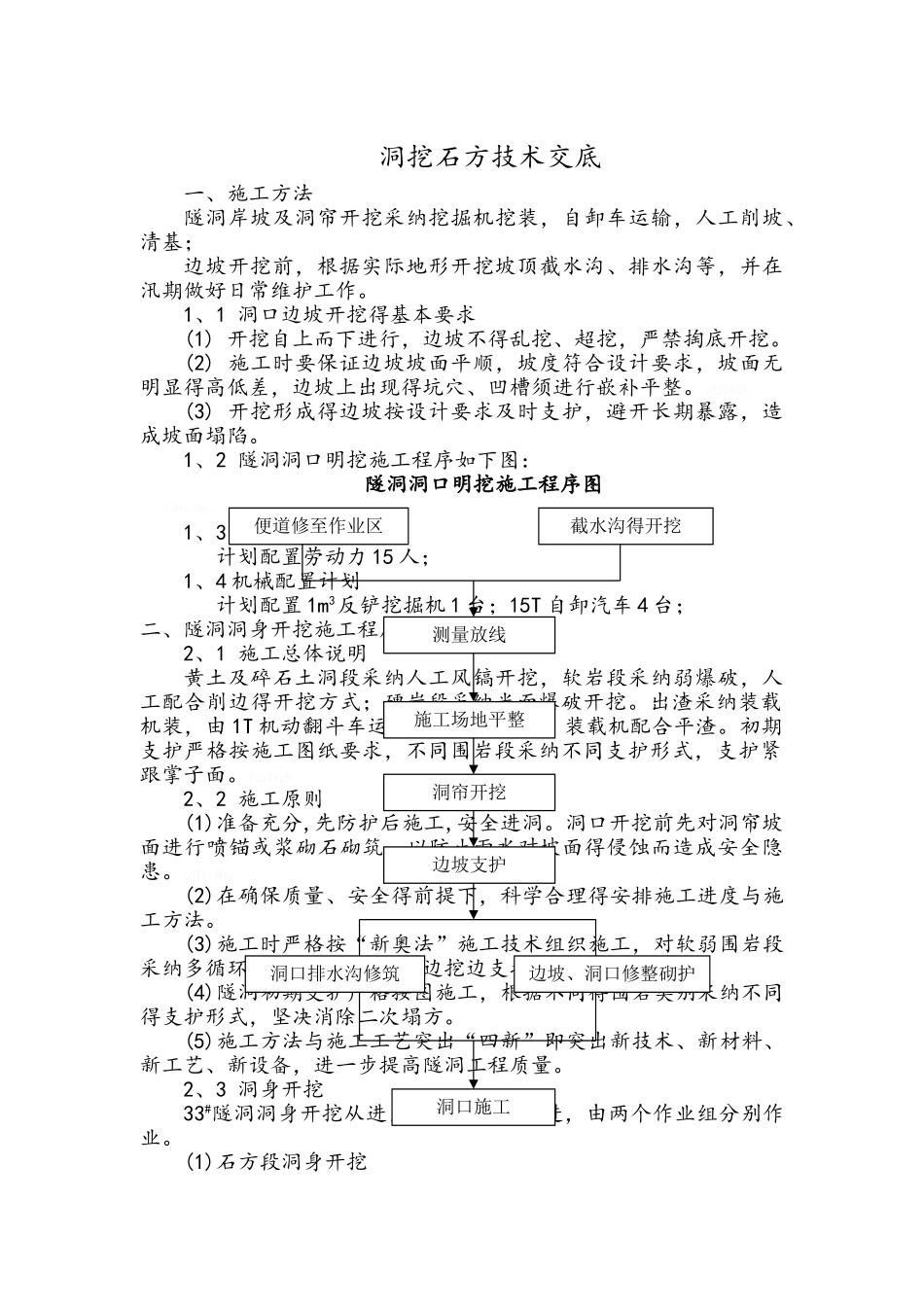

技 术 交 底 记 录GSJ-JL-02-2025 编号：工程项目名 称青海省湟水北干渠扶贫灌溉一期工程 24 标单位工程名 称33#隧洞工程分部工程名 称隧洞开挖隧洞喷锚支护交底人丁永庆交底时间2014 年 2 月 7 日交底地点项目部接受交底人员：技术交底内容： 见附页《洞挖石方技术交底》 《喷锚支护技术交底》 接受交底得单位负责人：年 月 日组织部门负责人：年 月 日洞挖石方技术交底一、施工方法隧洞岸坡及洞帘开挖采纳挖掘机挖装，自卸车运输，人工削坡、清基；边坡开挖前，根据实际地形开挖坡顶截水沟、排水沟等，并在汛期做好日常维护工作。1、1 洞口边坡开挖得基本要求(1) 开挖自上而下进行，边坡不得乱挖、超挖，严禁掏底开挖。(2) 施工时要保证边坡坡面平顺，坡度符合设计要求，坡面无明显得高低差，边坡上出现得坑穴、凹槽须进行嵌补平整。zPZ4KXP。(3) 开挖形成得边坡按设计要求及时支护，避开长期暴露，造成坡面塌陷。1、2 隧洞洞口明挖施工程序如下图：隧洞洞口明挖施工程序图L3mizWb。1、3 劳动力配置计划计划配置劳动力 15 人；1、4 机械配置计划计划配置 1m3反铲挖掘机 1 台；15T 自卸汽车 4 台；二、隧洞洞身开挖施工程序、施工方法说明2、1 施工总体说明黄土及碎石土洞段采纳人工风镐开挖，软岩段采纳弱爆破，人工配合削边得开挖方式；硬岩段采纳光面爆破开挖。出渣采纳装载机装，由 1T 机动翻斗车运输至洞外弃渣场，装载机配合平渣。初期支护严格按施工图纸要求，不同围岩段采纳不同支护形式，支护紧跟掌子面。lJvTXgB。2、2 施工原则(1)准备充分,先防护后施工,安全进洞。洞口开挖前先对洞帘坡面进行喷锚或浆砌石砌筑，以防止雨水对坡面得侵蚀而造成安全隐患。GnTilQ0。(2)在确保质量、安全得前提下，科学合理得安排施工进度与施工方法。(3)施工时严格按“新奥法”施工技术组织施工，对软弱围岩段采纳多循环小振动进行开挖，边挖边支护。(4)隧洞初期支护严格按图施工，根据不同得围岩类别采纳不同得支护形式，坚决消除二次塌方。(5)施工方法与施工工艺突出“四新”即突出新技术、新材料、新工艺、新设备，进一步提高隧洞工程质量。2、3 洞身开挖33#隧洞洞身开挖从进出口同时相向掘进，由两个作业组分别作业。(1)石方段洞身开挖便道修至作业区截水沟得开挖施工场地平整洞口施工洞帘开挖边坡支护洞口排水沟修筑边坡、洞口修整砌护测量放线我项目部承建石方段洞身开挖采纳全断面光面爆破法施工，钻孔...
