顶管施工方案

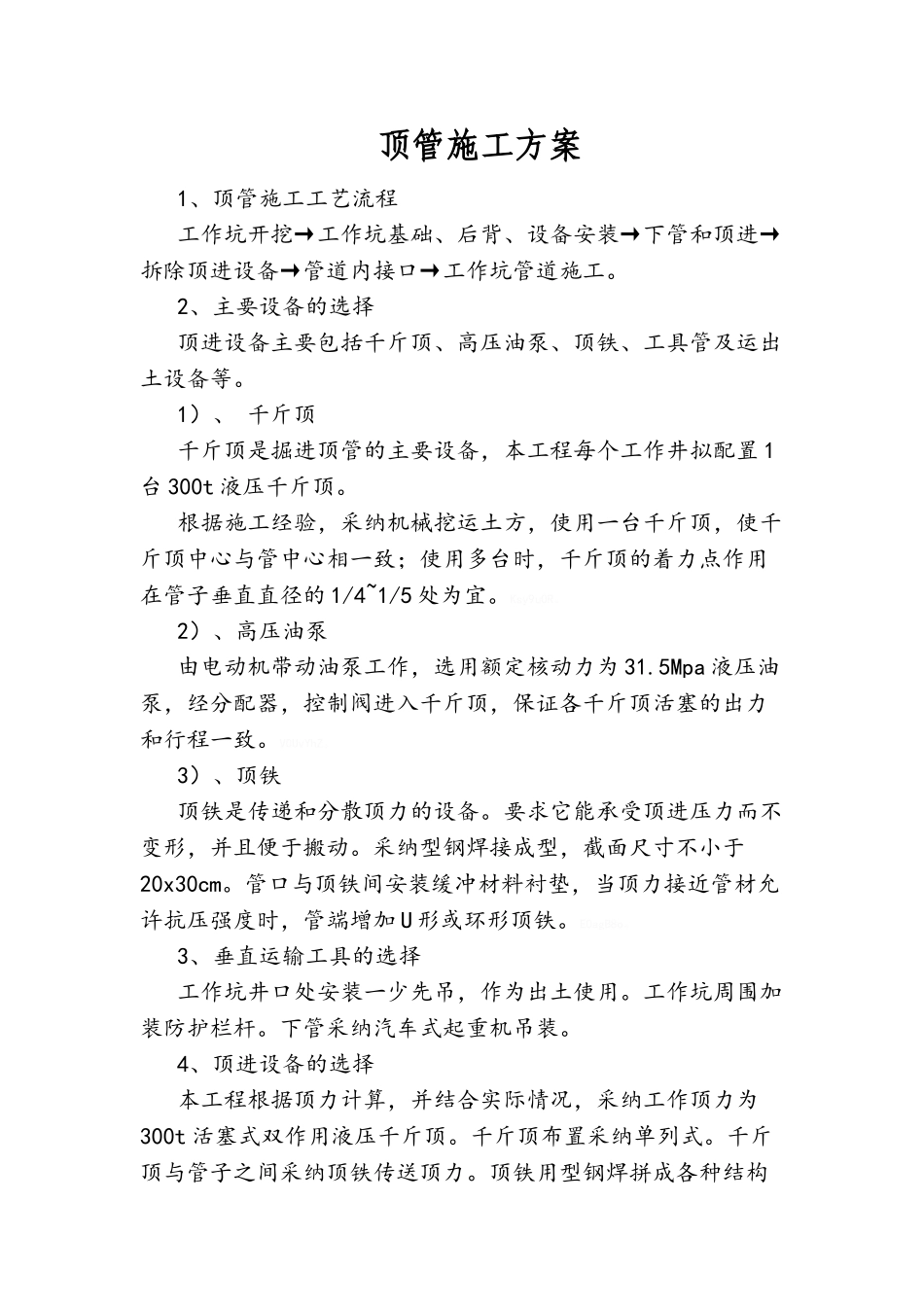

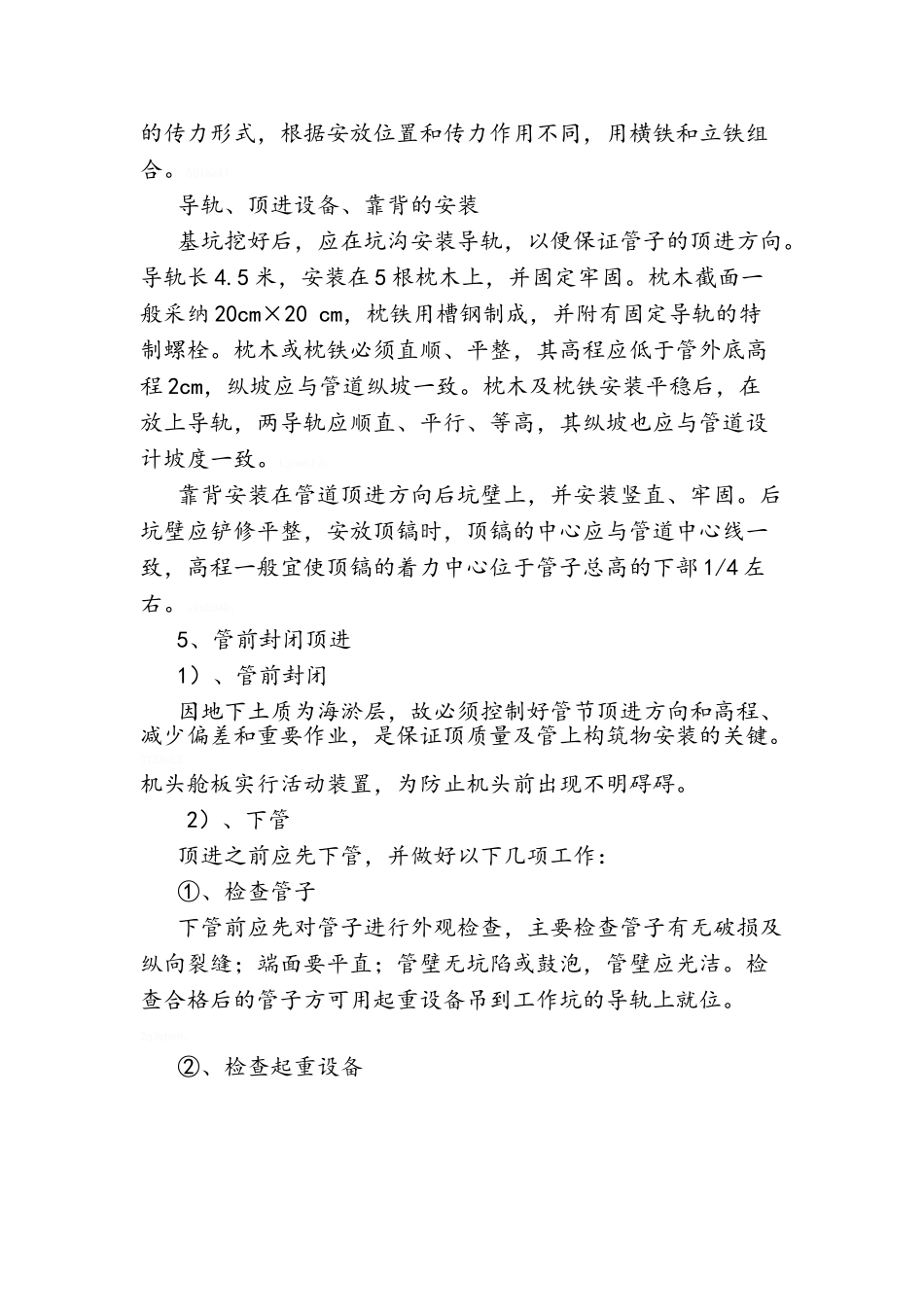

顶管施工方案1、顶管施工工艺流程工作坑开挖→工作坑基础、后背、设备安装→下管和顶进→拆除顶进设备→管道内接口→工作坑管道施工。2、主要设备的选择顶进设备主要包括千斤顶、高压油泵、顶铁、工具管及运出土设备等。1）、 千斤顶千斤顶是掘进顶管的主要设备，本工程每个工作井拟配置 1台 300t 液压千斤顶。根据施工经验，采纳机械挖运土方，使用一台千斤顶，使千斤顶中心与管中心相一致；使用多台时，千斤顶的着力点作用在管子垂直直径的 1/4~1/5 处为宜。Ksy9u0R。2）、高压油泵由电动机带动油泵工作，选用额定核动力为 31.5Mpa 液压油泵，经分配器，控制阀进入千斤顶，保证各千斤顶活塞的出力和行程一致。V0UvYhZ。3）、顶铁顶铁是传递和分散顶力的设备。要求它能承受顶进压力而不变形，并且便于搬动。采纳型钢焊接成型，截面尺寸不小于20x30cm。管口与顶铁间安装缓冲材料衬垫，当顶力接近管材允许抗压强度时，管端增加 U 形或环形顶铁。E0agB8o。3、垂直运输工具的选择工作坑井口处安装一少先吊，作为出土使用。工作坑周围加装防护栏杆。下管采纳汽车式起重机吊装。4、顶进设备的选择本工程根据顶力计算，并结合实际情况，采纳工作顶力为300t 活塞式双作用液压千斤顶。千斤顶布置采纳单列式。千斤顶与管子之间采纳顶铁传送顶力。顶铁用型钢焊拼成各种结构的传力形式，根据安放位置和传力作用不同，用横铁和立铁组合。50IoeAT。导轨、顶进设备、靠背的安装基坑挖好后，应在坑沟安装导轨，以便保证管子的顶进方向。导轨长 4.5 米，安装在 5 根枕木上，并固定牢固。枕木截面一般采纳 20cm×20 cm，枕铁用槽钢制成，并附有固定导轨的特制螺栓。枕木或枕铁必须直顺、平整，其高程应低于管外底高程 2cm，纵坡应与管道纵坡一致。枕木及枕铁安装平稳后，在放上导轨，两导轨应顺直、平行、等高，其纵坡也应与管道设计坡度一致。LjnaklJ。靠背安装在管道顶进方向后坑壁上，并安装竖直、牢固。后坑壁应铲修平整，安放顶镐时，顶镐的中心应与管道中心线一致，高程一般宜使顶镐的着力中心位于管子总高的下部 1/4 左右。u9tD04D。5、管前封闭顶进1）、管前封闭因地下土质为海淤层，故必须控制好管节顶进方向和高程、减少偏差和重要作业，是保证顶质量及管上构筑物安装的关键。0Y3XnL3。机头舱板实行活动装置，为防止机头前出现不明碍碍。2）、下管顶进之前应先下管，并做好以下几项工作：①、检查管子下管前应先对管子进行外观检查，...
