高效节能型高温烧结风机本体设计

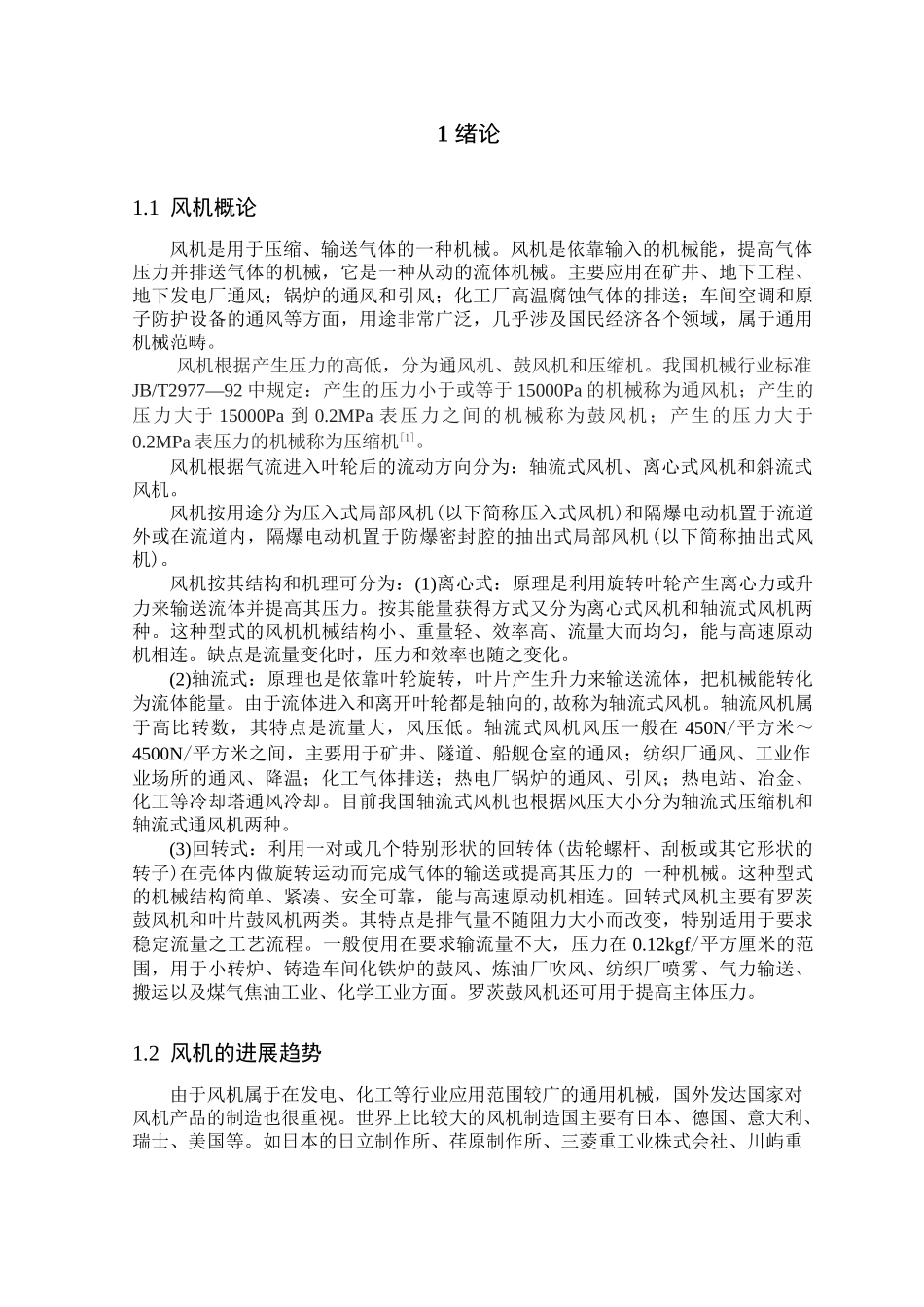

1 绪论1.1 风机概论风机是用于压缩、输送气体的一种机械。风机是依靠输入的机械能，提高气体压力并排送气体的机械，它是一种从动的流体机械。主要应用在矿井、地下工程、地下发电厂通风；锅炉的通风和引风；化工厂高温腐蚀气体的排送；车间空调和原子防护设备的通风等方面，用途非常广泛，几乎涉及国民经济各个领域，属于通用机械范畴。风机根据产生压力的高低，分为通风机、鼓风机和压缩机。我国机械行业标准JB/T2977—92 中规定：产生的压力小于或等于 15000Pa 的机械称为通风机；产生的压力大于 15000Pa 到 0.2MPa 表压力之间的机械称为鼓风机；产生的压力大于0.2MPa 表压力的机械称为压缩机[1]。风机根据气流进入叶轮后的流动方向分为：轴流式风机、离心式风机和斜流式风机。 风机按用途分为压入式局部风机(以下简称压入式风机)和隔爆电动机置于流道外或在流道内，隔爆电动机置于防爆密封腔的抽出式局部风机(以下简称抽出式风机)。风机按其结构和机理可分为：(1)离心式：原理是利用旋转叶轮产生离心力或升力来输送流体并提高其压力。按其能量获得方式又分为离心式风机和轴流式风机两种。这种型式的风机机械结构小、重量轻、效率高、流量大而均匀，能与高速原动机相连。缺点是流量变化时，压力和效率也随之变化。(2)轴流式：原理也是依靠叶轮旋转，叶片产生升力来输送流体，把机械能转化为流体能量。由于流体进入和离开叶轮都是轴向的,故称为轴流式风机。轴流风机属于高比转数，其特点是流量大，风压低。轴流式风机风压一般在 450N/平方米～4500N/平方米之间，主要用于矿井、隧道、船舰仓室的通风；纺织厂通风、工业作业场所的通风、降温；化工气体排送；热电厂锅炉的通风、引风；热电站、冶金、化工等冷却塔通风冷却。目前我国轴流式风机也根据风压大小分为轴流式压缩机和轴流式通风机两种。(3)回转式：利用一对或几个特别形状的回转体(齿轮螺杆、刮板或其它形状的转子)在壳体内做旋转运动而完成气体的输送或提高其压力的 一种机械。这种型式的机械结构简单、紧凑、安全可靠，能与高速原动机相连。回转式风机主要有罗茨鼓风机和叶片鼓风机两类。其特点是排气量不随阻力大小而改变，特别适用于要求稳定流量之工艺流程。一般使用在要求输流量不大，压力在 0.12kgf/平方厘米的范围，用于小转炉、铸造车间化铁炉的鼓风、炼油厂吹风、纺织厂喷雾、气力输送、搬运以及煤气焦油工业、化学工业方面。罗茨鼓风机还可用于提高主体压力。1.2...
