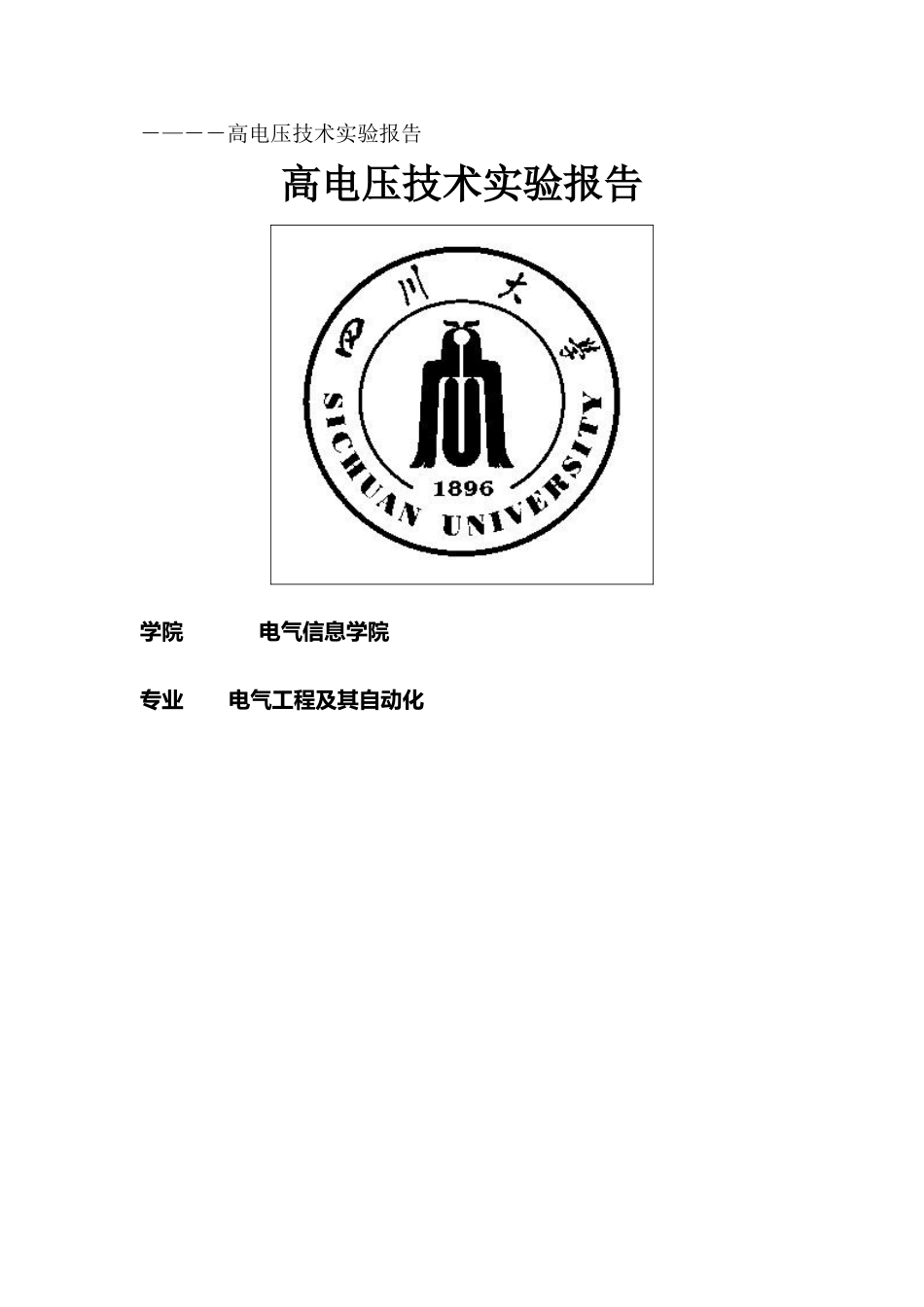

高电压技术实验实验报告

－—－－高电压技术实验报告高电压技术实验报告学院 电气信息学院专业 电气工程及其自动化实验一．介质损耗角正切值得测量一．实验目得学习使用Ｑ S １型西林电桥测量介质损耗正切值得方法.二．实验项目1．正接线测试2．反接线测试三．实验说明 绝缘介质中得介质损耗(P=ω Ｃ u ２ tgδ)以介质损耗角 δ 得正切值（tgδ）来表征， 介质损耗角正切值等于介质有功电流与电容电流之比。用测量 tgδ 值来评价绝缘得好坏得方法就是很有效得,因而被广泛采纳,它能发现下述得一些绝缘缺陷：绝缘介质得整体受潮；绝缘介质中含有气体等杂质；浸渍物及油等得不均匀或脏污。测量介质损耗正切值得方法较多，主要有平衡电桥法（Ｑ S1）,不平衡电桥法及瓦特表法。目前,我国多采纳平衡电桥法，特别就是工业现场广泛采纳 Q Ｓ1 型西林电桥。这种电桥工作电压为 10Kv，电桥面板如图 2—1 所示，其工作原理及操作方法简介如下:⑴.检流计调谐钮 ⑵。检流计调零钮⑶。C4 电容箱(tgδ） ⑷。R ３电阻箱⑸。微调电阻 ρ(R3 桥臂) ⑹.灵敏度调节钮⑺.检流计电源开关 ⑻。检流计标尺框 ⑼。+t ｇ δ/-tgδ 及接通Ⅰ/断开／接通Ⅱ切换钮⑽.检流计电源插座 ⑾．接地QS1 西林电桥面板图⑿.低压电容测量 ⒀．分流器选择钮 ⒁。桥体引出线1）工作原理：原理接线图如图 2-2 所示，桥臂 BC 接入标准电容Ｃ N（一般 C Ｎ=５ 0pf）,桥臂Ｂ D 由固定得无感电阻 R ４与可调电容 C ４并联组成,桥臂ＡＤ接入可调电阻R3，对角线Ａ B 上接入检流计 G，剩下一个桥臂 A Ｃ就接被试品 CX. 高压试验电压加在 CD 之间,测量时只要调节R3与 C4就可使 G 中得电流为零，此时电桥达到平衡。由电桥平衡原理有： 即： （式 2-1）各桥臂阻抗分别为: 将各桥臂阻抗代入式 2-1,并使等式两边得实部与虚部分别相等,可得: （式 2—2） 在电桥中,R4 得数值取为＝1000 ０/π＝31 ８ 4（Ω),电源频率 ω=１00π，因此： tgδ＝ C4（μf） （式 2—３) 即在Ｃ４电容箱得刻度盘上完全可以将 C4得电容值直接刻度成 tgδ 值（实际上就是刻度成ｔ gδ（％）值)，便于直读。2）接线方式: QS １电桥在使用中有多种接线方式，如下图所示得正接线、反接线、对角接线,低压测量接线等。 正接线适用于所测设备两端都对地绝缘得情况,此时电桥得 D 点接地，试验高电压在被试品及标准电容上形成压降后，作用于电桥本体得电压很低,测试...
