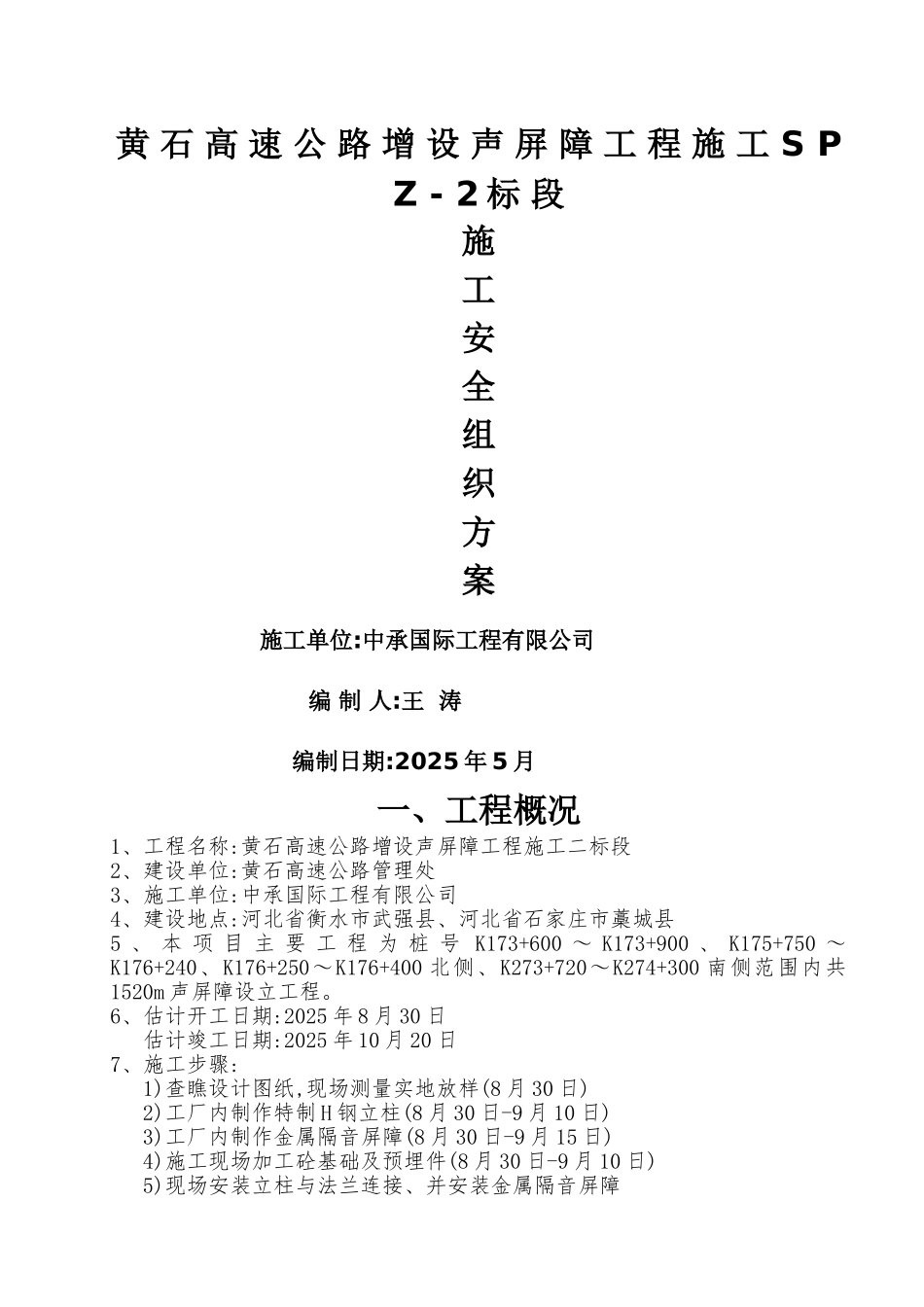

黄 石 高 速 公 路 增 设 声 屏 障 工 程 施 工 S P Z - 2 标 段施工安全组织方案 施工单位:中承国际工程有限公司 编 制 人:王 涛 编制日期:2025 年 5 月一、工程概况1、工程名称:黄石高速公路增设声屏障工程施工二标段2、建设单位:黄石高速公路管理处 3、施工单位:中承国际工程有限公司4、建设地点:河北省衡水市武强县、河北省石家庄市藁城县5 、 本 项 目 主 要 工 程 为 桩 号 K173+600 ～ K173+900 、 K175+750 ～K176+240、K176+250～K176+400 北侧、K273+720～K274+300 南侧范围内共1520m 声屏障设立工程。 6、估计开工日期:2025 年 8 月 30 日 估计竣工日期:2025 年 10 月 20 日7、施工步骤: 1)查瞧设计图纸,现场测量实地放样(8 月 30 日) 2)工厂内制作特制 H 钢立柱(8 月 30 日-9 月 10 日) 3)工厂内制作金属隔音屏障(8 月 30 日-9 月 15 日) 4)施工现场加工砼基础及预埋件(8 月 30 日-9 月 10 日) 5)现场安装立柱与法兰连接、并安装金属隔音屏障 6)封口密封(10 月 15 日) 7)竣工验收、退场(10 月 20 日)8、声屏障说明声屏障产品由立柱、吸声屏、反射屏、隔声屏、锚固件等组成。先将图纸设计得原材料经监理检验,符合设计要求后才可进厂加工制作。立柱由 9mm 钢板依据图纸设计断焊成 H 型钢立柱,就是产品得支撑结构,表面采纳热镀锌处理,后用静电喷涂处理。声屏障屏体上部内侧高 80cm 吸声板部分采纳铝合金板,该板面采纳热镀锌工艺处理后,表面采纳静电喷涂处理,吸声屏外表彩色钢板厚度不小于1、5mm;H 型钢立柱壁厚不小于 9mm。反射屏体由透明得 5+5 复合夹层玻璃板镶制在铝合金框内,加工时保证整体无变形与摇晃现象。隔音屏由夹心彩钢板加工成设计尺寸,此材料具有良好得隔音性能。锚固件由后支撑条、法兰盘、顶盖组成,其尺寸规格严格根据图纸设计制作。立柱为弧形钢结构,其技术条件应符合《低碳结构钢》(GB700-88)得规定。反射屏应采纳 5+5㎜复合玻璃板,其质量要求应符合 GB-9962-1999 夹层玻璃检验标准得规定。吸声屏采纳 1㎜厚铝合板,其质量要求应符合 GB/T5237 得规定。吸声岩棉质量要求应符合 GB/T9787 得规定。三角铁质量要求应符合 GB/T9787 得规定。铝合金型材采纳银白砂 90 光漆,质量要求应符合 GTB/T5237 得规定。声屏障高度为 4、5m,基础部分采纳 800mm 混凝土桩基础,基础长 3m,间距为 2m,入土...
