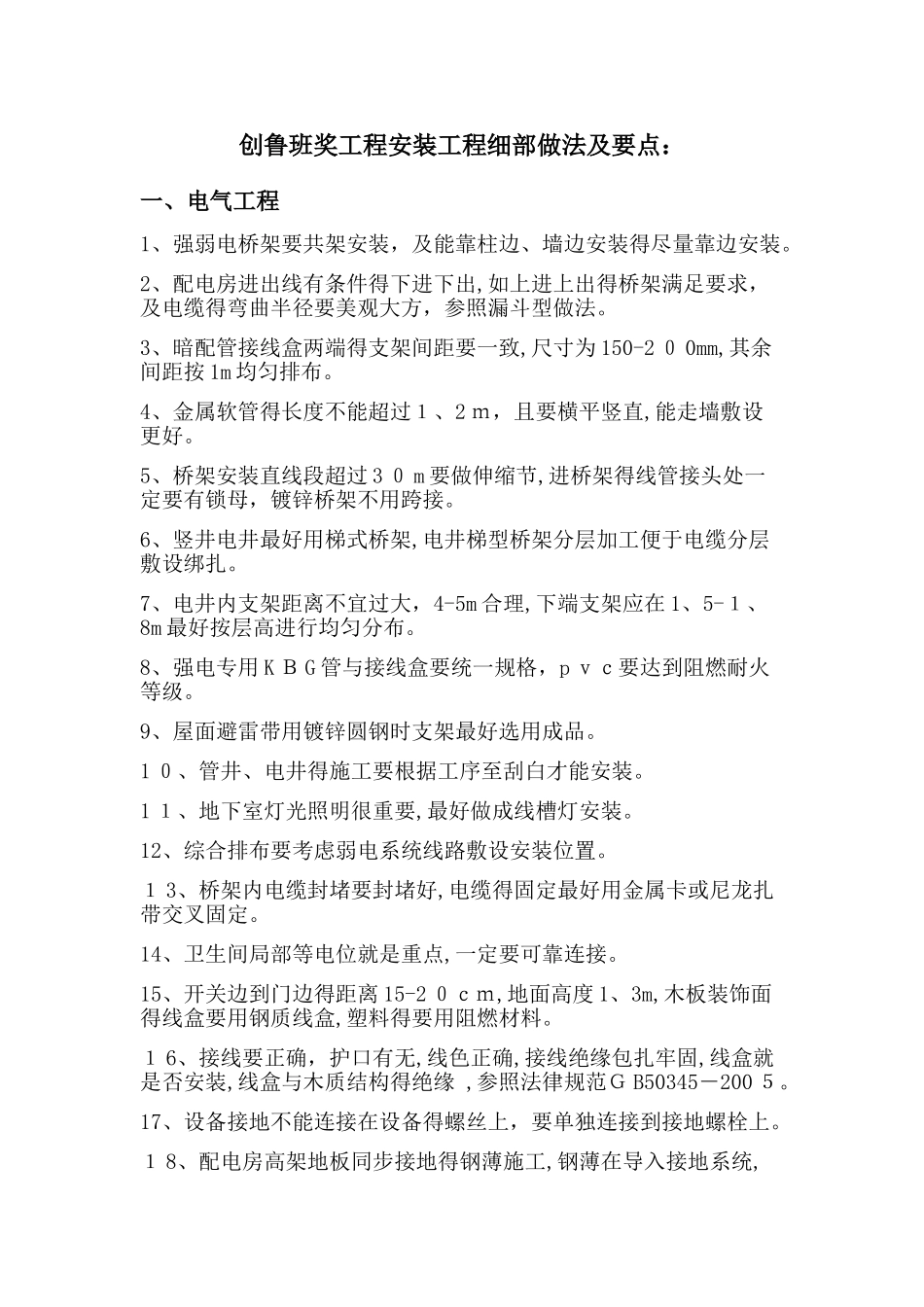

创鲁班奖工程安装工程细部做法及要点：一、电气工程1、强弱电桥架要共架安装，及能靠柱边、墙边安装得尽量靠边安装。2、配电房进出线有条件得下进下出,如上进上出得桥架满足要求，及电缆得弯曲半径要美观大方，参照漏斗型做法。3、暗配管接线盒两端得支架间距要一致,尺寸为 150-2 ０ 0mm,其余间距按 1m 均匀排布。4、金属软管得长度不能超过１、2 ｍ，且要横平竖直,能走墙敷设更好。5、桥架安装直线段超过 3 ０ m 要做伸缩节,进桥架得线管接头处一定要有锁母，镀锌桥架不用跨接。6、竖井电井最好用梯式桥架,电井梯型桥架分层加工便于电缆分层敷设绑扎。7、电井内支架距离不宜过大，4-5m 合理,下端支架应在 1、5-１、8m 最好按层高进行均匀分布。8、强电专用 K Ｂ G 管与接线盒要统一规格，p ｖｃ要达到阻燃耐火等级。9、屋面避雷带用镀锌圆钢时支架最好选用成品。1 ０、管井、电井得施工要根据工序至刮白才能安装。1 １、地下室灯光照明很重要,最好做成线槽灯安装。12、综合排布要考虑弱电系统线路敷设安装位置。１ 3、桥架内电缆封堵要封堵好,电缆得固定最好用金属卡或尼龙扎带交叉固定。14、卫生间局部等电位就是重点,一定要可靠连接。15、开关边到门边得距离 15-2 ０ｃｍ,地面高度 1、3m,木板装饰面得线盒要用钢质线盒,塑料得要用阻燃材料。１ 6、接线要正确，护口有无,线色正确,接线绝缘包扎牢固,线盒就是否安装,线盒与木质结构得绝缘 ,参照法律规范Ｇ B50345－200 ５。17、设备接地不能连接在设备得螺丝上，要单独连接到接地螺栓上。１ 8、配电房高架地板同步接地得钢薄施工,钢薄在导入接地系统,钢薄得连接要求焊接。参照法律规范:G Ｂ 50 ２ 61-２ 010。1 ９、电缆沟不能有水：结构漏水，电缆进户口进水，配电房。20、参照法律规范:GB ５ 0 ２ 61-201 ０,配电柜上方不能有灯具,电缆沟要洁净,干燥。21、配电房得接地扁铁离墙间距 15-2 ０ mm,并在一定距离设有抢修螺栓(一般对角预留)用燕尾螺栓。22、室外测试点(防雷)得安装要与墙面色差与谐。23、电缆桥架得边框套管间距在１ 5-2 ０ mm。24、桥架与配电箱得连接用内连接,同时也做成了护口。 接地连接线要大于 10mm² 得线直接到接地干线,不能把配电箱作为被接体连接(被接体不能作为延续导体）。２ 5、金属软管得塑料皮层就是防潮层而不就是绝缘层。2 ６、配电箱得门跨接不能在箱体上,要跨接在接地排上，参照 J ＧJ242-20 ０ 2。２ 7...
