10KV供电工程施工方案

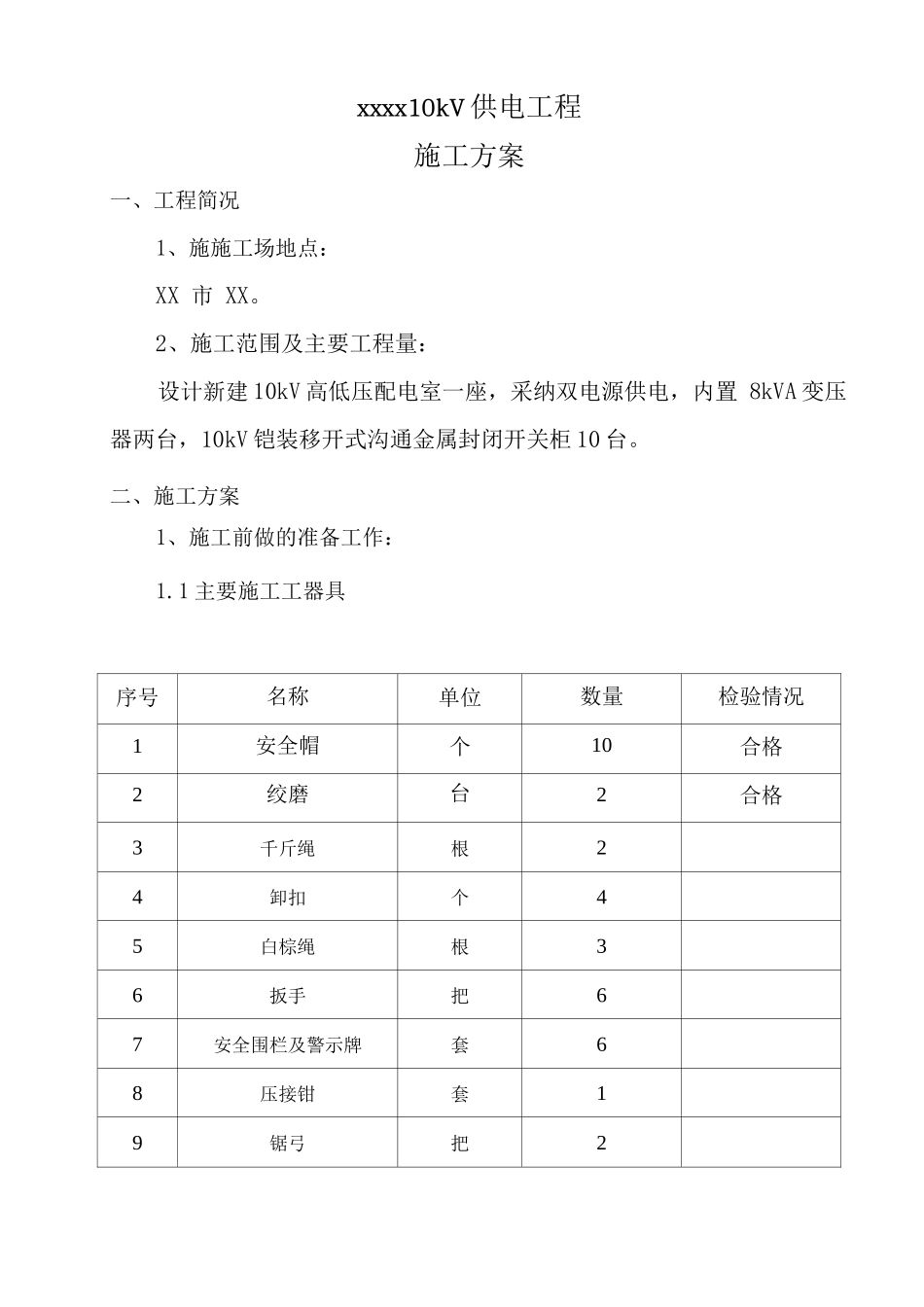

xxxx10kV 供电工程施工方案一、工程简况1、施施工场地点：XX 市 XX。2、施工范围及主要工程量：设计新建 10kV 高低压配电室一座，采纳双电源供电，内置 8kVA 变压器两台，10kV 铠装移开式沟通金属封闭开关柜 10 台。二、施工方案1、施工前做的准备工作：1.1 主要施工工器具序号名称单位数量检验情况1安全帽个10合格2绞磨台2合格3千斤绳根24卸扣个45白棕绳根36扳手把67安全围栏及警示牌套68压接钳套19锯弓把210圆锉把211电焊机台11.2 仪器仪表序号机具名称型号单位数量进场时间解决办法1绝缘摇表JDC-12025.08自备2接地测量仪ZC-8块12025.08自备1.3、主要施工机械序号机械名称数量进场时间备注1农用车22025.08220T 吊车12025.081.4.疫情防护用品配置情况序号防护用品规格单位数量解决办法184 消毒液件1自备2罩包5自备2、工程施工工期及工程分项进度计划安排：工程计划施工从年 月 日开始，至年 月 日结束。3、工程施工工序、作业流程：3.1 施工工序每日开工前，进行班前会，现场工作负责人必须确定每位施工人员 掌握当天工作内容。、开关柜安装施工时根据图纸或盘柜规格安装基础槽钢，安装位置必须符合图纸 要求，水平度，垂直度符合规程标准。不直度水平度要小于 5 毫米。新建接地网阻值须符合要求。盘柜基础必须与接地网可靠连接，必须保证接地扁钢截面满足设计要求，并做好防腐处理。盘柜设备运至现场后检查设备应完好无损，不能有掉漆变形现 象，盘内元件间的连接牢靠，元件型号、规格应符合设计要求，防止误 操作的五防装置齐全，并动作灵活可靠，附件、备件及产品的技术文件 应齐全。妥善保管好设备资料及工器具。设备安装前，预埋件及预留孔符合设计要求，预埋件应牢固。复测设备安装基础型钢，水平度要应符合规程要求。根据图纸要求的安装位置和数据严格进行安装屏柜就位完成后，再用拉线垂球角尺复侧一遍，合格后方可与 基础型钢焊接，保证设备安装的水平度、垂直度符合规程要求，设备与 基础应固定可靠。设备外壳与基础应可靠接地。盘柜安装工作结束后应进行全面的清扫检查，做好安装记录。电气设备接线与检查。保护及控制回路接线，按图纸确保接线 正确。芯线终端要焊接或压接且接线牢固，盘内导线不能有接头。电缆 芯线号头要表明回路号、编号、端子号字迹清楚且不宜脱色。配线整齐 美观且绝缘良好。控制电缆进入盘柜要排列整齐、编号清楚固定牢靠， 铠装电缆要在进盘后切断钢带、要在断处扎紧且钢带要...
