10kv变压器安装施工方案

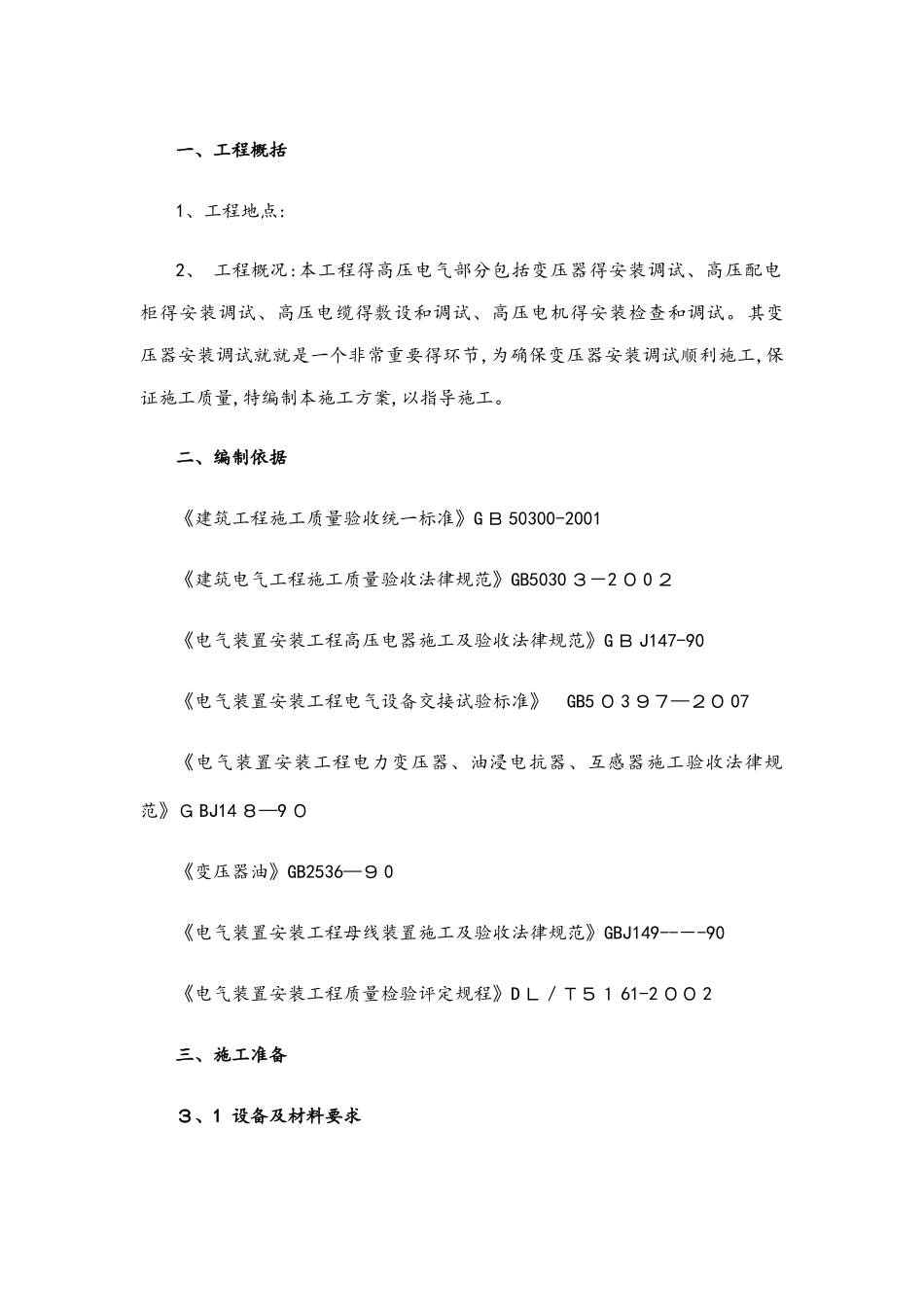

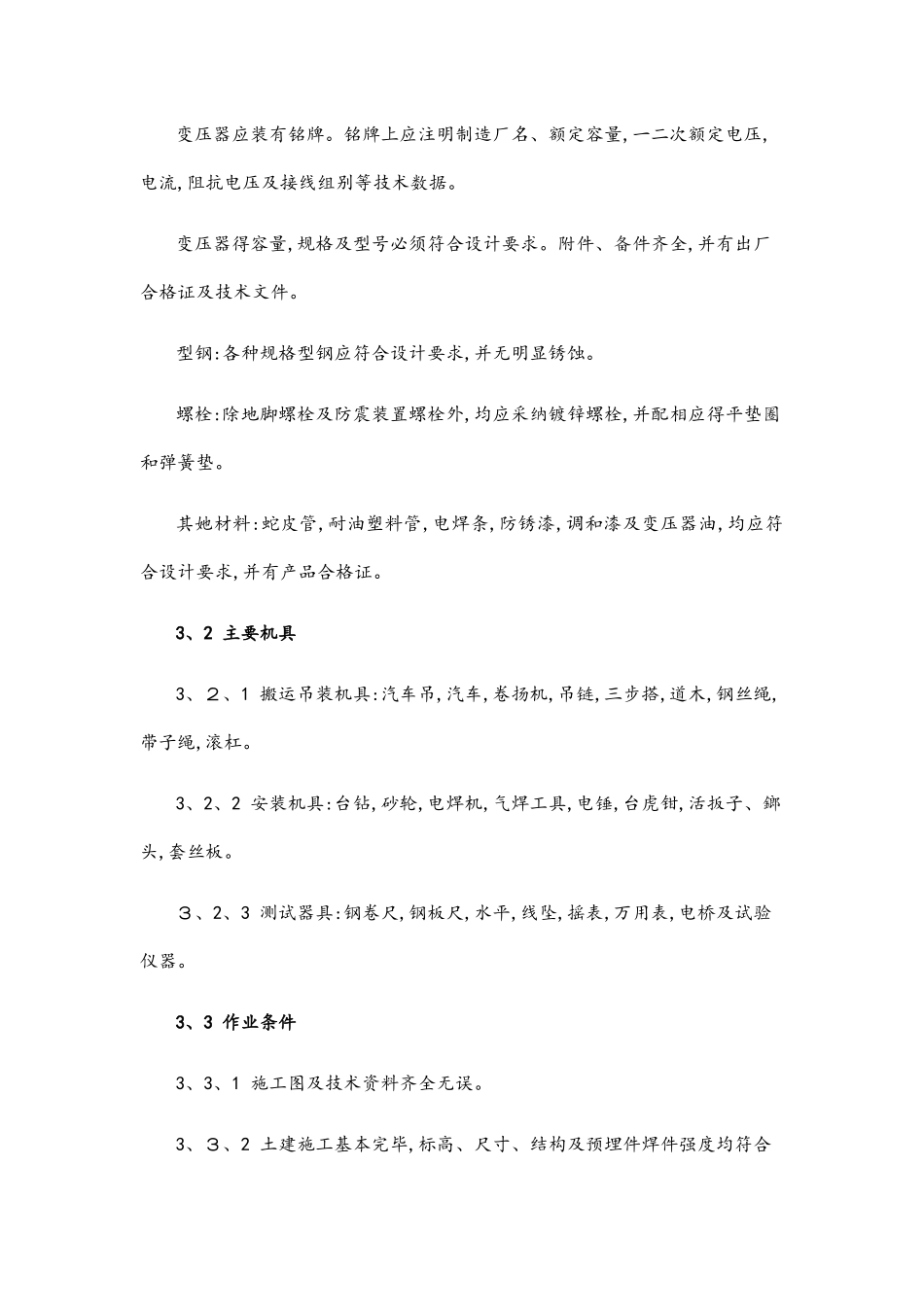

变压器安装施工 编制 审核 安全 项目经理 一、工程概括 1、工程地点:2、 工程概况:本工程得高压电气部分包括变压器得安装调试、高压配电柜得安装调试、高压电缆得敷设和调试、高压电机得安装检查和调试。其变压器安装调试就就是一个非常重要得环节,为确保变压器安装调试顺利施工,保证施工质量,特编制本施工方案,以指导施工。二、编制依据《建筑工程施工质量验收统一标准》G Ｂ 50300-2001 《建筑电气工程施工质量验收法律规范》GB5030 ３－2 ０ 0 ２《电气装置安装工程高压电器施工及验收法律规范》G Ｂ J147-90《电气装置安装工程电气设备交接试验标准》 GB5 ０ 3 ９７—２０ 07《电气装置安装工程电力变压器、油浸电抗器、互感器施工验收法律规范》Ｇ BJ14 ８—9 ０《变压器油》GB2536—９ 0《电气装置安装工程母线装置施工及验收法律规范》GBJ149--－-90《电气装置安装工程质量检验评定规程》D Ｌ／Ｔ５１ 61-2 ００ 2 三、施工准备３、1 设备及材料要求变压器应装有铭牌。铭牌上应注明制造厂名、额定容量,一二次额定电压,电流,阻抗电压及接线组别等技术数据。变压器得容量,规格及型号必须符合设计要求。附件、备件齐全,并有出厂合格证及技术文件。型钢:各种规格型钢应符合设计要求,并无明显锈蚀。螺栓:除地脚螺栓及防震装置螺栓外,均应采纳镀锌螺栓,并配相应得平垫圈和弹簧垫。其她材料:蛇皮管,耐油塑料管,电焊条,防锈漆,调和漆及变压器油,均应符合设计要求,并有产品合格证。3、2 主要机具3、２、1 搬运吊装机具:汽车吊,汽车,卷扬机,吊链,三步搭,道木,钢丝绳,带子绳,滚杠。3、2、2 安装机具:台钻,砂轮,电焊机,气焊工具,电锤,台虎钳,活扳子、鎯头,套丝板。３、2、3 测试器具:钢卷尺,钢板尺,水平,线坠,摇表,万用表,电桥及试验仪器。3、3 作业条件3、3、1 施工图及技术资料齐全无误。3、３、2 土建施工基本完毕,标高、尺寸、结构及预埋件焊件强度均符合设计要求。3、３、3 变压器轨道安装完毕,并符合设计要求(注:此项工作应由土建操作,安装单位配合)。3、３、4 墙面、屋顶喷浆完毕,屋顶无漏水,门窗及玻璃安装完好。3、3、5 室内地面工程结束,场地清理洁净,道路畅通。四、变压器安装施工４、１安装工艺流程电力变压器安装工艺流程如下图１所示:图 14、2 基础验收变压器就位前,要先对基础进行验收,并填写“设备基础验收记录”基础得中心与标高应符合工程需要,轨距应与变压器轮距相吻合,具体要求:4、2、1...
